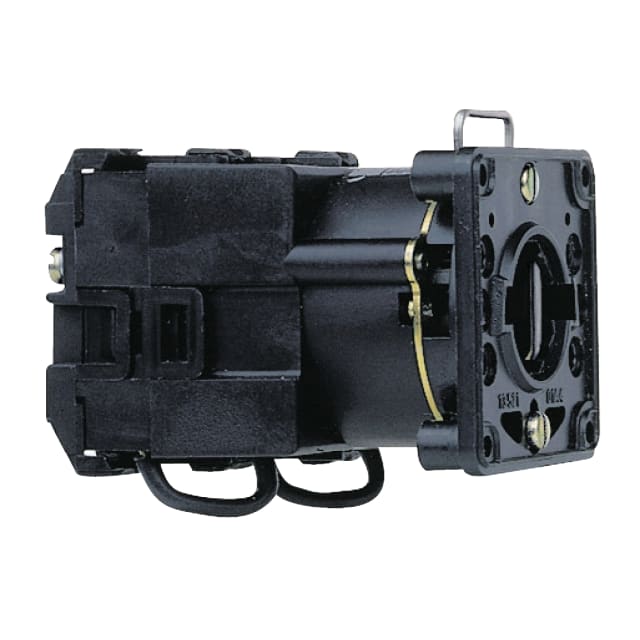

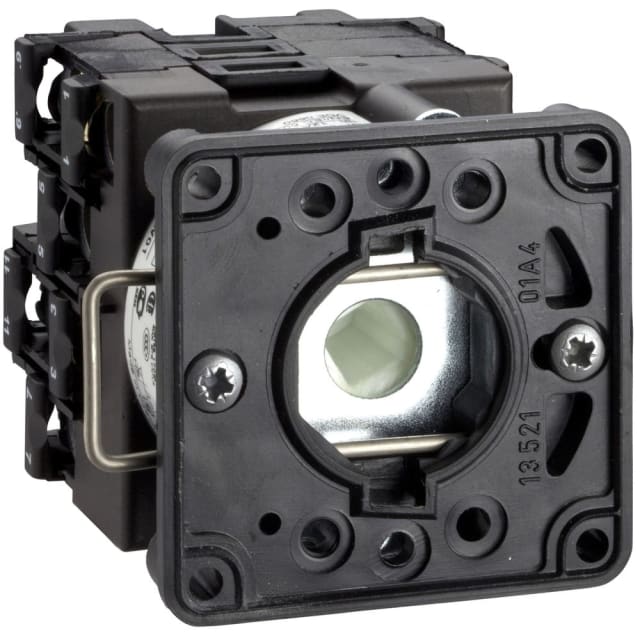

Corps pour inverseur 1 pôle 12 A fixation Ø22 mm K1B011U

Corps pour inverseur 1 pôle 12 A Ø22 mm pour commande rotative Harmony K

Ce corps pour inverseur 1 pôle 12 A à fixation Ø22 mm est conçu pour les ensembles de commande rotative de la gamme Harmony K. Il s’agit d’un élément de commutation destiné à constituer ou remplacer la partie fonctionnelle d’un inverseur compact en façade. Sa configuration 2 positions avec angle de commutation de 30° convient aux applications où l’on recherche une manœuvre simple, nette et peu encombrante dans un pupitre, un coffret ou une porte d’armoire.

Configuration 1 pôle pour fonctions d’inversion simples

Avec son architecture 1 pôle, ce corps d’inverseur répond aux besoins de commutation élémentaire sur circuits de commande ou petites charges. L’absence de position zéro permet de passer directement d’un état à l’autre, ce qui est particulièrement adapté aux fonctions d’inversion sans arrêt intermédiaire. Cette logique de fonctionnement convient aux sélecteurs de commande, à certaines fonctions de transfert de signal ou à des séquences de pilotage nécessitant deux positions franches.

Calibre 12 A et aptitude à la commutation en AC-3

Le produit est donné pour un courant permanent de 12 A, avec un courant d’emploi de 3,3 A en AC-3 sous 400 V et une puissance de service de 1,5 kW dans cette même catégorie d’utilisation. Ces caractéristiques le destinent à des usages de commande bien identifiés, en cohérence avec les besoins d’un appareillage rotatif industriel compact. Pour l’installateur ou le mainteneur, cela facilite le choix d’un corps de commutation adapté lorsque la fonction attendue est clairement définie dès l’origine du montage.

Fixation Ø22 mm pour intégration dans les façades standard

La fixation en diamètre 22 mm permet une intégration dans les perçages normalisés courants des pupitres et coffrets. Ce format est particulièrement recherché en maintenance, rétrofit et assemblage d’armoires, car il s’insère facilement dans des environnements de commande déjà prévus pour de l’appareillage Ø22 mm. Le corps vient ainsi s’intégrer dans une composition de commande rotative compatible, avec un encombrement maîtrisé et une implantation cohérente dans les panneaux de commande.

Raccordement à vis pour un câblage direct et maîtrisé

Le raccordement principal par vis permet un câblage classique, apprécié pour sa simplicité de mise en œuvre et la tenue du conducteur lors des opérations d’assemblage ou de remplacement. Ce mode de connexion reste pertinent dans les applications où l’on souhaite un serrage direct, lisible et pratique à contrôler. Dans un contexte de maintenance d’armoire ou de remplacement d’un organe de commutation, cette exécution facilite également la reprise d’un câblage existant selon les habitudes d’atelier.

Conception compacte en matière synthétique pour appareillage de commande

Le boîtier en matière synthétique s’inscrit dans la logique de conception des organes de commande compacts de façade. Cette construction contribue à limiter l’encombrement tout en conservant une bonne cohérence avec les ensembles de sélection et de commande de la série Harmony K. Le produit est fourni comme corps seul, sans boîtier complet ni contacts auxiliaires additionnels, ce qui permet de cibler précisément un besoin de remplacement ou de constitution d’un ensemble à partir de sous-ensembles compatibles.

Un choix pertinent pour maintenance, remplacement ou assemblage ciblé

Ce corps pour inverseur convient particulièrement lorsque l’on recherche une pièce de commutation précise pour reconstituer une commande rotative 1 pôle, 2 positions, sans position zéro, en diamètre 22 mm. Il répond aux besoins des tableautiers, électriciens industriels et services maintenance qui veulent retrouver une fonction de commutation identifiée sans surdimensionner l’ensemble. Son positionnement dans la gamme Harmony K en fait une solution adaptée aux montages techniques où la cohérence de format, de fonction et de calibre est essentielle.
