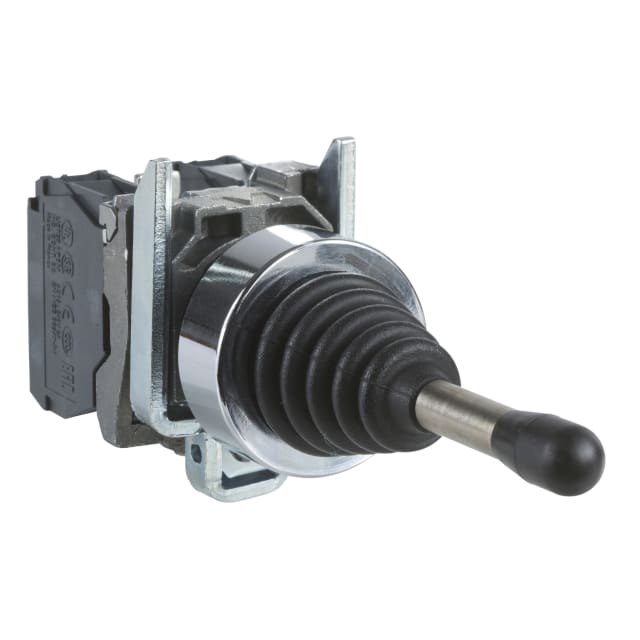

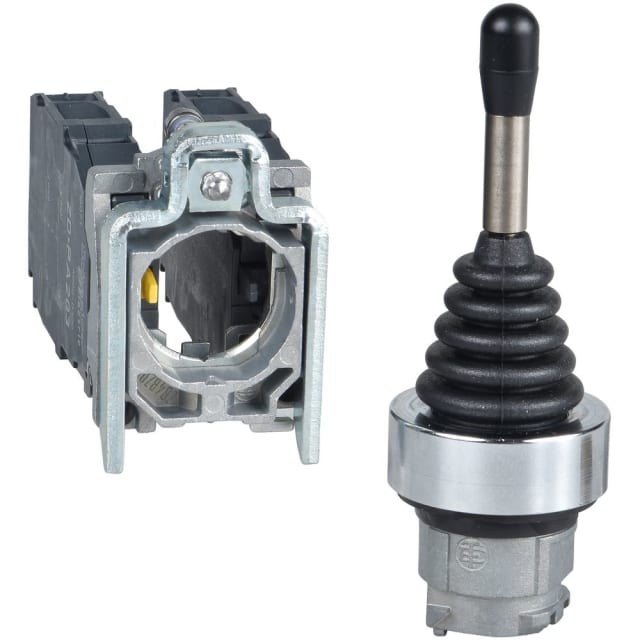

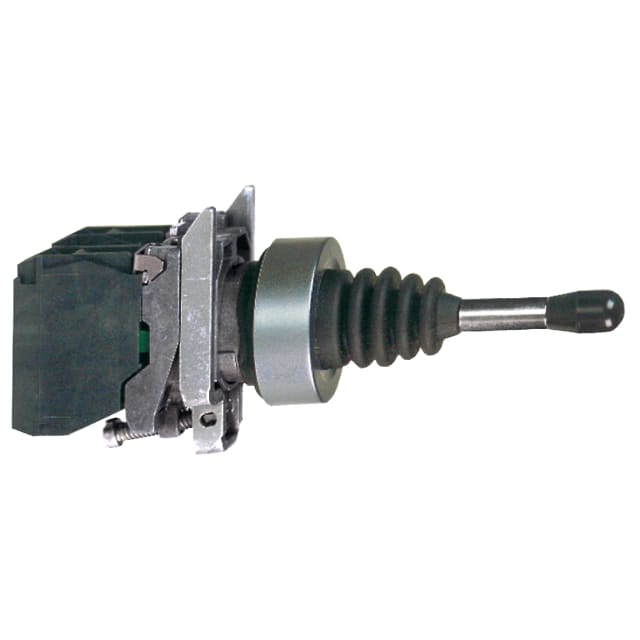

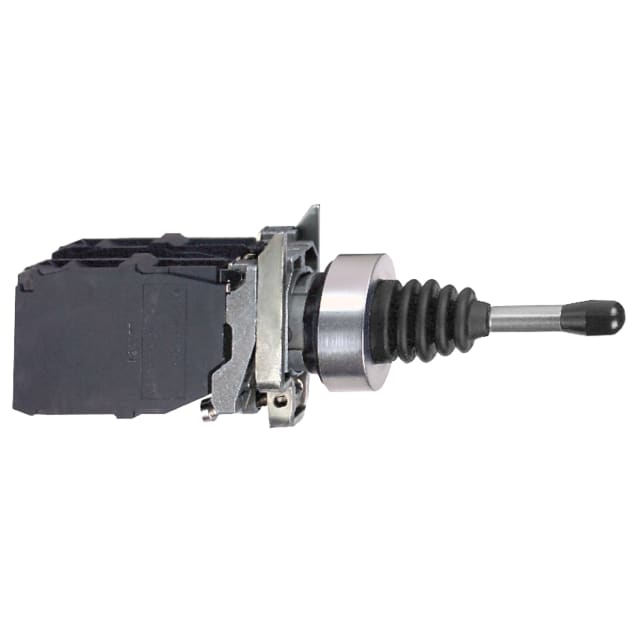

Manipulateur 4 directions à ressort 5 positions XD4PA24

Manipulateur 4 directions à ressort pour commande machine précise

Ce manipulateur 4 directions à ressort est conçu pour les postes de commande où l’opérateur doit piloter un mouvement avec un retour automatique au point neutre. Sa configuration 5 positions permet une position centrale de repos et une action dans 4 directions distinctes, ce qui le rend particulièrement adapté aux applications de levage, translation, orientation ou déplacement sur machines et pupitres industriels. Son fonctionnement à rappel vers zéro facilite une commande momentanée, intuitive et maîtrisée.

Commande en 4 directions avec retour automatique au centre

Chaque direction dispose d’un contact à fermeture dédié, pour une action nette à l’impulsion sans verrouillage en position zéro. Cette architecture convient aux commandes nécessitant un maintien uniquement pendant l’action de l’utilisateur, avec retour immédiat à la position centrale dès relâchement. Le manipulateur répond ainsi aux besoins de pilotage directionnel sur équipements automatisés, convoyage, manutention ou interfaces de commande techniques.

Format Ø 22 mm compatible avec les implantations industrielles standard

Prévu pour une fixation centrale sur perçage de 22 mm, ce manipulateur s’intègre facilement dans les façades d’armoires, boîtiers de commande et pupitres opérateur utilisant les standards courants d’appareillage industriel. Cette implantation simplifie le remplacement d’un organe existant ou l’intégration sur une nouvelle machine, tout en conservant une présentation cohérente avec les autres éléments de commande de même format.

Levier 54 mm pour une prise en main directe et lisible

Avec sa longueur de bâton de 54 mm, ce manipulateur offre une manœuvre confortable et un guidage franc dans chaque direction. Cette géométrie favorise une bonne perception du geste, utile lorsque la précision de commande doit rester constante, y compris sur des cycles répétés. Le levier permet d’identifier rapidement le sens d’action demandé sans multiplier les organes de commande en façade.

Face avant métal chromé et protection IP66 pour environnements exposés

Sa bague frontale en métal chromé avec anneau frontal apporte une finition adaptée aux environnements de commande industrielle. Son indice de protection IP66 permet une utilisation sur des installations exposées à la poussière et aux projections d’eau, ce qui en fait un choix pertinent pour les machines, pupitres et coffrets soumis à des conditions d’exploitation exigeantes. Cette protection contribue à préserver la fonctionnalité de l’organe de commande en façade.

Caractéristiques électriques adaptées aux circuits de commande

Le manipulateur est donné pour un courant de service de mesure AC-21 de 10 A. Cette valeur permet son intégration dans de nombreux circuits de commande et de signalisation, selon le schéma de l’installation et les contraintes de l’équipement. L’absence de contact d’ouverture et de contact inverseur par direction oriente clairement ce modèle vers des logiques de commande par fermeture, simples à exploiter pour des ordres directionnels distincts.

Une solution Harmony XB4 pensée pour les pupitres et interfaces techniques

Issu de la série Harmony XB4, ce manipulateur répond aux attentes des intégrateurs, tableautiers et services maintenance recherchant un organe de commande directionnel compact, lisible et adapté aux montages en façade. Il convient particulièrement lorsque l’on souhaite regrouper plusieurs ordres de déplacement sur un seul appareil, tout en conservant une commande momentanée par ressort, une implantation standard et une présentation soignée sur panneau.
