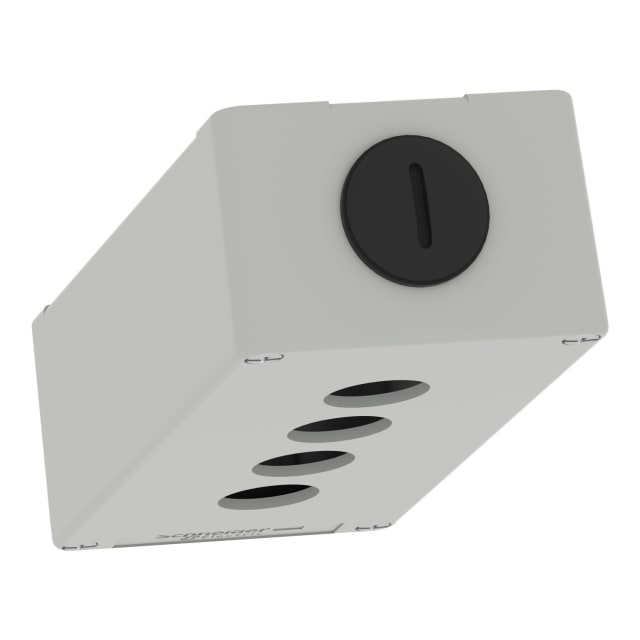

Boîtier métal vide gris 4 trous 22 mm M25 XAPD3204

Boîtier métal vide 4 postes pour composition de commande en saillie

Ce boîtier métal vide gris 4 trous 22 mm M25 est conçu pour la réalisation d’un poste de commande en saillie destiné à recevoir des organes de commande et de signalisation au format 22 mm. Son implantation en 4 découpes sur une seule rangée permet de composer un ensemble clair, accessible et bien organisé pour les fonctions de marche, arrêt, réarmement, signalisation ou sélection selon les besoins de l’installation.

Format 4 trous 22 mm pour appareillage standard de commande

Avec ses 4 ouvertures de 22,5 mm, ce boîtier s’adapte aux équipements de commande courants de même diamètre. Il facilite l’intégration de boutons-poussoirs, voyants, sélecteurs ou têtes d’arrêt d’urgence compatibles, tout en conservant une façade cohérente et lisible. Cette configuration est particulièrement adaptée lorsque plusieurs fonctions doivent être regroupées dans un même point de commande sans multiplier les boîtiers.

Construction métallique en zinc pour environnement d’installation exigeant

Le corps du boîtier est réalisé en zinc moulé sous pression, un choix pertinent pour les postes de commande nécessitant une enveloppe métallique compacte. Cette conception apporte une bonne tenue mécanique et une sensation de robustesse appréciée sur les machines, équipements techniques, armoires déportées ou zones de circulation où les organes de commande doivent rester bien protégés dans le temps.

Entrées M25 pour un raccordement propre et bien dimensionné

Le boîtier dispose de deux entrées filetées M25, adaptées à la mise en place de presse-étoupes compatibles pour le passage des câbles. Cette configuration simplifie l’arrivée et la sortie des conducteurs tout en aidant à garder un câblage propre, lisible et pratique à maintenir. Elle convient bien aux montages où l’on souhaite une alimentation et un départ distincts, ou une organisation plus nette des faisceaux.

Dimensions compactes pour montage en saillie

Avec un encombrement de 80 mm de largeur, 175 mm de hauteur et 51,5 mm de profondeur, ce boîtier offre un format compact pour un poste 4 commandes. Sa profondeur reste adaptée à l’intégration des blocs de contacts et accessoires associés aux têtes 22 mm, tout en conservant un montage mural ou sur bâti discret. Ce gabarit permet d’équiper un poste de commande complet sans surcharger visuellement la zone d’installation.

Boîtier gris adapté aux ensembles Harmony XAP

Issu de la série Harmony XAP, ce modèle s’intègre naturellement dans les ensembles de commande utilisant cette famille d’enveloppes et d’appareillage. Sa finition grise convient aux installations industrielles et techniques recherchant une présentation sobre et professionnelle. Pour l’acheteur, c’est un repère utile afin de composer un poste homogène avec les éléments de façade appropriés au diamètre 22 mm.

Une base pratique pour créer un poste de commande sur mesure

Ce boîtier vide est une solution intéressante lorsqu’il faut assembler un poste de commande personnalisé plutôt qu’un ensemble déjà équipé. Il laisse le choix des fonctions en façade, du type de boutons, des voyants et des blocs associés, afin d’adapter précisément le poste aux contraintes d’exploitation. Pour la maintenance, l’évolution d’une machine ou la création d’une commande déportée, ce format 4 postes offre une base claire, simple à configurer et facile à faire évoluer.
