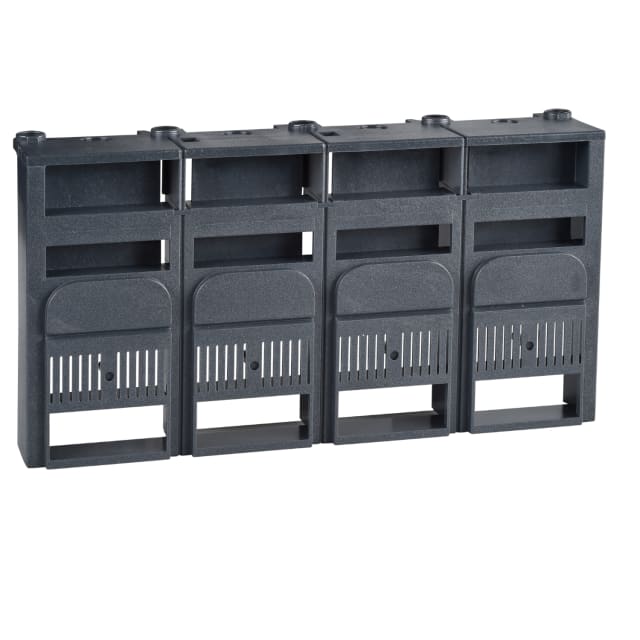

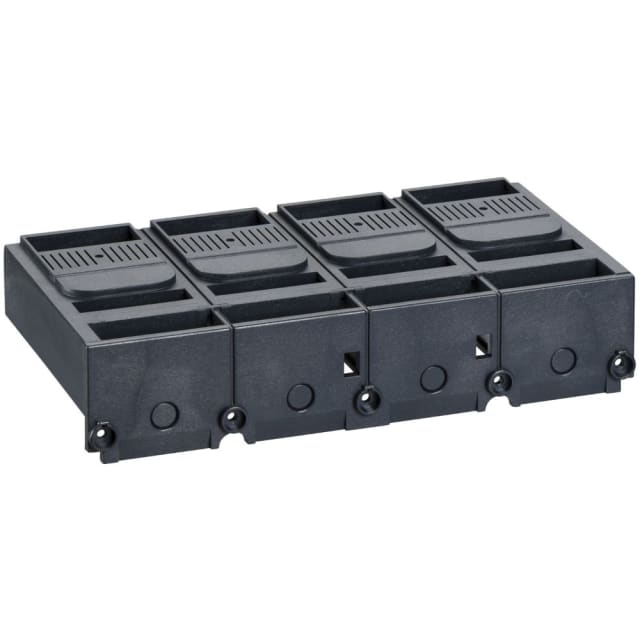

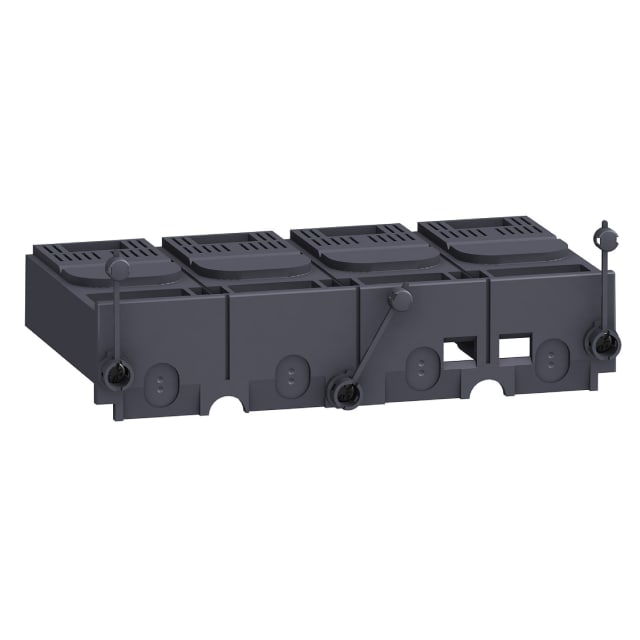

Cache-borne court 4 pôles pour appareillages ComPacT NSX400/630 et EasyPact CVS400/630

Ce cache-borne court 4 pôles est un accessoire d’isolation conçu pour sécuriser la zone de raccordement des appareils ComPacT NSX400, ComPacT NSX630, ComPacT NSX400 DC, ComPacT NSX630 DC, EasyPact CVS400, EasyPact CVS630, ainsi que certaines configurations ComPacT INS et ComPacT INV. Il répond à un besoin simple mais essentiel en tableau électrique : limiter l’accès direct aux parties de puissance tout en conservant une intégration propre sur l’appareil.

Protection des bornes contre les contacts directs en face avant

Sa fonction principale est de couvrir les bornes de raccordement afin de réduire le risque de contact accidentel avec le circuit d’alimentation. Ce cache-borne court permet d’obtenir un indice de protection IP40 sur la zone concernée et participe également à la protection mécanique avec un niveau IK07. Il constitue donc une solution adaptée pour renforcer la sécurité autour du disjoncteur ou de l’interrupteur, sans alourdir l’installation.

Format court pratique pour les installations fixes, enfichables ou amovibles

Ce modèle peut être monté aussi bien en amont qu’en aval de l’appareil, ce qui facilite son intégration selon l’architecture du coffret. Il convient aux équipements fixes, enfichables ou amovibles, ce qui le rend particulièrement intéressant lorsque l’on recherche une protection homogène sur différentes configurations de montage. Son format court aide à préserver l’encombrement disponible autour de l’appareillage tout en couvrant efficacement la zone de connexion.

Compatibilité précise avec un pas de raccordement de 45 mm

Le cache-borne est prévu pour un pas de raccordement de 45 mm et pour une configuration 4P. Cette correspondance dimensionnelle est importante pour garantir un montage cohérent avec les bornes et accessoires associés. Dans un environnement de distribution électrique, cette précision permet de sélectionner le bon accessoire d’isolation sans confusion avec d’autres variantes proches en apparence mais différentes en nombre de pôles ou en géométrie.

Contribue au respect des distances d’isolement demandées par la norme CEI 60947-2

Au-delà de la simple protection physique, cet accessoire participe à l’obtention de la distance d’isolement requise par la norme CEI 60947-2. C’est un point important pour les intégrateurs, tableautiers et mainteneurs qui doivent sécuriser les raccordements de puissance sur des appareils de protection et de coupure. L’ajout de ce cache-borne permet ainsi d’améliorer la lisibilité technique de l’installation et de mieux maîtriser l’environnement autour des connexions.

Montage adapté aux barreaux crantés ou aux inserts arrière

Ce cache-borne court est prévu pour un montage sur barreaux crantés ou sur inserts arrière avec fixation par vis M8. Cette conception facilite son association avec les configurations de raccordement courantes rencontrées sur les appareils compatibles. Pour le professionnel, cela signifie un accessoire pensé pour s’intégrer directement dans une chaîne de montage ou d’intervention, sans adaptation hasardeuse ni compromis sur la protection des bornes.

Accessoire d’isolation compact et facile à intégrer en tableau

Avec un poids de 147 g et des dimensions de 25 cm de longueur, 13 cm de largeur et 4,5 cm de hauteur, ce cache-borne reste compact au regard des appareils qu’il équipe. Il s’intègre facilement dans les ensembles de distribution où l’espace doit être géré avec précision. C’est un choix pertinent pour compléter un appareillage ComPacT NSX ou EasyPact CVS avec une protection de bornes dédiée, claire à identifier et directement adaptée à un montage 4 pôles.
