bloc de coupure – Compact NS250N – 250 A – 4P – fixe – 31408

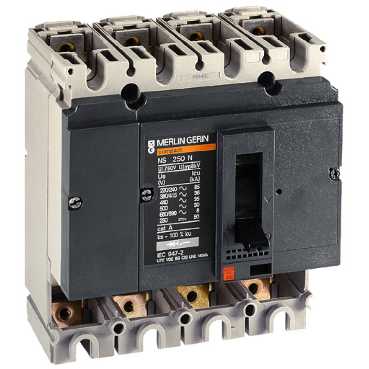

Un bloc de coupure Compact NS250N à quatre pôles

La référence Schneider Electric 31408 est le châssis de base fixe d’un Compact NS250N tétrapolaire, dimensionné pour un courant assigné de 250 A à 40 °C. Elle constitue la partie de coupure d’un disjoncteur industriel basse tension et se destine aux tableaux où les quatre conducteurs doivent être interrompus ensemble.

Une base livrée sans unité de déclenchement

Ce produit n’est pas un disjoncteur complet prêt à protéger un départ : Schneider le décrit comme un bloc sans déclencheur. Il doit être associé à une unité de protection compatible et correctement réglée. Cette distinction est essentielle lors du remplacement, car le châssis seul ne détecte ni surcharge ni court-circuit.

Un pouvoir de coupure N de 36 kA à 415 V

Dans cette configuration NS250N, le pouvoir de coupure ultime Icu atteint 36 kA sous 380 à 415 V AC selon IEC 60947-2. Les données de gamme indiquent aussi 35 kA à 440 V, 30 kA à 500 V et 22 kA à 525 V, valeurs à confronter au réseau concerné.

Une installation fixe avec raccordements en face avant

Le châssis est prévu pour un montage fixe et des raccordements accessibles par l’avant. Il n’est pas destiné au rail DIN et utilise des connexions principales vissées adaptées à sa classe de courant. Le dimensionnement des câbles, cosses, barres et couples de serrage doit suivre la documentation de l’ensemble effectivement assemblé.

Une plateforme pouvant recevoir des accessoires de commande

La base peut être complétée par des accessoires compatibles, notamment une motorisation optionnelle, des contacts auxiliaires ou des déclencheurs selon la configuration retenue. Ces éléments ne sont pas intégrés à la référence 31408. Il faut vérifier leur génération, leur tension de commande et leur compatibilité mécanique avant toute composition ou remise en service.

Une ancienne référence remplacée par une base ComPacT NSX

Schneider Electric a arrêté la commercialisation du 31408 et recommande aujourd’hui la base ComPacT NSX250F C25F4, quatre pôles, 250 A, 36 kA à 415 V, également sans déclencheur. Le fabricant signale que des différences peuvent subsister ; dimensions, accessoires, raccordements et unité de protection doivent donc être comparés avant substitution.
