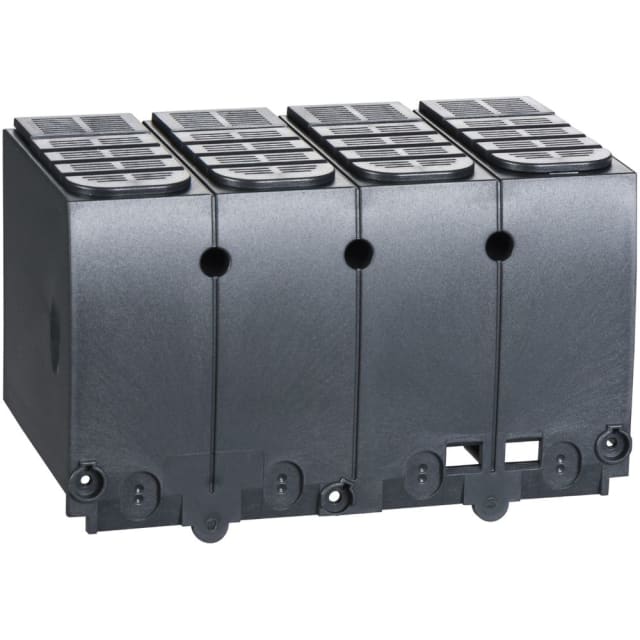

Cache-bornes long 4 pôles ComPacT NSX100/250 LV429518

Cache-bornes long 4 pôles pour disjoncteurs ComPacT NSX100 à NSX250

Ce cache-bornes long 4 pôles est un accessoire de recouvrement conçu pour les appareils ComPacT NSX 100, 160 et 250, ainsi que pour certaines configurations compatibles de la gamme EasyPact CVS 100/160/250. Il répond à un besoin concret en tableau électrique : limiter l’accès direct aux zones de raccordement tout en conservant une intégration propre sur les appareils de protection quadripolaires. Sa conception longue convient particulièrement aux installations où la protection des bornes doit être maintenue au plus près des connexions en face avant.

Protection des zones de raccordement contre le contact direct

La fonction principale de ce cache-bornes est d’assurer l’isolation des bornes de puissance exposées. Une fois monté, il contribue à protéger contre le contact direct avec le circuit d’alimentation, ce qui en fait un accessoire pertinent pour les armoires, coffrets et ensembles de distribution où la sécurisation des parties actives est recherchée. Son indice de protection IP40 renforce cette fonction de recouvrement sur la zone raccordée, tout en apportant une finition plus nette et plus sécurisante à l’appareillage.

Adapté aux appareils 4P avec pas de raccordement de 35 mm

Ce modèle est prévu pour les appareils 4 pôles avec un pas de raccordement de 35 mm. Cette donnée est essentielle pour sélectionner le bon accessoire et éviter toute incompatibilité au montage. Il s’adresse donc aux installateurs et tableautiers qui doivent équiper un disjoncteur compact quadripolaire de la série ComPacT NSX avec un cache correspondant exactement à l’entraxe et au format des bornes. Ce point est particulièrement utile lors d’un remplacement ciblé ou d’une préparation de tableau nécessitant une cohérence stricte entre l’appareil et ses accessoires.

Compatible avec les connexions avant par câbles ou barres isolées

Ce cache-bornes long est destiné aux raccordements avant réalisés avec des câbles ou des barres isolées. Il accompagne donc les montages courants en distribution basse tension où l’accessibilité frontale et la lisibilité du câblage sont importantes. Son format permet de recouvrir efficacement la zone de connexion sans gêner la logique d’implantation d’un appareil compact dans un coffret ou une armoire. Il s’utilise aussi bien sur des configurations fixes que sur des versions enfichables ou amovibles, en amont comme en aval selon le montage retenu.

Un accessoire utile pour respecter les distances d’isolement

Au-delà du simple habillage, ce cache-bornes participe à l’obtention de la distance d’isolement demandée par la norme CEI 60947-2 pour ce type d’appareillage. C’est un point important dans les environnements où le respect des exigences d’isolement entre parties actives et zones accessibles fait partie des critères de conception. Pour le professionnel, cela signifie un accessoire pensé pour accompagner une mise en œuvre plus maîtrisée du disjoncteur compact dans les ensembles de protection et de distribution.

Format compact et intégration facile dans l’appareillage

Avec des dimensions de 8 cm de hauteur, 9,3 cm de largeur et 16,3 cm de profondeur, ce cache-bornes long s’intègre dans l’encombrement du disjoncteur sans ajouter de complexité inutile à l’ensemble. Son poids de 196 g facilite la manipulation lors du montage et de la maintenance. Ce format reste cohérent avec les contraintes habituelles d’équipement en tableau, notamment lorsque plusieurs départs ou protections sont regroupés dans un espace rationalisé.

Un choix pertinent pour compléter un disjoncteur compact quadripolaire

Dans une installation neuve comme en maintenance, ce cache-bornes long 4 pôles constitue un complément adapté pour finaliser l’équipement d’un disjoncteur ComPacT NSX100/250. Il convient lorsqu’il faut protéger la zone des bornes, conserver une compatibilité avec une connexion frontale et assurer une présentation plus rigoureuse de l’appareillage dans le tableau. Pour l’acheteur professionnel, c’est l’accessoire à retenir lorsqu’un recouvrement 4P long est nécessaire sur un appareil de cette série.
