Commande rotative prolongée poignée noire NSX400/630
Commande rotative prolongée noire pour ComPacT NSX400/630, avec rallonge d’axe. Version verrouillable, montage en façade sur porte, idéale pour une commande fiable et sécurisée des protections NSX400/630.
166.23€ HTVA
10 en stock
10 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 166.23€ | 0% |
| 3-5 | 162.91€ | 2% |
| 6-10 | 161.24€ | 3% |
| 11+ | 159.58€ | 4% |

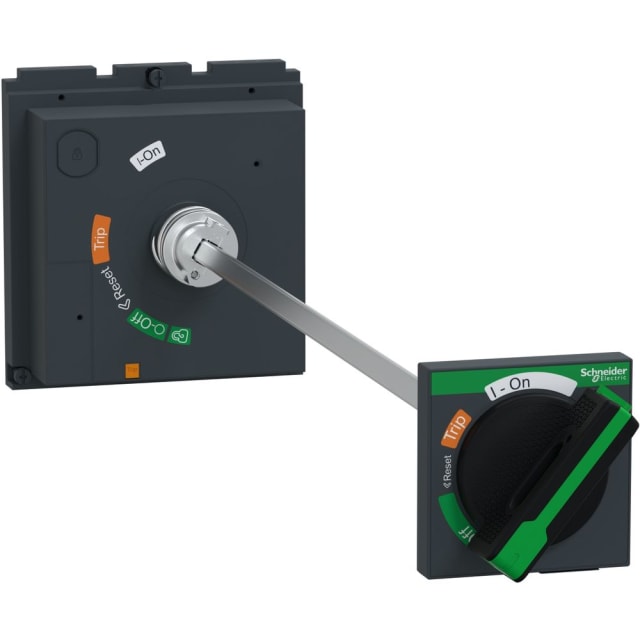

Commande rotative déportée pour manœuvrer un ComPacT NSX400 ou NSX630
La Schneider Electric LV432598T reporte sur la porte du tableau les positions marche, arrêt, déclenchement et réarmement d’un disjoncteur ComPacT NSX400 ou NSX630 compatible. L’utilisateur peut ainsi effectuer la manœuvre sans ouvrir l’enveloppe. La commande doit être associée au calibre et à la génération de disjoncteur prévus.
Axe réglable de 209 à 600 mm pour adapter la profondeur du tableau
La rallonge transmet le mouvement entre la poignée montée en façade et le disjoncteur placé en retrait. Sa longueur se règle de 209 à 600 mm selon l’implantation. L’axe doit rester aligné avec le mécanisme afin d’éviter un point dur ou une course incomplète lors de la rotation.
Poignée noire standard avec indication claire des positions
La poignée noire appartient à la version standard de la gamme, distincte des modèles rouge et jaune utilisés pour certaines fonctions de coupure d’urgence. Les repères de position permettent de lire l’état mécanique du disjoncteur depuis la façade. Cette indication doit rester visible après la pose des étiquettes du tableau.
Indice IP55 obtenu lorsque l’ensemble est correctement monté
Schneider Electric annonce un degré de protection IP55 pour la commande assemblée selon ses instructions. La découpe de porte, la fixation et les joints participent à cette performance. Une porte percée approximativement ou un mécanisme incomplet peut réduire l’étanchéité du tableau malgré l’utilisation de la bonne référence de poignée.
Verrouillage par un à trois cadenas en position arrêt
La commande peut recevoir de un à trois cadenas lorsque le disjoncteur est sur arrêt, afin de maintenir la position pendant une intervention. Le diamètre admis et la procédure de consignation doivent suivre la documentation du site. Le cadenas complète la sécurité mécanique mais ne remplace pas la vérification d’absence de tension.
Documentation PDF
Caractéristiques techniques
| Avec ralonde d'axe | oui |
|---|---|
| Avec verrouillage de porte | non |
| Verrouillable | oui |
| Piognée rouge/jaune | non |
| Type de produit | Commande rotative |
| Montage | Prolongé |
| Couleur de poignée | Noire |
| Compatibilité | ComPacT NSX400/630 |
| Longueur d’axe | 209 à 600 mm |
| Degré de protection | IP55 |
| Cadenas en position arrêt | 1 à 3 |
| Montage sur porte | Avant |
| Avec rallonge d’axe | oui |
| Poignée rouge/jaune | non |
Produits de la même série que le produit consulté
Cette commande rotative est-elle compatible avec tous les disjoncteurs ComPacT NSX400/630 ?
Oui, elle est prévue pour les appareils ComPacT NSX400/630 de la nouvelle génération. Elle n’est pas destinée aux autres tailles de la gamme.
Peut-on l’installer sur une porte d’armoire ?
Oui, ce modèle est prévu pour un montage en façade avec utilisation depuis l’avant du tableau, ce qui permet de manœuvrer l’appareil porte fermée dans une configuration adaptée.
Quelle longueur d’axe peut être utilisée avec cette commande rotative prolongée ?
La longueur d’axe indiquée pour ce modèle est de 209 à 600 mm. Cela permet d’adapter la commande à la profondeur de l’armoire et à l’implantation du disjoncteur.
La poignée noire peut-elle être verrouillée en position arrêt ?
Oui, elle est verrouillable et accepte un cadenassage en position arrêt. En revanche, elle n’a pas de poignée rouge/jaune ni de verrouillage de porte intégré.
Quel niveau de protection offre cette commande rotative ?
Le produit est donné pour un indice de protection IP55, ce qui aide à limiter l’entrée de poussières et les projections d’eau dans une installation adaptée.
Ce modèle remplace-t-il une ancienne commande rotative LV432598 ?
Oui, la référence commerciale actuelle est LV432598T. Elle correspond à la commande rotative prolongée pour ComPacT NSX400/630, poignée noire, avec les caractéristiques de la version actuelle.
