Ossature PrismaSeT Active L650+150 P600 LVS08607

Ossature PrismaSeT Active conçue pour une cellule 650 + 150 mm

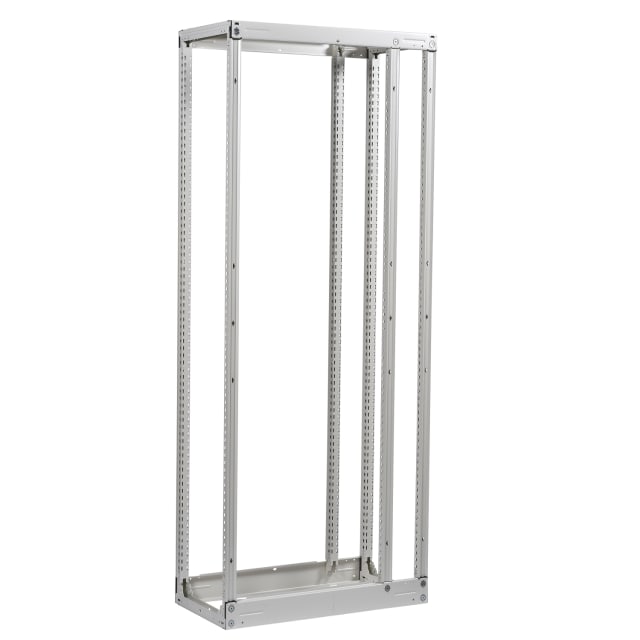

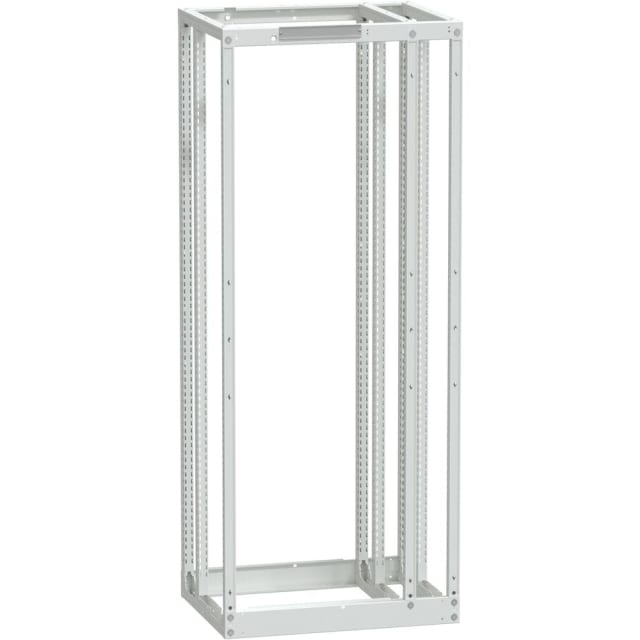

Cette ossature PrismaSeT Active correspond à une configuration de cellule en largeur 650 + 150 mm avec une profondeur de 600 mm. Elle s’intègre dans l’univers des tableaux de distribution PrismaSeT P pour la réalisation d’ensembles basse tension structurés, avec une architecture adaptée aux besoins d’implantation des équipements et des compartiments internes. Son format répond aux projets nécessitant une base de châssis claire et cohérente pour la composition d’un tableau de distribution modulaire.

Format de châssis adapté aux tableaux de distribution grande hauteur

Avec une hauteur de 2000 mm, une largeur totale de 800 mm et une profondeur de 600 mm, cette ossature est pensée pour les intégrations où l’organisation verticale du tableau est déterminante. Ce gabarit facilite la constitution d’une cellule de distribution capable de recevoir une implantation ordonnée des équipements, tout en conservant une emprise compatible avec les configurations d’armoires et d’alignements techniques de la gamme PrismaSeT.

Montage flexible pour implantation gauche ou droite

L’un des points forts de cette ossature est sa souplesse d’intégration dans le tableau. Elle est prévue pour une position gauche ou droite du compartiment dédié, ce qui simplifie l’adaptation à la configuration réelle du chantier ou de l’atelier de câblage. Cette latitude de montage permet d’optimiser l’agencement interne du tableau électrique sans changer de famille de produit, ce qui est particulièrement utile pour les ensembles sur mesure et les distributions évolutives.

Configuration juxtaposable et montage dos à dos

Cette ossature est prévue pour être juxtaposée ainsi que montée dos à dos. Ce point est essentiel pour les tableaux de distribution de plus grande capacité, lorsque plusieurs cellules doivent être assemblées de façon rationnelle dans un même alignement. Ce type de conception permet de construire des ensembles cohérents, d’optimiser l’occupation de l’espace technique et de préparer plus facilement des architectures de distribution étendues dans les environnements tertiaires et industriels.

Éléments fournis pour une base de montage complète

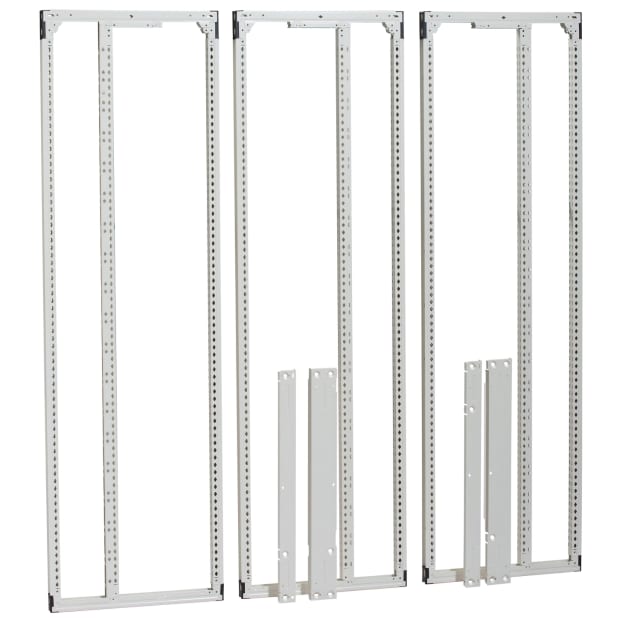

Le produit est livré avec deux ossatures, quatre traverses, le matériel de montage ainsi qu’un kit d’association latérale. Cet équipement fourni facilite la mise en œuvre de la structure et permet de disposer immédiatement des composants nécessaires à la constitution mécanique de la cellule. Pour le professionnel, cela apporte une meilleure lisibilité au moment de la préparation du tableau et contribue à sécuriser le choix du bon accessoire de structure dans la gamme PrismaSeT.

Finition blanche RAL 9003 pour une intégration homogène

Sa finition blanche RAL 9003 s’accorde avec l’esthétique habituelle des enveloppes et accessoires de tableaux de distribution modernes. La surface présente un aspect mat texturé, avec un traitement par électrophorèse et poudre époxy-polyester polymérisée à chaud. Au-delà de l’aspect visuel, cette finition participe à une présentation propre et homogène de l’ensemble, particulièrement appréciée dans les réalisations où la cohérence de façade et de structure compte autant que la fonctionnalité interne.

Conçue pour l’environnement PrismaSeT P et les ensembles techniques exigeants

Cette ossature appartient à la série PrismaSeT et plus précisément à l’environnement PrismaSeT P. Elle est destinée à la réalisation d’unités fonctionnelles au sein d’ensembles de distribution, avec une conception pensée pour les intégrations techniques structurées. Sa conformité à la norme CEI 62208 et la présence d’une donnée de renforcement structurel liée aux essais sismiques 2G constituent des éléments pertinents pour les professionnels recherchant une base d’implantation adaptée aux tableaux de distribution avancés.
