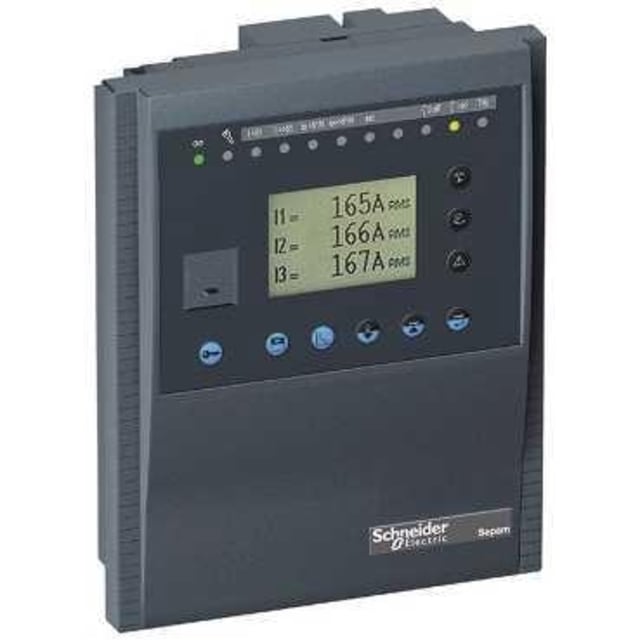

Relais de découplage électrique Sepam B22

Relais de découplage électrique conçu pour la surveillance de tensions et de fréquence

Le relais de découplage électrique Sepam B22 appartient à la gamme Sepam Series 20 et est dédié aux applications de protection sur jeux de barres et réseaux nécessitant une surveillance par transformateurs de tension. Ce modèle est pensé pour détecter les dérives de tension et de fréquence, puis commander l’ouverture de l’organe de coupure lorsque les conditions du réseau sortent des seuils définis. Il convient particulièrement aux schémas où la fonction de découplage doit être claire, sélective et simple à intégrer dans une chaîne de protection.

Fonctions de protection adaptées au découplage réseau

Le Sepam B22 regroupe les fonctions attendues pour une protection de découplage basée sur les grandeurs de tension et de fréquence. Il prend en charge notamment la sous-tension, la surtension, le déplacement de tension résiduelle, la sous-fréquence, la surfréquence ainsi que la variation de fréquence. Cette couverture fonctionnelle permet d’assurer une surveillance pertinente des conditions réseau et d’agir rapidement en cas d’écart, dans les installations où le maintien ou la séparation du couplage doit être piloté avec précision.

Mesure des tensions réseau avec lecture des grandeurs essentielles

Ce relais Sepam B22 est un modèle de mesure de tension. Il exploite les informations issues des transformateurs de tension pour suivre les tensions entre phases, les tensions simples, la tension résiduelle, la fréquence ainsi que la séquence de tension. Cette approche en fait une solution adaptée aux installations où l’analyse du comportement électrique du réseau passe avant la mesure de courant, avec une lecture utile pour le contrôle, l’exploitation et le diagnostic de l’état du départ ou du jeu de barres surveillé.

Commande, signalisation et logique d’exploitation pour l’appareillage

Au-delà de la protection, le Sepam B22 intègre des fonctions de commande et de signalisation qui facilitent son usage dans un tableau électrique ou une cellule. Il peut participer au pilotage d’un disjoncteur ou d’un contacteur selon l’architecture retenue, tout en assurant des fonctions de verrouillage, d’acquittement et d’annonciation. Cette logique d’exploitation permet de structurer plus facilement la chaîne entre détection du défaut, transmission de l’ordre et retour d’état, ce qui simplifie l’intégration dans une protection modulaire cohérente.

Interface évoluée et informations utiles pour l’exploitation

Le produit est prévu avec une interface utilisateur avancée, adaptée aux besoins de lecture locale et de paramétrage. Cette présentation favorise l’accès aux informations de mesure, aux états de fonctionnement et aux événements de protection. Pour l’exploitant ou l’intégrateur, cela apporte une meilleure visibilité lors de la mise en service, des essais fonctionnels et des opérations de maintenance, sans multiplier les équipements de visualisation autour du relais.

Communication et remontée d’informations dans les architectures supervisées

Le relais de découplage Sepam B22 peut s’intégrer dans une architecture de supervision grâce à des options de communication prenant en charge la lecture des mesures, la signalisation horodatée des événements, la commande à distance, le réglage et le transfert des enregistrements de perturbations. Cette capacité est particulièrement intéressante dans les tableaux et ensembles de distribution où la centralisation des informations améliore le suivi d’exploitation et la rapidité d’intervention.

Intégration pratique dans les tableaux de protection et distribution

Avec son positionnement dans la famille des relais de contrôle pour tableaux, protections et distribution électrique, le Sepam B22 répond aux besoins des installations qui exigent une solution spécialisée en découplage par surveillance de tension. Son format et ses fonctions en font un choix pertinent pour les projets de rénovation, de remplacement ciblé ou d’équipement de cellules intégrant déjà une logique de commande et de coupure. Pour l’acheteur professionnel, il permet d’identifier rapidement un relais dédié à la protection de découplage sans confusion avec les modèles orientés mesure de courant.
