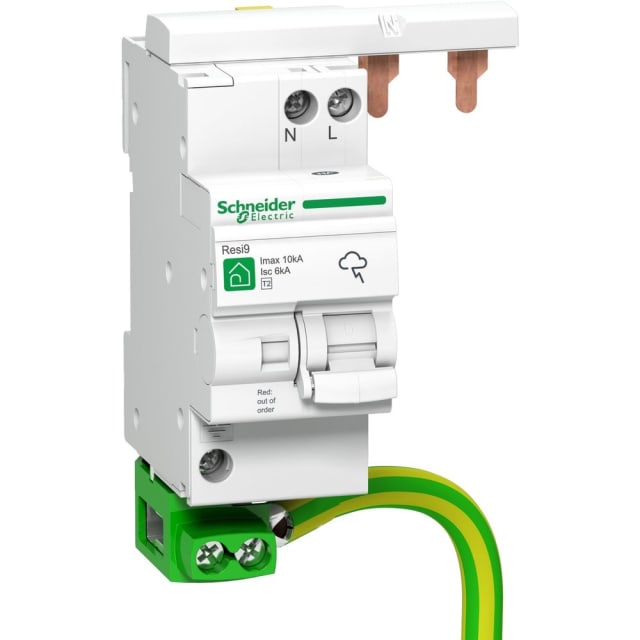

Parafoudre Resi9 Quick PF 1P+N 10 kA R9L16610

Parafoudre Resi9 Quick PF 1P+N 10 kA R9L16610 : une protection essentielle pour les installations 230 V

Le parafoudre Resi9 Quick PF 1P+N R9L16610 est conçu pour protéger les installations électriques basse tension contre les surtensions transitoires, notamment celles provoquées par la foudre indirecte ou les perturbations du réseau. Compact, simple à intégrer et pensé pour les tableaux résidentiels ou tertiaires légers, il s’inscrit dans la gamme Resi9 Protection pour offrir une solution claire et fiable de protection des équipements sensibles.

Avec son format 2 modules sur rail DIN 35 mm, ce parafoudre trouve facilement sa place dans un coffret ou un tableau de distribution. Il s’adresse aux installations en 230 V AC avec configuration 1P+N, et convient aux schémas de réseau TT et TN-S. Sa fonction est de limiter la montée en tension à un niveau de protection de 1,5 kV, afin de mieux préserver les appareils raccordés en aval.

Les atouts du parafoudre R9L16610

• Protection type 2 adaptée aux protections de tableaux en aval d’une protection amont appropriée.
• Pouvoir de décharge maximal de 10 kA pour absorber les surtensions de manière efficace.
• Signalisation optique sur l’appareil pour visualiser l’état de fonctionnement.
• Format compact 2 TE, pratique pour les tableaux où l’espace est compté.
• Montage sur rail DIN 35 mm, pour une intégration rapide dans les coffrets compatibles.
• Compatibilité TT et TN-S, adaptée à de nombreuses installations courantes.

Une solution adaptée pour protéger vos équipements sensibles

Un parafoudre est particulièrement recommandé lorsque l’installation alimente des équipements électroniques sensibles : électroménager, automatismes, box internet, systèmes domotiques, équipements bureautiques, volets roulants, ou encore certaines commandes de chauffage. Le modèle Resi9 Quick PF 1P+N agit comme une barrière de protection en dérivant les surtensions vers la terre, afin de réduire les risques de détérioration ou de dysfonctionnement.

Son niveau de protection L-N et N-PE de 1,5 kV participe à sécuriser les circuits en limitant la tension résiduelle transmise aux appareils. C’est un point important dans les installations où la continuité de service et la préservation du matériel ont une vraie valeur.

Points techniques à retenir

• Tension nominale AC : 230 V
• Tension permanente AC maximale : 275 V
• Courant d’impact de fuite nominal (8/20) : 5 kA
• Courant de décharge maximal (8/20) : 10 kA
• Résistance aux courts-circuits (Isccr) : 6 kA
• Classe d’essai : type 2
• Signalisation : optique
• Indice de protection : IP20

Compatibilité et installation

Ce parafoudre est prévu pour une installation sur rail DIN 35 mm. Il dispose de bornes acceptant jusqu’à 25 mm² en rigide et 16 mm² en flexible très fin, ce qui facilite son raccordement dans un tableau bien organisé. Sa conception en 1P+N permet une intégration cohérente dans les circuits monophasés usuels avec conducteur de neutre.

Il est adapté aux réseaux TT et TN-S. En revanche, les formes de réseau TN-C, TN-C-S, TN et IT ne sont pas indiquées comme compatibles dans les données disponibles. Pour une installation fiable, il est important de vérifier le schéma de liaison à la terre du site avant le choix du parafoudre.

Pourquoi choisir ce modèle Resi9 Protection ?

La gamme Resi9 Protection est pensée pour répondre aux besoins des tableaux électriques résidentiels avec une logique d’installation simple, une identification claire et une intégration propre dans l’armoire. Le R9L16610 se distingue par son format réduit, sa capacité de décharge de 10 kA et sa compatibilité avec les configurations les plus courantes en monophasé.

Pour l’installateur comme pour le particulier, c’est un choix pertinent lorsque l’on recherche une protection supplémentaire contre les surtensions, sans surdimensionnement inutile. La présence d’une signalisation optique permet également de contrôler rapidement l’état du dispositif.

À vérifier avant commande

• La présence d’un réseau TT ou TN-S sur votre installation.
• La compatibilité avec l’architecture du tableau existant.
• La place disponible dans le coffret pour 2 modules.
• Le dimensionnement global de la protection contre les surtensions selon l’installation.

Identification produit

Référence fabricant : R9L16610
Référence commerciale : 4305936
GTIN / EAN : 3606480500671

En résumé

Le parafoudre Resi9 Quick PF 1P+N 10 kA R9L16610 est une solution compacte et fiable pour protéger une installation monophasée 230 V contre les surtensions transitoires. Facile à intégrer dans un tableau grâce à son montage sur rail DIN et à son format 2 modules, il offre une protection type 2 adaptée aux réseaux TT et TN-S, avec une signalisation visuelle pratique pour le suivi de l’état de l’appareil.
