Coffret électrique saillie 5 rangées 24 modules LVSXL524

Coffret électrique saillie 5 rangées 24 modules pour tableaux de distribution grande capacité

Ce coffret électrique saillie PrismaSeT XS est conçu pour la réalisation de tableaux de distribution nécessitant un volume confortable et une implantation claire des protections. Avec 5 rangées de 24 modules, il offre une capacité totale de 120 modules de 18 mm, adaptée aux installations qui demandent une organisation structurée des appareillages modulaires, des protections divisionnaires et des extensions futures. Son format en saillie facilite la mise en œuvre lorsque l’encastrement n’est pas recherché ou possible.

Porte pleine intégrée pour une façade sobre et protégée

Cette version est livrée avec une porte pleine, ce qui permet d’obtenir une façade fermée, nette et homogène. Ce choix convient particulièrement lorsque l’on souhaite masquer les appareillages tout en conservant un accès simple au tableau. L’absence de transparence apporte un rendu plus discret dans les locaux techniques, annexes ou espaces où l’esthétique du tableau compte autant que sa fonction. La fermeture par porte participe également à une meilleure protection de l’intérieur du coffret contre les contacts involontaires et l’encrassement courant.

Format 5 x 24 modules pensé pour une distribution lisible et évolutive

La répartition sur 5 rangées permet de séparer plus facilement les circuits par zones, usages ou fonctions. Avec 24 modules par rangée, le coffret laisse une vraie liberté d’implantation pour disposer disjoncteurs, interrupteurs différentiels et autres équipements sur rail DIN sans concentration excessive. Cette configuration est intéressante pour obtenir un tableau plus lisible au câblage, plus simple à repérer à l’exploitation et plus pratique lors d’interventions de maintenance ou d’ajout de départs.

Encombrement adapté aux installations murales en saillie

Avec des dimensions de 550 mm de large, 900 mm de haut et 168 mm de profondeur, ce coffret mural offre une présence adaptée aux tableaux de distribution de belle capacité. Sa profondeur intérieure de 155 mm apporte l’espace utile nécessaire pour le passage des conducteurs et l’intégration des équipements modulaires dans de bonnes conditions. Ce volume est un point important pour travailler plus proprement à l’intérieur du tableau, notamment lorsqu’il faut gérer plusieurs rangées et conserver une circulation de câbles cohérente.

Équipement technique orienté intégration modulaire

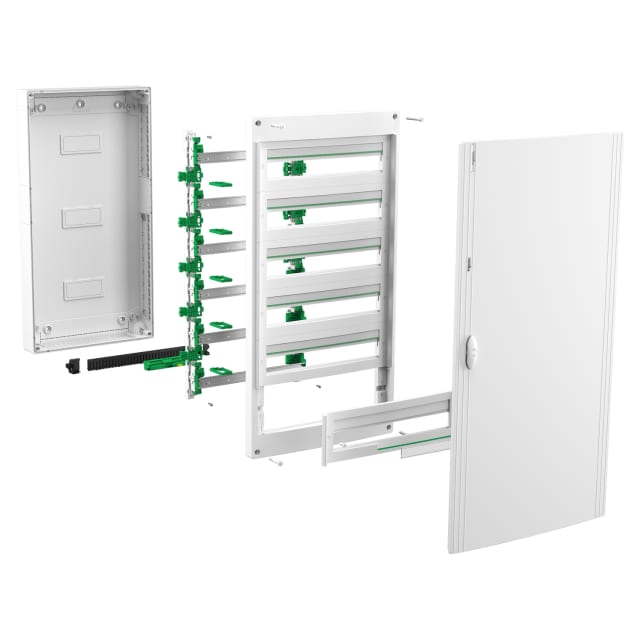

Le coffret est équipé de rails DIN, indispensables pour la pose des appareillages modulaires standards, ainsi que d’une borne de mise à la terre. Cette conception répond aux attentes d’un tableau de distribution moderne où la rapidité d’implantation, la tenue de l’organisation interne et la simplicité de raccordement sont essentielles. Le coffret ne comporte pas de borne à conducteur neutre intégrée, ni de plaque de montage, ce qui oriente clairement son usage vers une architecture modulaire sur rails plutôt que vers des montages sur platine.

Boîtier synthétique blanc IP40 pour une finition propre et homogène

Réalisé en matière synthétique, ce coffret en saillie présente une finition blanche RAL 9003 qui s’intègre facilement dans les environnements techniques et tertiaires. Son indice de protection IP40 correspond à un usage intérieur où l’on recherche une enveloppe fermée pour le tableau. La porte simple et le couvercle fermé participent à une présentation uniforme de l’ensemble, tout en conservant une approche fonctionnelle adaptée aux besoins de distribution électrique modulaire.

Une solution PrismaSeT XS adaptée aux tableaux muraux complets

Dans la gamme PrismaSeT XS, ce coffret saillie 5 rangées 24 modules s’adresse aux projets qui exigent une capacité importante sans passer sur une armoire plus encombrante. Il convient pour constituer un tableau mural complet, bien compartimenté par rangées, avec serrure intégrée pour limiter l’accès. C’est un choix pertinent lorsque l’objectif est de disposer d’un coffret de distribution spacieux, fermé par porte pleine, prêt à recevoir une implantation modulaire dense tout en conservant une lecture claire de l’installation.
