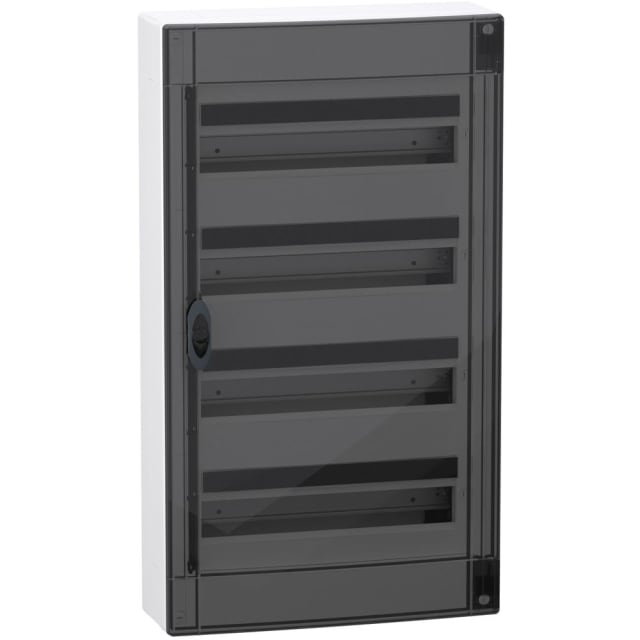

Coffret électrique 4 rangées 18 modules porte transparente

Coffret électrique en saillie 4 rangées 18 modules avec porte transparente

Ce coffret électrique 4 rangées 18 modules avec porte transparente est conçu pour la réalisation de tableaux de distribution en saillie lorsque l’on recherche un format déjà généreux, lisible et pratique à exploiter au quotidien. Sa configuration en 4 rangées permet d’organiser proprement les protections et appareillages modulaires, tout en conservant une façade fermée et soignée grâce à sa porte transparente. Cette conception facilite le contrôle visuel sans ouvrir le coffret, ce qui est particulièrement appréciable pour repérer rapidement l’état général du tableau ou identifier une rangée.

Capacité de 72 modules pour une distribution bien structurée

Avec 18 modules par rangée sur 4 niveaux, ce tableau offre une capacité totale de 72 modules. Ce volume est adapté aux installations nécessitant plusieurs circuits et une répartition claire des protections. La disposition sur plusieurs rangées aide à séparer les usages, à hiérarchiser les départs et à conserver une lecture plus nette du tableau. Pour l’installateur comme pour l’utilisateur final, cette architecture facilite les interventions, les repérages et l’évolution de l’équipement dans le temps.

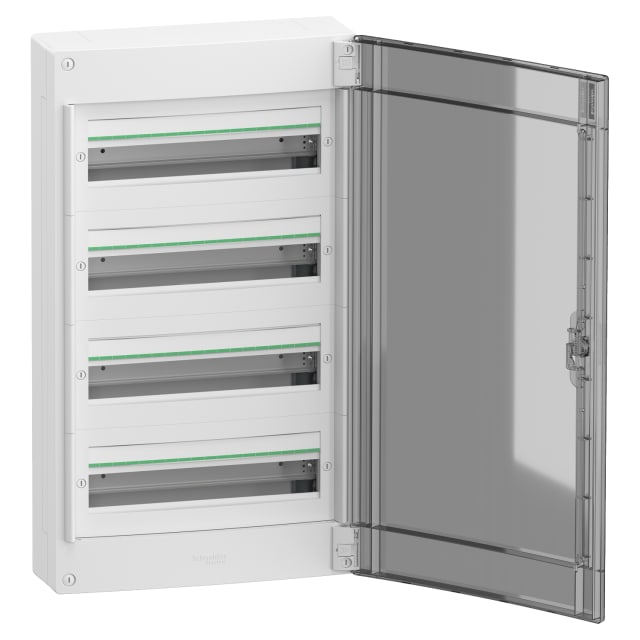

Porte transparente fermée pour visualisation rapide du tableau

La porte transparente constitue un vrai avantage d’usage sur ce type de coffret de distribution. Elle permet de voir l’intérieur du tableau sans manipulation inutile, tout en conservant une façade fermée. Cette finition convient bien aux environnements où l’on souhaite garder les appareillages protégés de manière simple, tout en laissant visibles les rangées et leur implantation. Le coffret est également équipé d’une fermeture avec serrure, un point utile lorsque l’accès au tableau doit être limité.

Format saillie pratique pour les installations en apparent

Prévu pour un montage apparent, ce coffret PrismaSeT XS s’intègre dans les configurations où la pose en saillie est la solution la plus adaptée. Son format de 426 mm de large, 750 mm de haut et 151 mm de profondeur permet d’accueillir une distribution modulaire importante dans un encombrement cohérent pour cette capacité. La profondeur intérieure utile de 135 mm contribue à une implantation plus confortable des équipements et au passage des conducteurs dans le coffret.

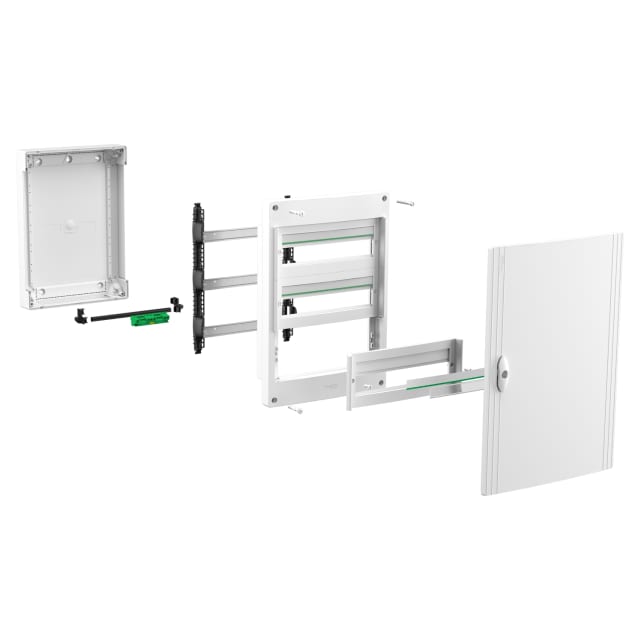

Équipement pensé pour le montage modulaire sur rail DIN

Le coffret est prévu pour recevoir les appareillages modulaires sur rail DIN, ce qui en fait une solution adaptée à la constitution d’un tableau de protection et de répartition standardisé. Il dispose d’une borne de mise à la terre intégrée, point important pour l’organisation du câblage de protection. Sa conception sans plaque de montage et sans ouverture pour prises de courant confirme son orientation claire : accueillir un tableau modulaire de distribution, lisible et rationnel, sans fonctions annexes inutiles pour cet usage.

Boîtier synthétique blanc IP40 pour une finition propre

Réalisé en matière synthétique, ce coffret présente une finition blanche RAL 9003 qui s’accorde facilement avec les environnements techniques, résidentiels ou tertiaires. Son indice de protection IP40 le destine à une installation intérieure dans des espaces adaptés à ce niveau de protection. L’ensemble conserve une présentation sobre et nette, avec un couvercle fermé sous forme de porte simple, pour un rendu visuel plus discret qu’un tableau ouvert ou simplement capoté.

Un coffret PrismaSeT XS adapté aux tableaux évolués

Ce modèle de la série PrismaSeT XS convient particulièrement aux réalisations nécessitant un coffret en saillie de bonne capacité avec accès visuel direct aux modules. Il répond bien aux besoins des tableaux de distribution demandant plusieurs rangées, une organisation claire et une façade protégée. Pour un projet neuf, une remise à niveau ou une extension de tableau, ce format 4 x 18 modules avec porte transparente constitue une base pertinente pour construire un ensemble modulaire propre, accessible et bien réparti.
