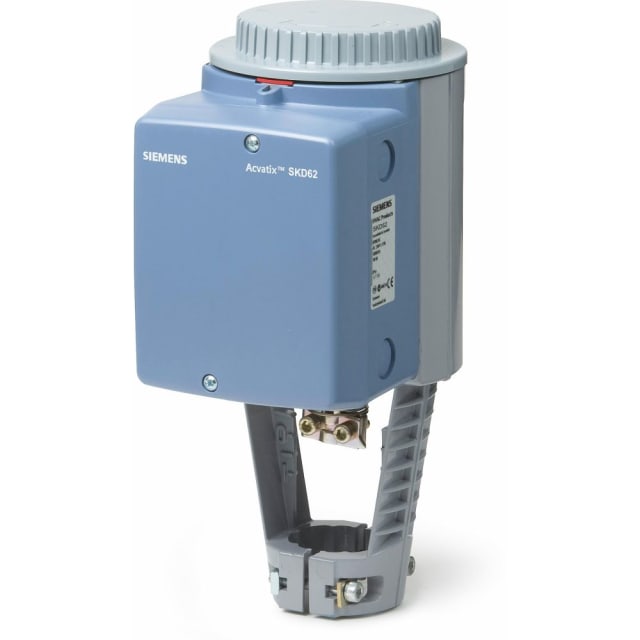

Servomoteur 1000 N 24 V retour à zéro SKD62

Servomoteur électrohydraulique 1000 N pour vanne de chauffage et CVC

Le servomoteur 1000 N 24 V retour à zéro SKD62 est conçu pour le pilotage précis de vannes à course de 20 mm dans les installations de chauffage, ventilation et climatisation. Son principe électrohydraulique permet d’actionner la vanne avec une force de réglage élevée de 1000 N, adaptée aux applications où la stabilité du mouvement et la maîtrise de la course sont déterminantes. Ce modèle convient particulièrement aux ensembles de régulation hydrauliques sur réseaux de chauffage, collecteurs et installations techniques nécessitant une commande fiable en basse tension.

Commande analogique pour régulation progressive sur signal 0-10 V

Le SKD62 fonctionne avec un signal de commande 0-10 V et accepte également une commande en 4-20 mA selon la configuration d’installation. Il s’intègre ainsi dans les boucles de régulation automatisées des systèmes CVC, pour ajuster l’ouverture de la vanne en fonction des besoins thermiques réels. Cette compatibilité facilite l’association avec des régulateurs de chauffage ou de gestion technique du bâtiment, tout en apportant une réponse adaptée aux variations de charge sur le circuit.

Fonction retour à zéro par ressort pour mise en sécurité

Ce servomoteur intègre une fonction de sécurité avec retour à zéro par ressort. En cas de coupure d’alimentation, l’actionneur revient automatiquement dans sa position de sécurité, avec un principe normalement fermé. Ce fonctionnement est particulièrement recherché sur les installations où la position de repli de la vanne doit être maîtrisée pour protéger le circuit, maintenir une logique de fermeture ou répondre à une stratégie de sécurité de l’équipement de chauffage.

Course linéaire de 20 mm et temps de fonctionnement court

Avec son modèle linéaire et sa course de 20 mm, ce servomoteur est destiné aux vannes compatibles avec cette plage de déplacement. Son temps de fonctionnement de 30 secondes permet une manœuvre rapide tout en restant adaptée à la régulation hydraulique. Le dispositif est protégé contre les surcharges grâce à une coupure électronique en fin de course, ce qui contribue à éviter les contraintes inutiles sur l’ensemble vanne-actionneur lors des manœuvres répétées.

Commande manuelle et indicateur mécanique pour les interventions sur site

Le SKD62 dispose d’une commande manuelle utile lors des opérations de mise en service, de test ou de maintenance. Un indicateur de réglage mécanique permet de visualiser la position, ce qui simplifie les contrôles directement sur l’installation. La présence d’un signal de retour de position réglable apporte également une information exploitable dans les architectures de supervision ou de régulation avancée, lorsque le suivi de la position réelle de l’actionneur est nécessaire.

Boîtier protégé IP54 pour environnement technique de chaufferie

Son indice de protection IP54 le destine à une implantation en environnement technique intérieur, typiquement en local chauffage ou sur skid hydraulique. Le boîtier en aluminium moulé sous pression, associé à des dimensions de 300 mm de hauteur, 127 mm de largeur et 169 mm de profondeur, répond aux contraintes d’intégration des équipements de régulation montés sur vanne. L’ensemble est prévu pour fonctionner dans une humidité relative admissible de 5 à 95 %, ce qui convient aux ambiances techniques rencontrées dans les installations de CVC.

Montage dédié aux vannes compatibles avec possibilité de contact auxiliaire

Ce servomoteur est prévu pour les vannes compatibles avec raccordement de marque correspondante et montage par étrier sur vanne à course 20 mm. Il ne dispose pas de contacts auxiliaires intégrés en standard, mais accepte une fonction optionnelle avec interrupteur auxiliaire selon le besoin d’exploitation. Cette configuration permet d’adapter l’équipement à des scénarios de signalisation ou d’asservissement complémentaires, sans complexifier inutilement l’installation lorsqu’une commande de base suffit.

Un choix pertinent pour la régulation des circuits de chauffage

Pour une installation de chauffage nécessitant un servomoteur 24 V avec retour à zéro, force élevée et commande analogique, le SKD62 répond aux attentes des intégrateurs et mainteneurs recherchant un actionneur destiné aux vannes de régulation. Sa combinaison entre force de 1000 N, course de 20 mm, commande 0-10 V, retour par ressort et commande manuelle en fait une solution adaptée aux applications de régulation hydraulique exigeantes sur collecteurs, sous-stations et circuits de distribution thermique.
