Servomoteur linéaire 800N 20 mm 230V 120 s SAX31.00

Servomoteur linéaire 230 V pour vanne de régulation en installation chauffage

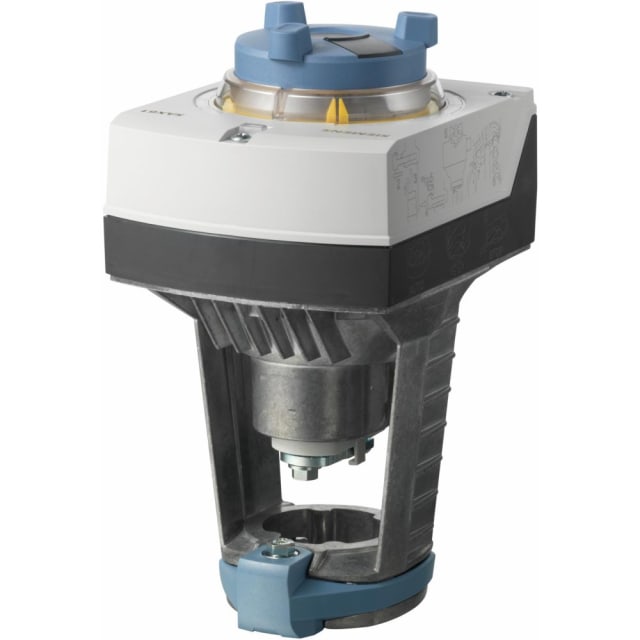

Le servomoteur linéaire SAX31.00 est conçu pour la motorisation de vannes en installation chauffage et en régulation CVC. Son alimentation en 230 V AC et sa commande trois points permettent une intégration simple dans les systèmes de pilotage marche/arrêt ou de régulation modulante. Ce modèle développe une force de 800 N avec une course de 20 mm, ce qui le rend adapté aux applications sur vannes à soupape nécessitant une action linéaire précise et régulière.

Force de 800 N et course de 20 mm pour une commande efficace

Avec une poussée de 800 N, ce servomoteur répond aux besoins des ensembles vanne + actionneur utilisés sur les circuits de chauffage, de production d’eau chaude ou de traitement thermique. La course de 20 mm convient aux vannes compatibles prévues pour ce débattement, avec un mouvement progressif assuré par une transmission à roues dentées. Le temps de fonctionnement de 120 secondes favorise un positionnement maîtrisé, utile pour éviter les variations trop brusques dans les boucles de régulation.

Commande trois points compatible avec les automatismes de bâtiment

Le signal de commande trois points facilite le raccordement à de nombreux systèmes de gestion technique et de régulation. Ce servomoteur peut être utilisé dans une logique d’ouverture, de fermeture et de maintien de position, ce qui le rend pertinent pour les installations où la stabilité de réglage compte autant que la simplicité de commande. Il convient aux vannes, mais n’est pas destiné aux dispositifs de ventilation, ce qui permet de bien cibler son usage en chauffage hydraulique.

Commande manuelle intégrée pour les interventions et réglages sur site

Le SAX31.00 dispose d’une commande manuelle, pratique lors des opérations de mise en service, de maintenance ou de dépannage. La position peut être maintenue, ce qui simplifie les interventions ponctuelles sur l’installation sans dépendre immédiatement de la commande automatique. Un indicateur mécanique de réglage améliore la lecture de la position, tandis qu’un emplacement est prévu pour l’ajout d’un contact auxiliaire optionnel et/ou d’un potentiomètre selon les besoins de l’installation.

Protection IP54 et fonctionnement adapté aux environnements techniques

Son indice de protection IP54 permet une utilisation dans les locaux techniques où l’appareillage doit être protégé contre les poussières en quantité limitée et les projections d’eau. Le boîtier est prévu pour fonctionner dans une plage de température ambiante de -5 à 55 °C, avec une humidité relative admissible jusqu’à 95 %. Ce positionnement technique en fait un choix adapté aux chaufferies, sous-stations et armoires de régulation où les conditions d’exploitation demandent un matériel pensé pour un usage CVC.

Consommation maîtrisée pour l’exploitation continue

Ce servomoteur linéaire présente une consommation d’énergie de 2 W en fonctionnement et de 1,3 W au repos, avec une consommation maximale annoncée de 3,5 VA. Ces valeurs sont intéressantes dans les installations comportant plusieurs points motorisés, où la maîtrise de la consommation globale des automatismes participe à une exploitation plus rationnelle. L’absence de fonction de sécurité à ressort et l’absence de contacts de fin de course intégrés orientent clairement ce modèle vers les configurations qui recherchent une commande directe, stable et lisible.

Un actionneur clairement identifié pour éviter les erreurs de compatibilité

Ce servomoteur appartient à une famille d’actionneurs linéaires destinés aux vannes de régulation, avec montage dépendant du type de vanne associé. L’auto-réglage de la longueur de course facilite l’adaptation au montage prévu, sans ajouter de complexité inutile lors de l’installation. Pour un remplacement ou une première monte, ce modèle constitue une solution pertinente lorsque le cahier des charges impose une alimentation 230 V AC, une commande trois points, une course de 20 mm et une force de 800 N.
