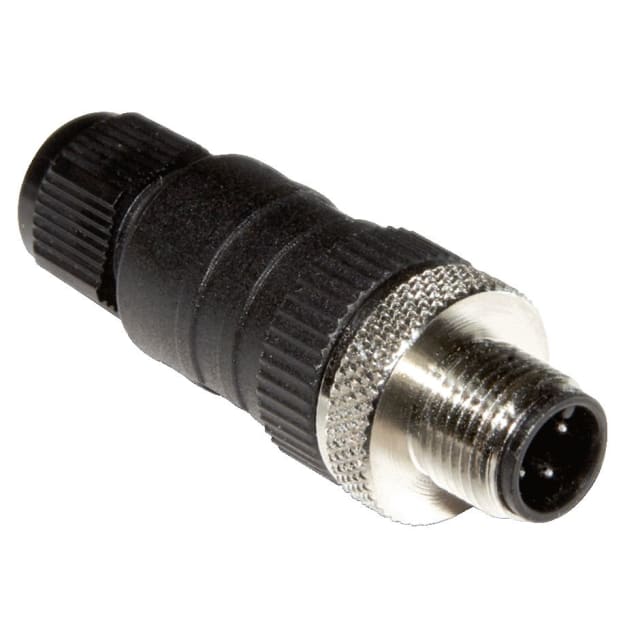

Connecteur mâle M12 4 pôles droit à vis STE-1204-G

Connecteur mâle M12 4 pôles droit pour câblage sur site

Le connecteur mâle M12 4 pôles droit STE-1204-G est conçu pour réaliser un raccordement terrain propre et précis sur les installations industrielles. Son format M12 à codage A convient aux liaisons courantes entre capteurs, actionneurs et équipements de machine. Sa version droite facilite l’intégration lorsque le passage du câble se fait dans l’axe du connecteur, avec un encombrement simple à maîtriser dans les armoires, coffrets et zones de connexion machine.

Raccordement à vis pratique pour la maintenance et l’assemblage

Ce modèle utilise un raccordement électrique à vis, particulièrement adapté aux interventions de montage, de remplacement ou d’adaptation de câble directement sur le terrain. Cette conception permet de confectionner le connecteur selon la longueur de câble nécessaire, sans dépendre d’un cordon prémonté. Le raccordement accepte une section de conducteur jusqu’à 0,75 mm², ce qui le rend pertinent pour de nombreuses applications de câblage de capteurs et de signaux en environnement industriel.

Configuration 4 pôles M12 codage A pour automatismes et connectique machine

Avec sa configuration 4 pôles et son exécution mâle à goupilles, ce connecteur M12 répond aux usages classiques de la connectique machine. Le codage A aide à cibler les applications standards d’automatisme, de détection et de raccordement d’équipements industriels compatibles. C’est une solution adaptée lorsqu’il faut conserver une interface M12 répandue, claire à identifier au montage et cohérente avec les architectures de câblage existantes.

Protection IP67 pour les environnements exposés

Une fois monté, le connecteur bénéficie d’un indice de protection IP67, utile pour les installations soumises à la poussière, aux projections d’eau ou aux ambiances de production exigeantes. Le verrouillage par presse-étoupe participe à la bonne tenue de l’ensemble et au maintien du câble. Ce type de protection convient bien aux machines, convoyeurs, lignes automatisées et postes techniques où la connectique doit rester protégée au plus près de l’équipement.

Format de câble compatible avec un diamètre de 4 à 6 mm

Le STE-1204-G est prévu pour des câbles de diamètre extérieur compris entre 4 et 6 mm. Cette plage facilite le choix d’un câble adapté à l’application sans sortir du cadre de montage prévu par le connecteur. Pour l’installateur, cela apporte une meilleure cohérence entre le maintien mécanique, l’étanchéité du presse-étoupe et la simplicité d’assemblage lors de la confection du départ ou du remplacement d’un connecteur sur machine.

Caractéristiques électriques adaptées aux liaisons de signal

Ce connecteur M12 4 pôles est donné pour une tension de dimensionnement de 250 V et un courant nominal de 4 A. Ce positionnement le rend particulièrement adapté aux liaisons de signal et aux raccordements usuels d’équipements industriels compatibles avec ce niveau de charge. Son exécution non blindée est à retenir pour les applications où ce type de construction correspond au besoin de l’installation et au câble utilisé.

Conçu pour fonctionner dans une large plage de température

Grâce à une plage de température de service allant de -40 °C à +85 °C, ce connecteur peut être intégré dans de nombreux contextes industriels, y compris lorsque l’installation est soumise à des variations thermiques marquées. Le boîtier en matière synthétique et l’écrou de verrouillage métallique participent à une conception pensée pour le raccordement terrain, avec une mise en œuvre adaptée aux contraintes habituelles de la connectique d’automatisme.
