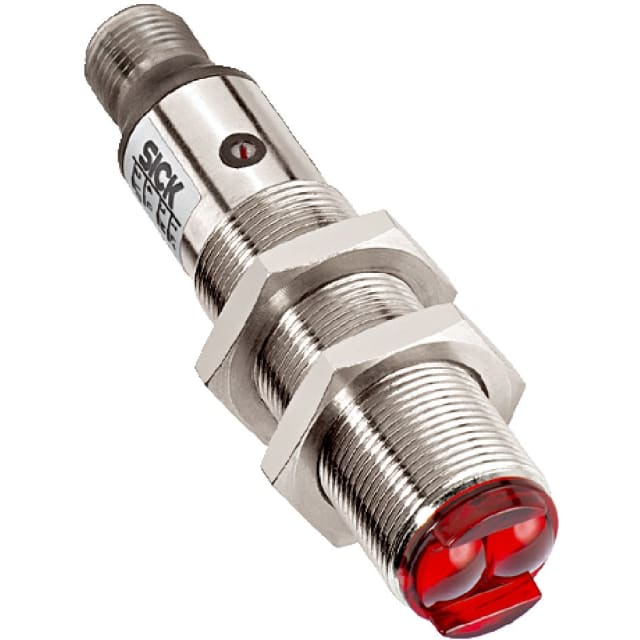

Capteur photoélectrique PNP M12 VTB18-4P1240 6030189

Capteur photoélectrique PNP M12 VTB18-4P1240 6030189

Le capteur photoélectrique VTB18-4P1240 réf. 6030189 est conçu pour assurer une détection fiable et rapide dans les environnements industriels où la précision de commutation est essentielle. Grâce à son principe de fonctionnement en détecteur à réflexion directe avec élimination d’arrière-plan, il permet de mieux distinguer la cible à détecter des éléments situés en fond de zone, pour une lecture plus stable et plus sûre.

Avec sa sortie PNP, son mode de commutation claire/sombre et son raccordement par connecteur M12 4 pôles, ce capteur s’intègre facilement dans de nombreuses installations d’automatisme. Il convient particulièrement aux applications de détection de présence, de contrôle de position et de surveillance de passage sur machines et lignes de production.

Les atouts du VTB18-4P1240

Détection précise grâce à l’élimination d’arrière-plan, utile pour limiter les erreurs de lecture. Réglage par paramétrage / potentiomètre pour ajuster la zone de détection selon l’application. Réponse rapide avec un temps de réaction de 0,5 ms et une fréquence de commutation de 1000 Hz . Format compact cylindrique fileté de 18 mm de diamètre, pratique pour les montages en espace réduit. Corps métallique pour une meilleure tenue en environnement industriel. Indice de protection IP67 adapté aux conditions exigeantes, avec protection contre la poussière et les projections d’eau.

Caractéristiques techniques essentielles

Type de capteur : photoélectrique Principe de fonctionnement : détecteur à réflexion directe Fonction : élimination d’arrière-plan Sortie : PNP Type de commutation : claire / sombre Tension d’alimentation DC : 10 à 30 V Courant de sortie max. : 100 mA Source lumineuse : LED rouge non polarisée Longueur d’onde : 660 nm Zone de réglage : 130 mm Distance maximale d’enclenchement : 140 mm Portée du champ de protection : 0,13 m Spot lumineux : 12 mm² Raccordement électrique : connecteur à fiches M12 Boîtier : cylindre, filetage Matière du boîtier : métal Dimensions : 18 mm de largeur, 18 mm de hauteur, 79,4 mm de longueur Indice de protection : IP67 Classe de protection : 3

Pour quelles applications choisir ce capteur ?

Ce modèle est particulièrement adapté lorsque vous devez détecter un objet de manière fiable, même en présence d’un fond proche ou d’éléments parasites. Sa fonction d’élimination d’arrière-plan le rend pertinent pour les postes de contrôle, les convoyeurs, les systèmes de tri, les machines de conditionnement ou les automatismes nécessitant une détection courte distance rapide et répétable.

Sa portée de travail jusqu’à 140 mm et sa zone de réglage de 130 mm offrent une bonne souplesse de paramétrage pour adapter le capteur à la géométrie de la pièce et au niveau de précision attendu. La LED rouge facilite l’alignement et la mise au point lors de l’installation.

Points de vigilance avant installation

Vérifier la compatibilité de l’automate ou de l’entrée avec une sortie PNP . Prévoir une alimentation DC 10 à 30 V conforme au besoin de l’installation. Contrôler l’espace disponible pour un corps cylindrique fileté de 18 mm . Choisir le mode de commutation claire/sombre selon la logique attendue sur la machine. Soigner le positionnement face à la cible afin d’exploiter correctement la fonction d’ élimination d’arrière-plan .

Pourquoi le choisir pour votre installation ?

Le capteur photoélectrique VTB18-4P1240 est un choix solide pour les intégrateurs et mainteneurs qui recherchent un capteur compact, rapide et simple à câbler. Son boîtier métallique, son indice IP67 et son connecteur M12 en font une solution robuste et pratique pour les environnements industriels courants.

En résumé, il offre un bon équilibre entre compacité, rapidité de réponse et fiabilité de détection, avec des caractéristiques adaptées aux besoins de l’automatisme industriel moderne.
