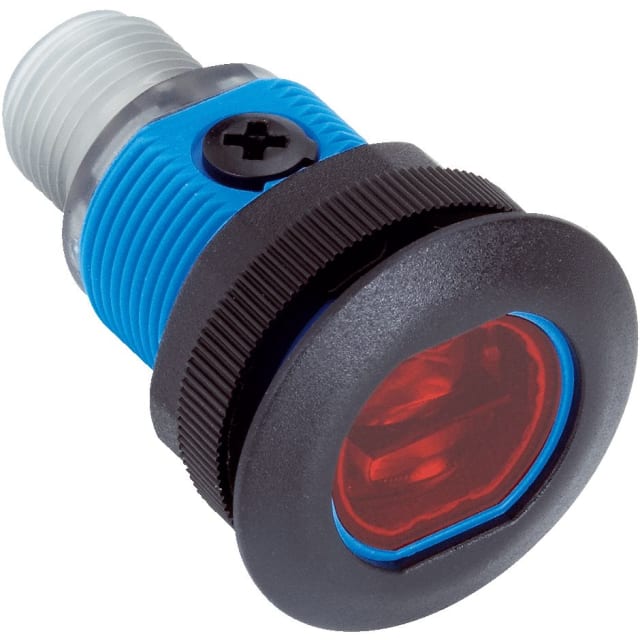

Capteur photoélectrique barrière réflex PNP GRL18S-F2336

Capteur photoélectrique barrière réflex pour détection précise en environnement industriel

Le capteur photoélectrique barrière réflex PNP GRL18S-F2336 est conçu pour les applications de détection d’objets nécessitant une réponse rapide, un format compact et une intégration simple sur machine. Son principe de fonctionnement par barrière réflex permet de travailler avec réflecteur, avec une distance minimale par rapport à celui-ci grâce à un système à double lentille. Cette configuration convient particulièrement aux équipements de convoyage, aux postes automatisés et aux installations où l’on recherche une détection optique stable dans un encombrement réduit.

Sortie PNP et commutation sombre pour une intégration directe dans les automatismes

Cette version dispose d’une sortie de distribution PNP avec une sortie de signalement, adaptée aux architectures de commande courantes en automatisme industriel. Le mode de commutation sombre permet de piloter la détection selon la coupure du faisceau, ce qui facilite l’intégration dans de nombreux scénarios de contrôle de présence, de passage ou de positionnement. Avec un courant de sortie maximal de 100 mA, ce capteur peut être intégré de façon cohérente sur des entrées d’automates, modules d’interface ou systèmes de commande industriels.

Portée utile longue pour convoyage, transfert et contrôle de présence

Le GRL18S-F2336 offre une distance d’enclenchement de dimensionnement de 6000 mm et une distance maximale d’enclenchement de 7200 mm, avec une portée de champ de protection de 7 m. Cette capacité de détection en fait une solution adaptée aux lignes de manutention, aux zones de transfert, aux barrières de présence sur équipements et aux montages où le capteur et le réflecteur doivent être espacés. La lumière rouge non polarisée, associée à une longueur d’onde de 650 nm, permet en outre un alignement pratique lors de l’installation et du réglage de la zone de détection.

Boîtier cylindrique fileté M18 pour un montage rapide et propre

Son boîtier cylindrique fileté de 18 mm de diamètre facilite le remplacement ou l’intégration sur des supports standardisés. Avec des dimensions compactes de 18 x 18 x 38,1 mm, ce capteur s’installe aisément dans les machines, carters, profils et ensembles mécaniques où l’espace est compté. Le boîtier en matière synthétique et la surface optique également en matière synthétique permettent une mise en œuvre simple sur les installations industrielles courantes. Deux écrous de fixation sont prévus dans la livraison pour accélérer le montage.

Raccordement M12 enfichable pour maintenance simplifiée

Le raccordement électrique par connecteur mâle M12 enfichable, en version 3 pôles, répond aux attentes des environnements industriels où la rapidité d’installation et la facilité de maintenance sont essentielles. Ce type de connexion limite le temps d’intervention lors d’un remplacement, simplifie le câblage sur machine et s’intègre naturellement dans les faisceaux et accessoires de câblage industriels déjà en place. Pour les exploitants et intégrateurs, c’est un vrai avantage sur les lignes où la continuité d’exploitation doit être préservée.

Fréquence de commutation élevée pour cadences soutenues

Avec une fréquence de commutation de 1000 Hz, ce capteur photoélectrique convient aux applications dynamiques où les objets défilent rapidement. Il peut ainsi être utilisé sur des convoyeurs rapides, des systèmes de comptage, des séquences de tri ou des postes de conditionnement nécessitant une détection réactive. La fonction de test par couplage à l’allumage apporte également un comportement exploitable lors de la mise sous tension, utile pour le diagnostic de fonctionnement dans certaines architectures de machine.

Protection IP67 pour ateliers, lignes de production et zones exposées

Grâce à son indice de protection IP67, le capteur GRL18S-F2336 est adapté aux environnements industriels où des projections, poussières ou contraintes de nettoyage peuvent être présentes. Cette protection renforce sa pertinence sur machines de production, installations de convoyage, cellules automatisées et équipements techniques soumis à des conditions d’exploitation exigeantes. Son alimentation en courant continu et sa conception en classe de protection 3 s’intègrent par ailleurs dans les installations basse tension de commande habituellement rencontrées en automatisme.
