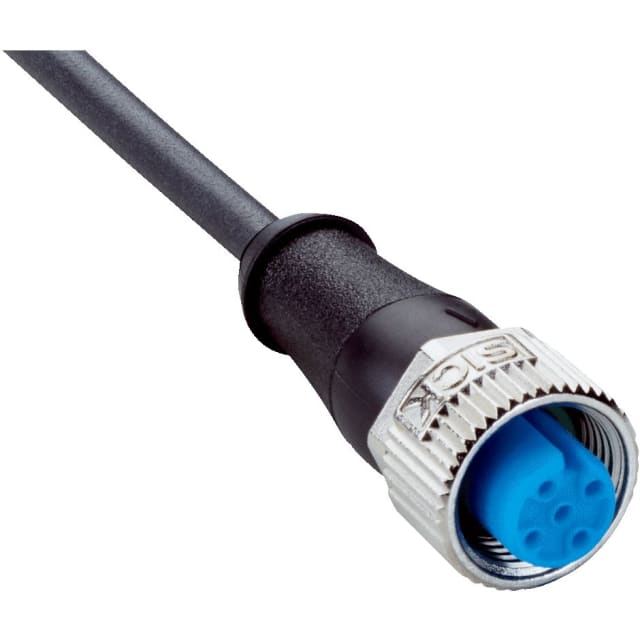

Câble capteur actionneur M12 femelle 4 pôles 10 m 2095609

Câble capteur / actionneur M12 femelle 4 pôles 10 m – une liaison fiable pour l’automatisme

Ce câble capteur / actionneur préconfectionné est conçu pour assurer un raccordement simple, propre et sécurisé entre vos équipements d’automatisme et vos capteurs ou actionneurs. Avec son connecteur femelle M12 4 pôles droit, codage A, et son extrémité de câble ouverte, il convient parfaitement aux montages industriels où la qualité de connexion, la facilité de câblage et la fiabilité en exploitation sont essentielles.

Sa longueur de 10 m offre une belle souplesse d’installation pour relier des équipements espacés, dans une armoire, sur machine ou en périphérie de ligne. La gaine en PUR sans halogène, de couleur noire, apporte une bonne robustesse d’ensemble, tandis que sa conception non blindée répond aux besoins courants des applications capteurs / actionneurs.

Les atouts de ce câble M12 4 pôles

Connecteur femelle M12 4 pôles droit, codage A Extrémité libre côté câble pour un raccordement personnalisé Longueur de 10 m pour les liaisons plus étendues Gaine PUR sans halogène pour une meilleure tenue en environnement industriel Conçu pour les chaînes porte-câbles et les applications robotisées Bonne résistance aux huiles et lubrifiants Section de conducteur de 0,34 mm² pour un câblage adapté aux usages capteurs / actionneurs

Une solution adaptée aux environnements industriels

Ce modèle est pensé pour les applications où le câble est sollicité de manière répétée. Il supporte les mouvements fréquents, avec jusqu’à 10 000 000 cycles de flexion annoncés, ce qui en fait un choix pertinent pour les installations dynamiques, les chaînes porte-câbles et les robots. Son rayon de courbure est étudié pour préserver la tenue mécanique du câble en utilisation souple comme en position fixe.

Le domaine d’utilisation indiqué pour les huiles et lubrifiants renforce son intérêt dans les environnements techniques, ateliers et machines industrielles. La gaine PUR contribue à la durabilité du câble dans ces conditions d’exploitation.

Un raccordement pratique et sécurisé

Le connecteur femelle M12, au format droit et codage A, facilite l’intégration sur de nombreux capteurs et actionneurs compatibles. L’autre extrémité étant ouverte, le câble peut être raccordé selon les besoins du tableau, de la machine ou du coffret de commande. Cette configuration est particulièrement utile lorsque le câblage doit être adapté au site ou à l’équipement existant.

Le couple de serrage de 0,6 Nm et la largeur sur méplats de 13 mm donnent des repères utiles lors du montage, pour garantir un assemblage correct et limiter les risques de mauvais contact. L’écrou en zinc moulé sous pression nickelé, associé à un joint FKM, participe à la robustesse de l’ensemble.

Caractéristiques techniques essentielles

Type de câble : câble capteur / actionneur Connexion tête A : connecteur femelle M12, 4 pôles, droit, codage A Connexion tête B : extrémité de câble ouverte Longueur : 10 m Nombre de fils : 4 Section du conducteur : 0,34 mm² Gaine : PUR sans halogène Couleur de gaine : noir Diamètre du câble : 4,5 mm Blindage : non blindé Tension assignée du câble : 300 V AC Tension d’essai du câble : 2 500 V AC Tension de référence : 250 V AC / 250 V DC Tension nominale d’impulsion : 2,5 kV Courant admissible : 4 A Matériau du connecteur : TPU Matériau de l’écrou : zinc moulé sous pression, nickelé Matériau du joint : FKM Usage : chaîne porte-câble, robots

Pour quels usages choisir ce câble ?

Ce câble est adapté aux installations d’automatisme qui demandent un raccordement simple entre un capteur ou un actionneur et un système de commande. Il convient particulièrement lorsque l’on souhaite : prolonger ou relier un équipement M12 sur une distance de 10 m ; réaliser un câblage propre avec une extrémité ouverte à raccorder sur mesure ; utiliser un câble apte aux environnements industriels soumis aux huiles ; intégrer une liaison mobile sur chaîne porte-câble ou sur robot ; disposer d’un câble de section cohérente pour les signaux capteurs / actionneurs.

Points de vigilance avant commande

Avant de valider votre choix, vérifiez bien la compatibilité du connecteur M12 femelle 4 pôles, codage A, avec votre équipement. Assurez-vous également que la longueur de 10 m correspond à votre besoin réel d’installation, afin d’éviter toute tension mécanique inutile sur le câble.

Comme il s’agit d’un modèle non blindé, il est recommandé de l’utiliser dans des configurations où l’environnement électromagnétique est compatible avec ce type de liaison. Si votre application impose des exigences particulières en matière de perturbations, il peut être nécessaire d’opter pour une solution différente selon votre installation.

Références produit pour une identification rapide

Référence fabricant : 2095609 Référence commerciale : YF2A14-100UB3XLEAX SKU : 6263485 Ce câble capteur / actionneur M12 femelle 4 pôles 10 m constitue une solution fiable, pratique et adaptée aux besoins des installations industrielles modernes, en particulier pour l’automatisme, les chaînes porte-câbles et les applications robotisées.
