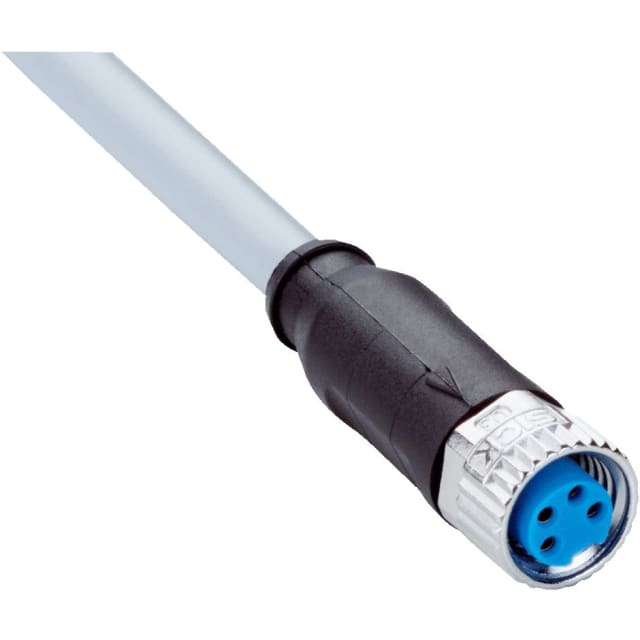

Câble capteur actionneur M8 femelle 4 pôles 5 m 2095889

Câble capteur actionneur M8 femelle 4 pôles 5 m pour raccordement d’automatisme

Ce câble capteur actionneur est conçu pour assurer une liaison simple et propre entre un équipement de terrain et votre câblage machine. Il associe un connecteur femelle M8 droit 4 pôles avec codage A à une extrémité de câble ouverte, ce qui le rend particulièrement adapté au raccordement de capteurs et d’actionneurs dans les armoires, coffrets ou interfaces d’automatisme. Sa longueur de 5 m apporte une portée confortable pour les installations industrielles où le point de connexion n’est pas immédiatement à proximité.

Connecteur femelle M8 droit 4 pôles codage A pour intégration industrielle

La tête A est équipée d’un connecteur femelle M8 4 pôles droit, un format couramment utilisé en connectique machine pour les signaux de capteurs et d’actionneurs compacts. Le codage A permet de cibler les applications standard de transmission de signaux sur ce type d’interface. Grâce à cette configuration, ce câble préconfectionné facilite le raccordement sur machines, convoyeurs, postes automatisés et ensembles de détection nécessitant une connexion rapide côté terrain et une terminaison libre côté commande.

Extrémité ouverte pratique pour un câblage sur mesure

L’extrémité opposée est livrée en câble ouvert afin de simplifier l’adaptation à votre architecture électrique. Cette conception convient parfaitement lorsque le raccordement doit être réalisé sur bornier, entrée automate, boîtier de dérivation ou coffret de commande. Le câble comporte 4 conducteurs de 0,25 mm², un bon compromis pour les liaisons de signaux capteurs/actionneurs avec un encombrement maîtrisé. Pour l’installateur, cela permet une mise en œuvre flexible sans imposer de connectique complémentaire côté armoire.

Gaine PVC grise non blindée adaptée aux liaisons courantes de capteurs

Le câble de 5 m utilise une gaine en PVC gris avec un diamètre extérieur de 4,8 mm, ce qui facilite le passage dans les chemins de câbles, les goulottes et les zones de câblage resserrées. Sa construction non blindée répond aux besoins classiques de raccordement capteur/actionneur lorsque le blindage n’est pas requis par l’environnement d’installation. Le format reste ainsi pratique à manipuler sur machine, tout en conservant une bonne lisibilité visuelle dans les ensembles de câblage grâce à sa gaine grise.

Conçu pour les environnements exposés aux produits chimiques

Ce modèle est indiqué pour une utilisation dans des zones avec produits chimiques, un point important pour les lignes de process, équipements de lavage, machines de conditionnement ou installations industrielles où les connectiques sont exposées à des ambiances techniques plus exigeantes. Le connecteur en TPU, le joint en FKM et l’écrou en zamak nickelé participent à une configuration cohérente pour ce type d’usage, avec une tenue adaptée aux contraintes courantes rencontrées autour des organes de détection et de commande.

Caractéristiques mécaniques pensées pour une pose propre et maîtrisée

Le verrouillage s’effectue par connexion à vis, avec un couple de serrage de 0,4 Nm et une ouverture de clé de 9 mm. Cette configuration permet un montage net sur l’interface M8 correspondante, avec un serrage facile à contrôler lors de l’installation. En usage flexible, le rayon de courbure recommandé est supérieur à 10 fois le diamètre du câble, et en pose fixe supérieur à 5 fois le diamètre. Ces données sont utiles pour préparer un cheminement respectueux du câble, notamment dans les faisceaux mobiles ou les passages contraints.

Données électriques adaptées aux signaux capteurs et actionneurs

Ce câble est prévu pour les liaisons de type capteur / actionneur avec un courant admissible jusqu’à 4 A. Il présente une tension nominale de câble de 300 V AC, une tension d’essai de 2 000 V AC, une tension de référence de 50 V AC / 60 V DC et une tension d’impulsion assignée de 1,5 kV. Ces caractéristiques en font une solution pertinente pour les raccordements de signaux industriels nécessitant une connectique M8 compacte, tout en conservant des valeurs électriques clairement définies pour la préparation et la validation de l’installation.
