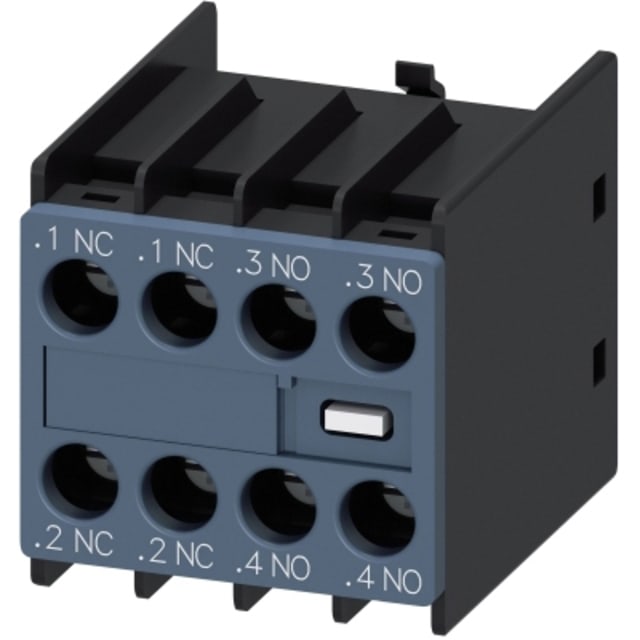

Bloc de contacts auxiliaires 2NO+2NC 3RH29111HA22

Bloc de contacts auxiliaires 2NO+2NC pour extension de commande

Ce bloc de contacts auxiliaires 2NO+2NC est conçu pour ajouter des voies de signalisation et de commande sur des ensembles de commande machine et d’automatisme industriel. Sa configuration associe deux contacts à fermeture et deux contacts à ouverture, ce qui permet de gérer simultanément des retours d’état, des interverrouillages, des autorisations de marche ou des reports vers automate, relais ou voyants.

Montage en face avant pour contacteurs et relais de la gamme compatible

Ce modèle se monte à l’avant et adopte une exécution embrochable, pratique pour compléter rapidement un appareillage existant sans modifier profondément l’architecture du coffret. Il est destiné à des contacteurs 3RT2 ainsi qu’à des relais contacteurs auxiliaires 3RH2, ce qui en fait une solution adaptée pour enrichir une commande déjà en place avec des contacts supplémentaires clairement identifiés.

Configuration 2NO + 2NC adaptée aux logiques de commande industrielles

Avec 2 contacts NO et 2 contacts NC, ce bloc répond aux besoins fréquents des circuits de commande où il faut combiner signal de présence, coupure de sécurité fonctionnelle, information de position ou transfert d’état. L’absence de commutateur inverseur simplifie la lecture du schéma et convient particulièrement aux montages où l’on recherche des fonctions nettes d’ouverture et de fermeture sans ambiguïté dans le câblage.

Raccordement à vis pour un câblage précis et maintenable

Le raccordement électrique à vis convient aux environnements où la tenue de connexion, la clarté du repérage et la facilité de maintenance sont essentielles. Ce type de connexion permet un serrage maîtrisé et un câblage propre dans les armoires électriques, notamment lors des opérations de remplacement, d’extension de départ moteur ou de remise en conformité d’une commande.

Pouvoir de service cohérent pour les circuits de commande AC-15

Le bloc est donné pour un courant de service de 6 A en AC-15 sous 230 V, ce qui le destine aux usages classiques de commande électromécanique. Cette caractéristique le rend pertinent pour piloter ou reporter des informations dans des circuits auxiliaires sollicités par bobines, relais intermédiaires ou entrées de signalisation, avec un dimensionnement adapté aux besoins courants de l’industrie.

Intégration efficace dans les coffrets de commande machine

Grâce à son format dédié aux fonctions auxiliaires, ce bloc de contacts s’intègre facilement dans les ensembles de commande machine, coffrets industriels et armoires d’automatisme. Il permet d’augmenter les possibilités de câblage sans recourir à des solutions plus encombrantes, ce qui facilite l’optimisation de la place disponible tout en conservant une logique de montage cohérente autour du contacteur principal.

Un choix pertinent pour la signalisation, l’interverrouillage et le report d’état

Ce bloc de contacts auxiliaires convient particulièrement lorsque l’installation exige plusieurs informations simultanées à partir d’un même organe de commande. Il peut être utilisé pour créer des reports de position, des sécurités de séquence, des autorisations croisées ou des signaux de supervision. Pour l’installateur comme pour le mainteneur, il apporte une extension fonctionnelle claire, directement exploitable dans les schémas de commande industrielle.
