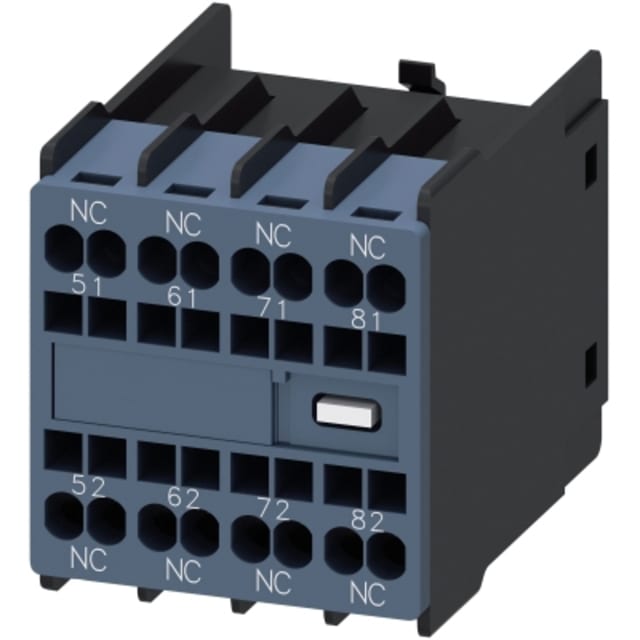

Bloc de contacts auxiliaires 4NF pour relais 3RH29112GA04

Bloc auxiliaire 4NF pour extension de contacts de relais contacteur

Ce bloc de contacts auxiliaires 4NF est conçu pour ajouter quatre contacts à ouverture instantanés sur un relais contacteur compatible de la gamme SIRIUS. Il se monte en façade et permet d’étendre simplement les possibilités de signalisation, d’interverrouillage ou de retour d’état dans les circuits de commande machine. Sa configuration entièrement en NF convient particulièrement aux logiques de sécurité de commande, de surveillance ou de coupure d’information.

Configuration 4 contacts à ouverture pour fonctions de contrôle précises

Le produit intègre 4 contacts sous forme de contacts à ouverture, sans contact à fermeture ni commutateur. Cette architecture 4NF répond aux besoins des schémas où plusieurs informations doivent être ouvertes simultanément lors du changement d’état du relais contacteur. C’est une solution adaptée pour multiplier les retours de défaut, les chaînes d’autorisation, les reports vers automate ou les asservissements nécessitant des contacts NF clairement identifiés.

Raccordement à ressort à cage pour un câblage rapide et net

Le raccordement électrique par ressort à cage facilite l’intégration dans les armoires et coffrets industriels. Ce type de connexion permet un câblage rapide, régulier et bien maintenu, tout en simplifiant les opérations de montage en série. Pour le tableautier comme pour le mainteneur, c’est un vrai avantage sur les ensembles de commande où la compacité, la tenue du conducteur et la lisibilité du câblage sont essentielles.

Version embrochable pensée pour l’intégration sur relais contacteur compatible

Ce modèle embrochable est prévu pour une mise en place directe sur l’appareil compatible, en façade. Ce principe de montage permet d’ajouter des contacts auxiliaires sans revoir toute l’architecture du départ de commande. Il convient aux ensembles où l’on souhaite enrichir rapidement les fonctions de commande sans augmenter inutilement l’encombrement ni complexifier le repérage des circuits.

Utilisation en commande machine, signalisation et retours d’état

Dans une installation industrielle, ce bloc auxiliaire 4NF trouve naturellement sa place dans les circuits de commande machine, les tableaux de distribution technique et les applications d’automatisme. Il permet par exemple de gérer des reports d’état, des boucles d’interdiction, des informations de défaut ou des enchaînements logiques dépendants de la position du relais contacteur. Son exécution dédiée aux contacts auxiliaires en fait un accessoire pertinent pour structurer proprement les fonctions de contrôle.

Caractéristiques électriques adaptées aux circuits auxiliaires

Le courant de service assigné mesuré en AC-15 à 230 V est de 6 A. Cette donnée confirme une utilisation orientée commande et non puissance, en cohérence avec un bloc de contacts auxiliaires destiné au pilotage, à la signalisation et aux interfaces de contrôle. Pour l’acheteur professionnel, cette valeur aide à valider rapidement l’adéquation du produit avec les charges de circuit auxiliaire prévues dans l’armoire.

Un choix pertinent pour compléter un ensemble de commande industriel

Ce bloc de contacts auxiliaires s’adresse aux intégrateurs, électriciens industriels et automaticiens qui recherchent une extension de contacts NF claire, compacte et directement exploitable sur relais contacteur compatible. Son format de montage en façade, son raccordement à ressort à cage et sa configuration 4NF en font une solution particulièrement adaptée aux besoins d’extension fonctionnelle dans les tableaux, protections et systèmes de commande électrique.
