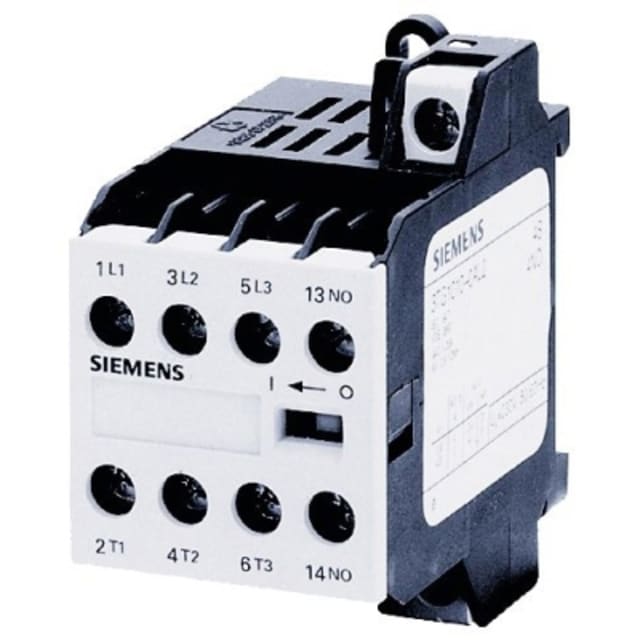

Contacteur 24 V CC 3NO+1NF rail DIN 3TG10010BB4

Contacteur modulaire 24 V CC pour commande de charges triphasées

Ce contacteur rail DIN 3NO+1NF est conçu pour la commande électrique de circuits de puissance avec bobine en 24 V CC. Sa configuration à 3 contacts principaux normalement ouverts permet la commutation de charges triphasées, tandis que le contact auxiliaire 1NF apporte une information d’état ou une fonction de verrouillage directement exploitable dans l’armoire. Ce format est particulièrement adapté aux tableaux électriques, aux coffrets de commande et aux montages où l’encombrement, la lisibilité du câblage et l’intégration sur rail profilé sont recherchés.

Configuration 3NO + 1NF pensée pour le pilotage et le retour d’information

La combinaison 3NO+1NF répond à des besoins courants en automatisme et en distribution de commande. Les trois pôles de puissance assurent la mise sous tension de la charge, tandis que le contact auxiliaire normalement fermé peut être utilisé pour une remontée d’état, une coupure d’autorisation ou un interverrouillage électrique. Cette architecture évite d’ajouter immédiatement un bloc auxiliaire dans de nombreuses applications simples, ce qui facilite la conception d’un ensemble compact et clair à maintenir.

Commande en 24 V CC adaptée aux circuits de pilotage basse tension

Avec une tension de commande en courant continu 24 V, ce contacteur s’intègre naturellement dans les installations pilotées par alimentation continue, automate, relais de commande ou logique de contrôle. Ce choix de bobine convient aux environnements techniques où la commande en 24 V CC est privilégiée pour la cohérence de l’armoire et la séparation entre circuit de puissance et circuit de pilotage. Il constitue ainsi une solution pertinente pour des ensembles de commande centralisés, des équipements techniques de bâtiment ou des coffrets d’automatisme.

Pouvoir de commutation adapté aux usages de commande moteur et charges générales

Ce modèle admet un courant de service de 8,4 A en AC-3 à 400 V, avec une puissance de service de 4 kW dans cette catégorie d’emploi. Il convient donc à la commande de moteurs dans la limite de ces valeurs nominales. En AC-1 à 400 V, son courant de service atteint 20 A, ce qui le rend également exploitable pour des charges non ou peu inductives selon le dimensionnement de l’installation. Cette double lecture des performances permet de sélectionner le contacteur avec davantage de précision selon la nature réelle de la charge à commuter.

Montage sur rail DIN et bornes à vis pour une intégration nette au tableau

Prévu pour l’encliquetage sur rail DIN, ce contacteur s’installe facilement dans un tableau modulaire ou un coffret de distribution technique. Son raccordement principal à vis convient aux montages où l’on recherche un serrage direct, lisible et accessible lors du câblage ou des interventions ultérieures. Ce type de connexion s’intègre bien dans les armoires où la tenue mécanique des conducteurs et la simplicité de reprise au tournevis sont appréciées.

Un choix pertinent pour tableaux, coffrets et automatismes compacts

Grâce à son format destiné au rail profilé et à sa bobine 24 V CC, ce contacteur trouve sa place dans de nombreux ensembles de commande : pilotage d’équipements triphasés, gestion de départs moteurs, automatismes de bâtiment, petits ensembles industriels ou coffrets techniques. Sa présence d’un contact auxiliaire NF intégré permet de couvrir des besoins fréquents sans complexifier inutilement l’appareillage, ce qui en fait un composant pratique pour les montages rationnels et structurés.

Lecture simple des caractéristiques utiles avant commande

Pour valider le bon choix, il faut retenir les éléments essentiels d’intégration : 3 contacts principaux normalement ouverts, 1 contact auxiliaire normalement fermé, bobine de commande en 24 V CC, montage sur rail DIN, raccordement à vis, calibre de 8,4 A en AC-3 à 400 V et 20 A en AC-1 à 400 V, avec une puissance de 4 kW en AC-3. Ces données permettent de confirmer rapidement l’adéquation du contacteur avec le schéma de commande, le type de charge et l’organisation du tableau électrique.
