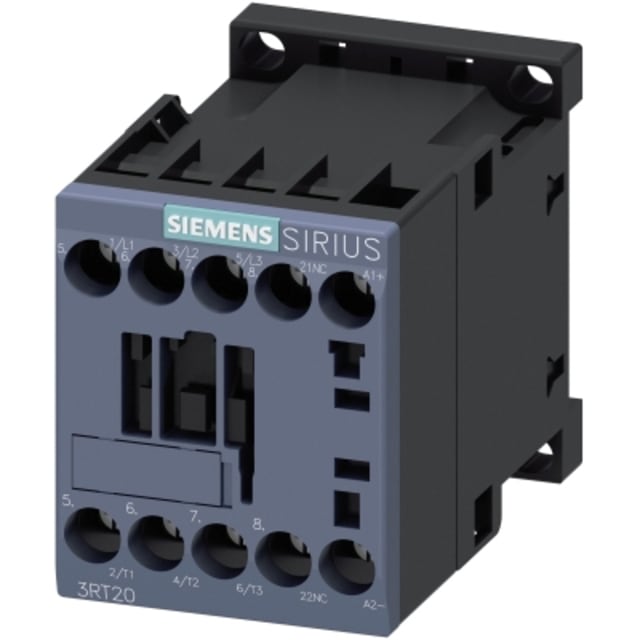

Contacteur 3 pôles 7,5 kW 24 V DC à vis 3RT20181BB42

Contacteur tripolaire 7,5 kW pour commande en 24 V DC

Ce contacteur 3 pôles est conçu pour la commande de moteurs et de charges de puissance dans les tableaux électriques, armoires de commande et ensembles de distribution. En catégorie d’emploi AC-3, il est donné pour 7,5 kW sous 400 V avec un courant assigné de 16 A, ce qui en fait une solution adaptée aux applications de démarrage et d’arrêt de moteurs triphasés. Sa bobine de commande en 24 V DC répond aux besoins des installations pilotées en courant continu, notamment dans les environnements d’automatisme et de contrôle-commande.

Configuration de contacts pensée pour la coupure de puissance

L’appareil dispose de 3 contacts principaux à fermeture, sans contact principal à ouverture, pour assurer la commutation des trois phases de puissance. Il intègre également 1 contact auxiliaire à ouverture, utile pour le retour d’état, l’interverrouillage ou l’intégration dans une logique de commande. Cette configuration permet de gérer efficacement le circuit moteur tout en ajoutant une information de signalisation directement exploitable dans le câblage de l’installation.

Bornes à vis pour un raccordement net et maîtrisé

Le raccordement principal par bornes à vis convient aux montages où la tenue mécanique du serrage et la lisibilité du câblage sont recherchées. Ce type de connexion facilite l’intégration dans de nombreux coffrets et armoires, aussi bien en neuf qu’en maintenance. Pour l’installateur, cela permet un câblage clair, stable et compatible avec les habitudes de montage sur appareillage de commande moteur.

Format compact S00 pour tableaux et armoires de faible encombrement

Grâce à son format compact de taille S00, ce contacteur s’intègre facilement dans les ensembles où l’espace disponible doit être optimisé. Il est adapté à un montage sur rail, ce qui simplifie son implantation dans un tableau modulaire ou une armoire électrique. Ce positionnement compact permet de conserver une architecture propre et rationnelle, particulièrement utile lorsque plusieurs organes de commande et de protection doivent cohabiter dans un volume réduit.

Adapté aux usages moteur en AC-3 et aux manœuvres plus exigeantes en AC-4

En plus de sa valeur de 7,5 kW en AC-3 à 400 V, ce modèle présente une puissance de dimensionnement de 5,5 kW en AC-4, avec un courant correspondant de 11,5 A. Il convient donc aux applications de commande moteur courantes, tout en répondant aussi à des régimes de manœuvre plus contraignants selon le type d’exploitation. Cette lecture des catégories d’emploi permet de sélectionner le bon appareillage en fonction du niveau réel de sollicitation électrique du départ moteur.

Une commande en courant continu cohérente avec les automatismes modernes

La tension de commande exclusivement en 24 V DC, sans alimentation de bobine en 50 Hz ni en 60 Hz, oriente clairement ce contacteur vers les circuits de pilotage en courant continu. Il s’intègre naturellement derrière des automates, relais, interfaces de commande ou alimentations industrielles en 24 V continu. Ce point est essentiel pour éviter toute confusion au moment du choix, notamment lorsqu’il existe des variantes visuellement proches avec bobines en tension alternative.

Un choix pertinent pour les départs moteurs et la distribution de commande

Ce contacteur convient particulièrement aux circuits de démarrage moteur, aux équipements de ventilation, de pompage, de convoyage ou de machines nécessitant une commutation tripolaire commandée en 24 V DC. Son association d’un calibre 16 A en AC-3, d’un auxiliaire NF intégré, d’un raccordement à vis et d’un montage sur rail en fait un composant technique précis pour les professionnels qui veulent une référence adaptée à une fonction de commande moteur bien définie, sans surdimensionnement inutile ni ambiguïté sur la tension de bobine.
