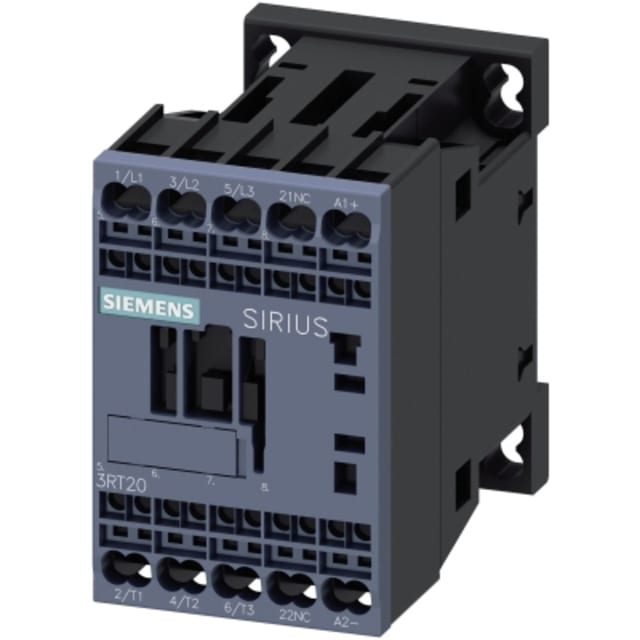

Contacteur triphasé 3P 24V DC 4kW bornes à ressort

Contacteur triphasé 3P 24 V DC pour commande de moteurs jusqu’à 4 kW

Ce contacteur triphasé 3 pôles est conçu pour la commande de charges moteur en catégorie AC-3 jusqu’à 4 kW sous 400 V. Il convient parfaitement aux applications d’automatisme, de distribution et de pilotage dans les tableaux électriques où une commande en 24 V DC est requise. Sa configuration 3 contacts principaux à fermeture permet une commutation nette de l’alimentation triphasée, avec un format compact bien adapté aux intégrations en coffret.

Bobine de commande 24 V DC adaptée aux circuits d’automatisme

Grâce à sa tension de commande en courant continu 24 V DC, ce contacteur s’intègre facilement dans les architectures de commande modernes utilisant alimentation stabilisée, automate, relais d’interface ou logique de pilotage basse tension. L’absence d’alimentation de commande en AC 50 Hz et 60 Hz confirme une version dédiée au courant continu, utile pour les armoires de commande industrielles et les ensembles techniques exigeant une cohérence parfaite avec la chaîne de contrôle.

Pouvoir de commutation dimensionné pour usage moteur et charges de puissance

Avec un courant assigné de 9 A en AC-3 à 400 V et 22 A en AC-1 à 400 V, ce contacteur couvre aussi bien la commande de moteurs triphasés que certaines charges résistives ou mixtes selon le régime d’utilisation. Il dispose également d’un calibre de 8,5 A en AC-4 à 400 V, ce qui aide à sélectionner le bon appareillage lorsque les manœuvres sont plus exigeantes. Cette plage d’emploi en fait un choix pertinent pour les départs moteurs compacts, les auxiliaires de machines et les fonctions de commutation répétées dans un tableau modulaire ou une armoire.

Bornes à ressort pour un câblage rapide et propre en tableau

Le raccordement principal par bornes à ressort à cage facilite le câblage et améliore le confort de montage, notamment dans les coffrets où l’espace et la rapidité d’intervention comptent. Ce type de connexion est particulièrement apprécié pour obtenir un serrage homogène et simplifier les opérations d’installation ou de maintenance. Pour les intégrateurs et tableautiers, c’est un vrai avantage sur les montages en série, les extensions d’armoires et les remplacements d’appareillage.

1 contact auxiliaire à ouverture intégré pour la signalisation ou l’interverrouillage

En plus de ses 3 pôles principaux à fermeture, ce modèle intègre 1 contact auxiliaire à ouverture. Cette configuration permet d’ajouter simplement une information d’état, une fonction de retour, une logique d’interverrouillage ou une coupure de chaîne de commande sans recourir immédiatement à un bloc auxiliaire séparé. C’est une solution pratique pour rationaliser le câblage tout en conservant une fonction annexe utile dans de nombreuses applications de commande moteur.

Format compact pour rail DIN et intégration en coffret

Prévu pour un montage sur rail, ce contacteur trouve naturellement sa place dans les tableaux, coffrets et ensembles de distribution technique. Son encombrement compact de 45 mm de largeur, 69,5 mm de hauteur et 73 mm de profondeur permet d’optimiser l’espace disponible tout en gardant une implantation lisible. Ce gabarit est particulièrement intéressant lorsque plusieurs organes de commande doivent cohabiter dans une même rangée avec protections, relais et accessoires modulaires.

Une solution précise pour les assemblages électriques nécessitant une version 3 pôles DC

Ce contacteur répond à un besoin très précis : commuter une alimentation triphasée avec une commande en 24 V DC, dans un format compact, avec bornes à ressort et contact auxiliaire d’ouverture intégré. Il est donc particulièrement adapté aux départs moteurs compacts, aux automatismes de machine, aux ensembles de ventilation, pompage, convoyage ou commande d’équipements techniques où le choix de la bonne tension de bobine et du bon mode de raccordement est déterminant pour sécuriser l’intégration du matériel dans le tableau.
