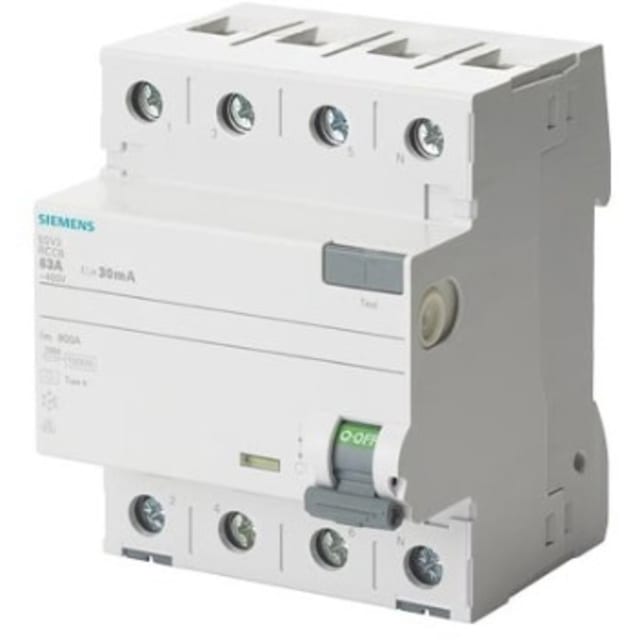

Interrupteur différentiel type A 63A 3P+N 300mA 5SV36466BA

Interrupteur différentiel type A 63A 3P+N 300mA pour la protection des circuits triphasés

Cet interrupteur différentiel type A 63A 3P+N est conçu pour la protection différentielle des installations en 400 V AC. Avec ses 4 pôles et sa sensibilité de 300 mA, il convient aux tableaux électriques triphasés avec neutre, lorsque l’on recherche une coupure différentielle adaptée aux défauts de courant de type alternatif et aux courants résiduels pulsés. Son calibre 63 A permet de l’intégrer sur des départs ou ensembles de circuits nécessitant une intensité nominale élevée, tout en conservant un format compact de 4 modules.

Détection type A adaptée aux usages avec composantes continues pulsées

Le type A permet la détection des défauts différentiels sur des circuits pouvant générer des composantes continues pulsées, ce qui le rend pertinent pour de nombreux équipements modernes. Ce positionnement technique apporte une réponse mieux adaptée qu’un type AC dans les environnements où l’alimentation de certaines charges peut produire ce type de courant de défaut. En pratique, cela facilite le choix d’un appareillage cohérent pour des installations tertiaires, techniques ou résidentielles évoluées intégrant des équipements électroniques.

Sensibilité 300 mA pour protection différentielle en amont ou par zone

Avec un courant différentiel assigné de 300 mA, cet appareil se destine aux usages où l’on souhaite mettre en place une protection différentielle de niveau adapté à une protection générale, de sous-ensemble ou de ligne, selon l’architecture du tableau. Il ne s’agit pas d’un modèle sélectif ni micro-retardé, ce qui en fait un interrupteur différentiel prévu pour une coupure franche dès détection du défaut dans sa plage de fonctionnement. Ce positionnement est utile pour structurer une distribution claire dans les coffrets et tableaux nécessitant une protection différentielle robuste sur des circuits en triphasé.

Format 4 modules sur rail DIN pour intégration simple au tableau

Prévu pour un montage sur barre DIN, cet interrupteur différentiel s’intègre facilement dans les enveloppes et tableaux modulaires. Sa largeur de 4 unités de division et sa profondeur totale de 70 mm permettent d’anticiper plus précisément l’encombrement dans l’armoire ou le coffret. Cette configuration facilite le repérage, l’organisation des protections et la continuité avec les autres appareillages modulaires de distribution. La présence d’un dispositif de verrouillage apporte également un point pratique pour les opérations d’exploitation ou de maintenance.

Calibre 63 A et tenue électrique adaptée aux environnements de distribution

Ce modèle dispose d’un courant nominal de 63 A, d’une tension assignée de 400 V et d’une fréquence de 50 Hz. Sa tenue aux chocs de 6 kV ainsi que sa résistance au court-circuit conditionnelle de 10 kA participent à son intégration dans des tableaux de distribution demandant un bon niveau de tenue électrique. La résistance aux courants de choc de 1 kA constitue également un élément utile dans les environnements où des perturbations transitoires peuvent apparaître. Ces caractéristiques aident à sélectionner un appareil cohérent avec des installations modulaires à contraintes techniques réelles.

Raccordement souple pour conducteurs rigides et souples

L’appareil accepte des sections de conducteurs monofilaire et multifilaire de 0,75 à 35 mm². Cette plage de raccordement permet de couvrir de nombreuses configurations de câblage en tableau, aussi bien pour l’alimentation que pour les départs associés selon le schéma retenu. Pour l’installateur, cela apporte une plus grande souplesse lors du choix des sections et de l’organisation interne du câblage, notamment dans les ensembles où la compacité et la lisibilité du tableau restent prioritaires.

Conçu pour une exploitation en environnement modulaire standard

Avec un indice de protection IP20, un degré de pollution 2 et une température ambiante de fonctionnement de -25 à +45 °C, cet interrupteur différentiel est destiné à une utilisation dans un environnement modulaire protégé, typique d’un tableau électrique. Sa puissance dissipée de 3,9 W aide à mieux apprécier son comportement dans les enveloppes à densité modulaire plus élevée. L’appareil accepte en outre l’ajout de dispositifs supplémentaires possibles, ce qui peut être utile pour faire évoluer le tableau sans remettre en cause l’architecture de protection existante.
