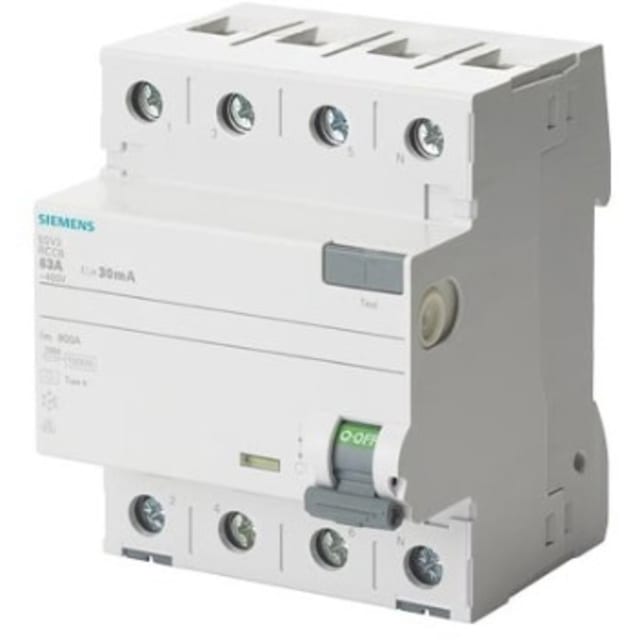

Interrupteur différentiel type A 63A 30mA 4P 5SV33466BA

Interrupteur différentiel tétrapolaire 63 A 30 mA pour la protection des circuits triphasés

Cet interrupteur différentiel type A 63 A 30 mA 4 pôles est conçu pour assurer la coupure automatique en cas de défaut d’isolement sur des installations en 400 V. Sa configuration 4P, adaptée aux réseaux triphasés avec neutre, en fait une solution pertinente pour la protection des personnes et des circuits en tableau électrique. Avec une sensibilité de 30 mA, il répond aux besoins de protection différentielle des départs où une détection rapide des courants de fuite est indispensable.

Détection type A adaptée aux usages électriques courants et aux charges modernes

Le type A permet la détection des courants différentiels alternatifs ainsi que des courants résiduels pulsés, ce qui le rend approprié aux circuits alimentant des équipements couramment rencontrés dans les installations actuelles. Il convient donc lorsque la simple protection de type AC n’est pas suffisante. Pour l’installateur comme pour l’exploitant, cela apporte une meilleure adéquation avec les usages réels du tableau, notamment sur des lignes susceptibles d’alimenter des appareils électroniques ou des charges à composante continue pulsée.

Calibre 63 A et format 4 modules pour une intégration claire dans le tableau

Avec son courant nominal de 63 A, ce modèle est dimensionné pour des circuits ou ensembles de circuits demandant une capacité de passage élevée. Son encombrement de 4 unités de division facilite son intégration sur rail DIN dans les coffrets et tableaux de répartition. Ce format modulaire permet une implantation propre, lisible et cohérente avec les autres appareils de protection et de distribution, tout en simplifiant l’organisation des rangées.

Montage sur barre DIN et raccordement souple pour le chantier comme pour la rénovation

Prévu pour un montage sur barre DIN, cet interrupteur différentiel s’installe facilement dans les tableaux standard. Il accepte des conducteurs monofilaire et multifilaire de 0,75 à 35 mm², ce qui offre une bonne souplesse de raccordement selon la configuration du tableau, la section des arrivées et les contraintes du chantier. Cette plage de connexion facilite aussi bien les travaux en installation neuve que les opérations de remplacement ou de remise à niveau d’un appareillage existant.

Caractéristiques techniques utiles pour une protection différentielle maîtrisée

Ce modèle fonctionne en 400 V avec une fréquence de 50 Hz et dispose d’une tension nominale de tenue aux chocs de 6 kV. Sa résistance au court-circuit de 10 kA apporte une tenue adaptée aux environnements de distribution courants en association avec l’appareillage de protection approprié. Non sélectif et non micro-retardé, il est destiné aux usages où une coupure différentielle immédiate est recherchée. Sa résistance aux courants de choc de 1 kA complète son positionnement pour les tableaux nécessitant une protection différentielle modulaire bien dimensionnée.

Utilisation en tableau avec protection de contact et verrouillage

Doté d’un indice de protection IP20, cet appareil est destiné à être mis en œuvre à l’intérieur d’un tableau ou coffret adapté. Il dispose d’un dispositif de verrouillage, utile pour sécuriser certaines opérations d’exploitation ou de maintenance. La présence de possibilités d’accessoires ou de dispositifs supplémentaires permet également d’envisager une intégration cohérente dans une architecture de tableau organisée, avec une logique de protection et de repérage plus aboutie.

Un choix pertinent pour les tableaux de distribution exigeant lisibilité et compatibilité

Grâce à son association entre type A, calibre 63 A, sensibilité 30 mA et exécution tétrapolaire, cet interrupteur différentiel répond aux besoins des tableaux de distribution où l’on recherche une protection différentielle claire, compatible avec des circuits triphasés et simple à intégrer. Il constitue une solution adaptée pour protéger efficacement des départs en environnement résidentiel étendu, tertiaire léger ou technique, tout en conservant un format modulaire pratique et un raccordement confortable.
