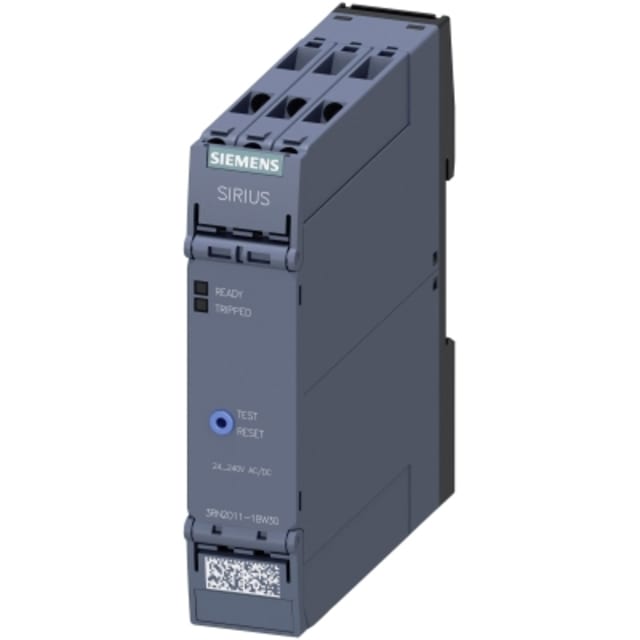

Relais thermique moteur à thermistance 3RN20111BW30

Protection thermique moteur par thermistance pour surveillance directe de l’échauffement

Ce relais thermique moteur à thermistance est conçu pour protéger les moteurs contre les surchauffes détectées directement par sondes PTC. Cette méthode de contrôle agit au plus près de la température réelle du bobinage, ce qui en fait une solution particulièrement adaptée lorsque la protection doit réagir à l’échauffement effectif du moteur plutôt qu’à la seule intensité absorbée. Il convient ainsi aux installations où la maîtrise de la température moteur est essentielle, notamment en environnement industriel et sur applications à régime variable ou sollicitations sévères.

Unité de contrôle standard au format étroit pour intégration en armoire

Son boîtier compact de 22,5 mm de large facilite l’intégration dans les tableaux électriques et armoires de commande sans encombrer le rail. Avec une hauteur de 100 mm et une profondeur de 90 mm, ce relais s’insère facilement dans les ensembles de protection moteur et de distribution où l’optimisation de l’espace est recherchée. Ce format étroit est particulièrement intéressant pour les coffrets où plusieurs fonctions doivent être regroupées de manière claire et ordonnée.

Alimentation AC/DC large plage pour une mise en œuvre plus souple

Le relais accepte une alimentation en AC/DC, avec une large plage d’utilisation annoncée sur la documentation fabricant. Cette polyvalence simplifie le choix du matériel lors de la conception ou du remplacement d’un appareil existant, tout en limitant les contraintes liées au type de tension disponible dans l’armoire. Pour l’installateur comme pour l’exploitant, cela permet une intégration plus souple dans des schémas de commande variés.

Deux contacts inverseurs pour le report d’état et la commande

Équipé de 2 contacts sous forme de commutateurs, ce relais permet de gérer à la fois la signalisation et l’action de protection dans le circuit de commande. Cette configuration est pratique pour piloter une coupure, transmettre une alarme, remonter une information vers un automate ou distinguer les états de disponibilité et de déclenchement. Le produit s’adapte ainsi aux besoins courants de supervision des départs moteurs sans ajouter d’interface complémentaire inutile.

Fonctions de surveillance avancées pour le circuit de sonde

Au-delà de la détection de surtempérature, cette unité de contrôle intègre la surveillance de rupture de fil et la détection de court-circuit sur le circuit de thermistance. Ces fonctions apportent une lecture plus sûre de l’état réel de la chaîne de mesure et évitent qu’un défaut de câblage ou de sonde ne passe inaperçu. Le relais dispose également d’un test d’isolement électrique ainsi que d’une fonction de réarmement manuel ou à distance, ce qui facilite l’exploitation et la maintenance dans les installations techniques.

Signalisation claire avec voyants d’état et exploitation simplifiée

Deux voyants permettent d’identifier rapidement les états prêt et déclenché. Cette indication visuelle rend le diagnostic plus immédiat lors des opérations de contrôle, de dépannage ou de remise en service. L’absence de mémorisation d’erreur convient aux logiques d’exploitation qui privilégient une lecture directe de l’état présent du relais, tandis que la possibilité de remise à distance améliore le confort d’utilisation dans les armoires ou machines où l’accès frontal est limité.

Raccordement à vis et bornes amovibles pour un câblage pratique

Le raccordement du circuit auxiliaire s’effectue par bornes à vis, un choix apprécié pour les câblages de commande nécessitant un serrage net et une connexion stable. La présence de bornes amovibles facilite les opérations de montage, de remplacement ou de maintenance, en limitant le temps d’intervention sur l’armoire. Pour les intégrateurs et tableautiers, cela contribue à une mise en œuvre plus propre et plus efficace sur les circuits de protection moteur à thermistance.

Une solution adaptée aux protections moteur spécifiques et aux tableaux électriques

Ce relais thermique moteur à thermistance trouve naturellement sa place dans les ensembles de protections électriques spécifiques, les circuits de protection moteur et les tableaux de distribution technique. Il répond particulièrement bien aux besoins des installations qui utilisent des sondes PTC pour surveiller l’échauffement interne des moteurs. Son format modulaire, sa polyvalence d’alimentation, ses deux contacts inverseurs et ses fonctions de surveillance du circuit capteur en font un choix pertinent pour construire une protection thermique moteur précise, lisible et simple à intégrer.
