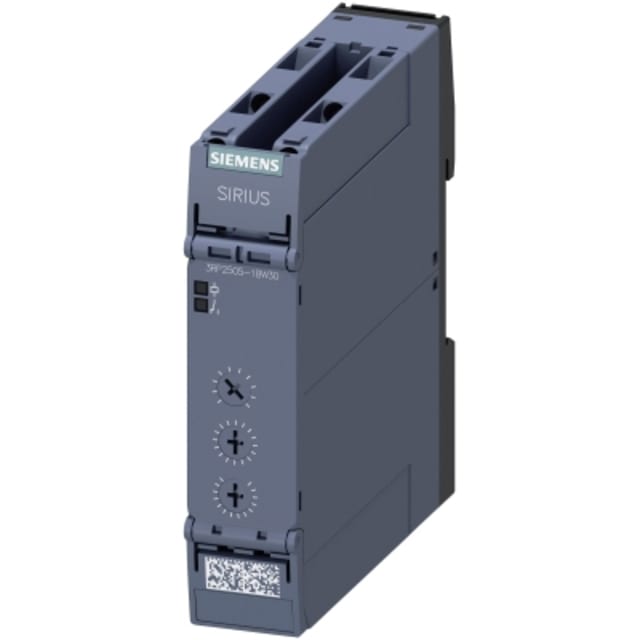

Relais temporisé multifonction 2 inverseurs 3RP25051BW30

Relais temporisé multifonction pour commandes modulaires et automatismes compacts

Ce relais temporisé multifonction 2 inverseurs est conçu pour gérer des séquences temporelles variées dans les tableaux électriques, armoires de commande et applications d’automatisme. Son format compact pour rail DIN permet une intégration simple dans les ensembles modulaires, tout en apportant une grande souplesse de paramétrage pour les fonctions de temporisation les plus courantes en commande industrielle et tertiaire.

27 fonctions de temporisation pour couvrir de nombreux scénarios de commande

Ce modèle se distingue par sa polyvalence avec 27 fonctions disponibles, ce qui permet de répondre à des besoins très différents sans multiplier les références. Il prend notamment en charge la fonction retardée à l’enclenchement, la fonction étoile/triangle, le conformateur d’impulsion, le passage à l’enclenchement, le passage au déclenchement ainsi que les fonctions clignotantes à temps fixe, avec démarrage par pause ou par impulsion. C’est une solution particulièrement adaptée lorsque plusieurs logiques temporelles doivent être couvertes avec un seul appareil.

Grande plage de réglage pour les temporisations courtes comme longues

Avec une plage de temporisation de 0,05 seconde à 360000 secondes, ce relais permet aussi bien le pilotage de séquences très rapides que la gestion de délais longs. Cette amplitude de réglage facilite l’adaptation aux cycles machine, aux commandes de ventilation, aux démarrages progressifs par séquence ou encore aux automatismes nécessitant une temporisation précise sans recourir à un équipement plus complexe.

Alimentation universelle AC/DC pour simplifier le choix du matériel

L’appareil accepte une tension d’alimentation de commande de 12 à 240 V en AC 50/60 Hz comme en DC. Cette large compatibilité permet de rationaliser le stock et de limiter les erreurs de sélection lors d’un remplacement ou d’une intégration dans une installation existante. Dans les environnements où les tensions de commande peuvent varier selon les équipements, ce relais temporisé apporte une vraie souplesse de mise en œuvre.

Deux contacts inverseurs temporisés pour une commande flexible

Le relais dispose de 2 sorties inverseuses à action différée, sans sortie instantanée, ce qui le rend pertinent pour les montages nécessitant une commutation temporisée claire entre plusieurs états. Cette configuration est utile pour piloter des circuits de commande, de signalisation ou d’enclenchement avec une logique de basculement maîtrisée. Les sorties pouvant être utilisées en mode différé ou commutable selon la fonction sélectionnée, l’appareil s’adapte à des architectures de commande variées.

Montage sur rail DIN et raccordement à vis pour une intégration directe

Prévu pour un montage sur profilé chapeau, ce relais s’intègre facilement dans les tableaux et coffrets électriques. Son raccordement à vis convient aux pratiques de câblage courantes en environnement modulaire et permet une connexion nette des conducteurs. Avec une largeur de 22,5 mm, une hauteur de 100 mm et une profondeur de 90 mm, il conserve un encombrement réduit tout en restant lisible et exploitable dans les espaces de câblage limités.

Une solution adaptée aux applications de séquencement et de commutation temporisée

Ce relais temporisé multifonction convient particulièrement aux applications où la précision des enchaînements et la diversité des modes de temporisation sont essentielles. Il peut être utilisé pour des logiques de démarrage étoile/triangle, des temporisations d’enclenchement, des impulsions de commande, des cycles clignotants ou des transitions temporisées dans les circuits auxiliaires. Pour les intégrateurs, tableautiers et mainteneurs, c’est un choix pertinent lorsqu’il faut combiner polyvalence fonctionnelle, alimentation étendue et encombrement compact dans un seul relais temporisé modulaire.
