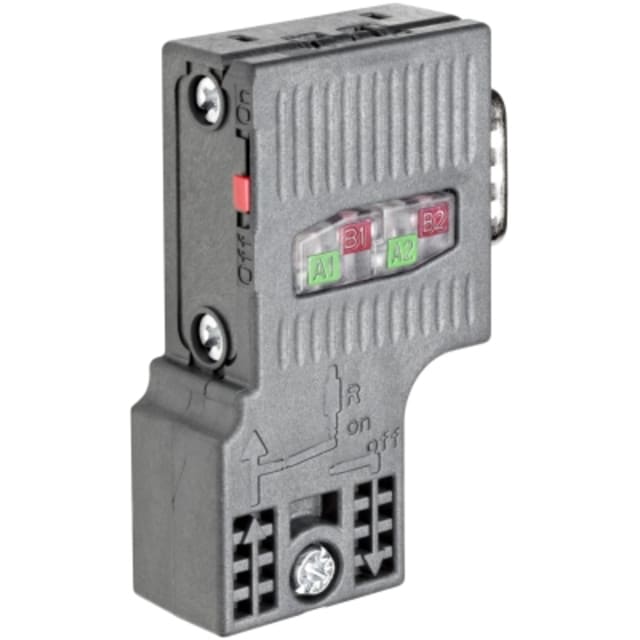

Connecteur PROFIBUS DP FastConnect coudé 90° 6ES79720BA520XA0

Connecteur PROFIBUS DP FastConnect coudé 90° pour liaisons RS485 jusqu’à 12 Mbit/s

Ce connecteur PROFIBUS DP FastConnect coudé à 90° est conçu pour la réalisation de liaisons de bus RS485 sur réseaux PROFIBUS jusqu’à 12 Mbit/s. Son format orienté à angle droit facilite l’intégration dans les armoires, coffrets et équipements où le dégagement arrière est limité. Il constitue une solution adaptée aux installations d’automatisation industrielle recherchant un raccordement net, compact et cohérent avec les architectures SIMATIC DP.

Sortie de câble à 90° pour un câblage propre en espace réduit

La sortie de câble coudée à 90° permet de guider le câble PROFIBUS de manière plus maîtrisée à proximité des automates, variateurs, E/S déportées ou modules de communication. Cette géométrie est particulièrement utile lorsque plusieurs connecteurs doivent être alignés sur une même face d’équipement ou lorsque la profondeur disponible dans le coffret est restreinte. Le boîtier compact de 15,8 x 59 x 35,6 mm favorise ainsi une implantation rationnelle sans allonger inutilement le cheminement du câble.

Technologie FastConnect à pince coupante pour un raccordement rapide

Le raccordement électrique par technique à pince coupante, associé au concept FastConnect, simplifie la préparation du câble et accélère la mise en œuvre sur site. Ce principe convient aux opérations d’assemblage, de maintenance ou de remplacement lorsqu’un temps d’intervention maîtrisé est recherché. Il permet d’obtenir une connexion directe et structurée sur le bus PROFIBUS, tout en limitant les manipulations par rapport à des solutions de câblage plus contraignantes.

Version sans prise PG pour les équipements dédiés au bus

Cette version est fournie sans prise PG. Elle convient donc aux points de connexion où l’on ne prévoit pas de port supplémentaire pour appareil de programmation ou d’analyse. Ce choix est pertinent pour les segments de réseau qui privilégient l’encombrement réduit, la simplicité de connexion et une implantation directe sur l’équipement. Dans une installation, cela aide à sélectionner un connecteur réellement adapté au point d’usage, sans surdimensionner l’interface.

Conception mécanique adaptée aux environnements industriels

Le boîtier en matière synthétique associe compacité et intégration pratique dans les ensembles d’automatisation. Le verrouillage par presse-étoupe participe au maintien du câble et au guidage correct en sortie de connecteur, ce qui est utile pour préserver une installation ordonnée dans les machines et armoires. L’exécution de contact par goupille correspond à l’usage attendu pour ce type de connectique industrielle PROFIBUS DP.

Plage de température compatible avec les contraintes d’exploitation

Ce connecteur est prévu pour une température de service de -25 à 60 °C et une température ambiante pouvant atteindre -40 à 70 °C. Ces valeurs permettent son intégration dans de nombreux environnements techniques, aussi bien en armoire qu’au sein d’équipements industriels soumis à des variations thermiques. Pour le bureau d’études comme pour le mainteneur, cette plage donne une base claire pour valider la compatibilité avec les conditions d’installation prévues.

Format IP20 pour montage en environnement protégé

Avec un indice de protection IP20 en position montée, ce connecteur est destiné à être utilisé dans un environnement protégé, typiquement à l’intérieur d’une armoire électrique, d’un coffret d’automatisation ou d’un ensemble machine. Cette configuration répond aux usages courants de la connectique de bus de terrain lorsqu’elle est intégrée dans une installation correctement enveloppée. Le produit s’adresse ainsi aux applications industrielles où la protection globale est assurée par le matériel d’accueil.

Un choix précis pour les réseaux SIMATIC DP et PROFIBUS

Pour un réseau PROFIBUS DP, le choix du bon connecteur est déterminant afin d’assurer une implantation cohérente avec l’orientation du câble, la vitesse de transmission et le mode de raccordement attendu. Cette version FastConnect coudée 90° répond précisément à ces besoins : transmission jusqu’à 12 Mbit/s, encombrement compact, raccordement rapide et configuration sans prise PG. Elle convient particulièrement aux intégrateurs, tableautiers et services maintenance qui recherchent un connecteur PROFIBUS DP clair à identifier et simple à déployer dans une architecture industrielle.
