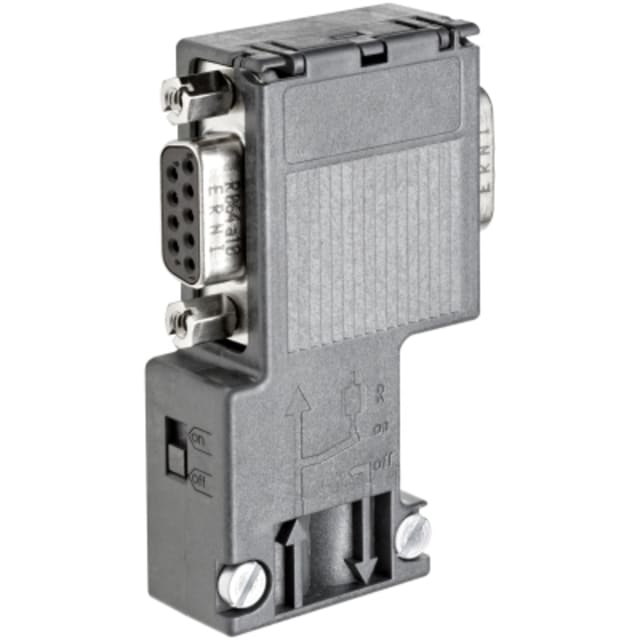

Connecteur Profibus 12 Mbps sortie 90° 6ES79720BB120XA0

Connecteur PROFIBUS 12 Mbps avec sortie de câble à 90° pour intégration en automatisme

Ce connecteur PROFIBUS SIMATIC DP est conçu pour le raccordement des stations au bus PROFIBUS en environnement d’automatisation industrielle. Sa sortie de câble à 90° facilite l’implantation dans les armoires, coffrets et ensembles machine où l’espace en profondeur doit être maîtrisé. Cette géométrie permet d’obtenir un câblage plus propre, mieux guidé et plus adapté aux montages serrés autour des automates, modules de communication et équipements de terrain.

Transmission jusqu’à 12 Mbit/s pour réseaux PROFIBUS DP

Adapté aux applications PROFIBUS DP, ce connecteur prend en charge des débits de 9,6 kbit/s à 12 Mbit/s. Il convient donc aussi bien aux architectures existantes qu’aux installations demandant une communication rapide entre équipements. Son raccordement sur interface Sub-D 9 points côté appareil et sa connexion par vis côté câble PROFIBUS répondent aux besoins de maintenance, de remplacement et d’intégration sur lignes industrielles.

Prise PG intégrée pour diagnostic, paramétrage et mise en service

La présence d’une prise PG intégrée constitue un avantage pratique sur le terrain. Elle permet de conserver un point d’accès pour les opérations de programmation, de diagnostic ou de test sans devoir démonter le connecteur principal. Dans un environnement de maintenance industrielle, cet accès simplifie les interventions sur les réseaux PROFIBUS et limite les manipulations sur le câblage en place.

Résistance de terminaison intégrée avec fonction de coupure

Le connecteur intègre une résistance de terminaison commutable par curseur, avec fonction d’isolement. Cet élément est essentiel pour réaliser correctement les extrémités de segment sur un réseau PROFIBUS et préserver une topologie conforme. Pour l’installateur comme pour l’exploitant, cela facilite la mise en service, les opérations de contrôle de ligne et l’organisation des points de terminaison sans ajouter d’accessoire séparé.

Format compact pour coffrets, baies et postes décentralisés

Avec un encombrement de 15,8 mm de largeur, 64 mm de hauteur et 35,6 mm de profondeur, ce connecteur est pensé pour s’intégrer dans des espaces techniques contraints. Son boîtier en matière synthétique et son verrouillage par presse-étoupe contribuent à un montage net et adapté au cheminement du câble. Ce format compact est particulièrement intéressant dans les armoires d’automatisme, autour des API, interfaces de communication et périphériques déportés.

Plage de température adaptée aux conditions industrielles

Ce modèle est prévu pour une température de service de -25 à 60 °C et une température ambiante pouvant aller de -40 à 70 °C. Ces valeurs le destinent aux environnements industriels soumis à des variations thermiques importantes lors du stockage, de l’installation ou de l’exploitation. Il répond ainsi aux contraintes courantes rencontrées dans les ateliers, locaux techniques, machines spéciales et installations de process.

Protection IP20 pour montage en environnement maîtrisé

Une fois monté, le connecteur présente un indice de protection IP20. Il est donc destiné à une intégration dans des environnements protégés comme les coffrets, armoires électriques et enveloppes techniques. Cette configuration correspond aux usages classiques en automatisation industrielle, où la connectique de bus est installée à l’abri tout en restant accessible pour la maintenance et l’évolution du réseau.

Un choix pertinent pour le câblage des équipements SIMATIC DP

Ce connecteur PROFIBUS 12 Mbps à sortie 90° s’adresse aux professionnels recherchant une solution adaptée au raccordement des équipements SIMATIC DP et des stations de bus de terrain. Entre son accès PG, sa terminaison intégrée et son format compact, il répond aux attentes des intégrateurs, tableautiers et mainteneurs qui veulent un raccordement clair, fonctionnel et bien adapté aux contraintes réelles des réseaux industriels.
