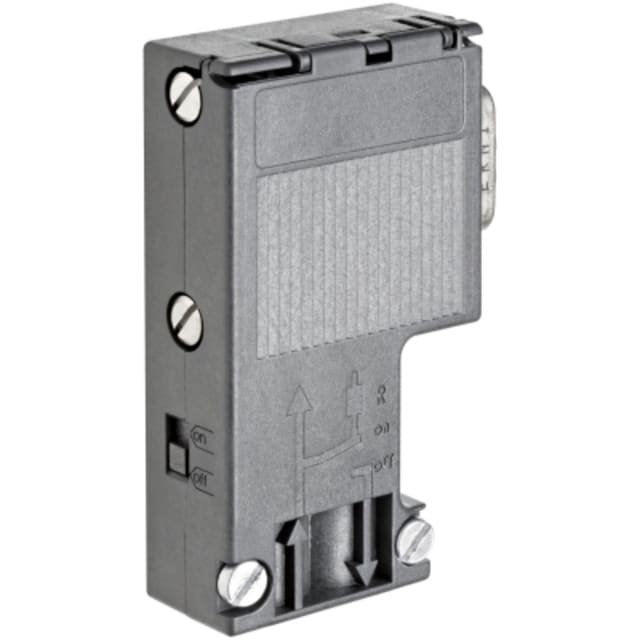

Connecteur Profibus DP 12 Mbps sortie 90° 6ES79720BA120XA0

Connecteur PROFIBUS DP 12 Mbps à sortie 90° pour intégration en armoire et machine

Ce connecteur PROFIBUS DP SIMATIC est conçu pour le raccordement de réseaux RS485 jusqu’à 12 Mbit/s dans les environnements d’automatisme industriel. Sa sortie de câble à 90° facilite l’intégration dans les armoires électriques, coffrets de commande et équipements machine lorsque l’espace de passage est limité ou lorsque le cheminement du câble doit rester propre et maîtrisé. Il convient particulièrement aux installations où l’orientation du départ de câble participe à une implantation plus compacte.

Format compact pour montage propre dans les espaces réduits

Avec un encombrement de 15,8 mm de large, 64 mm de haut et 35,6 mm de profondeur, ce connecteur industriel se prête bien aux montages denses sur automates, interfaces et équipements de terrain. Son gabarit étroit permet de limiter l’occupation en façade, tout en conservant une manipulation adaptée lors du raccordement et de la mise en service. Pour les intégrateurs et mainteneurs, ce format est un vrai atout dans les architectures PROFIBUS où chaque millimètre compte.

Raccordement RS485 avec sortie coudée 90° sans prise PG

Cette version est destinée au bus PROFIBUS avec connexion RS485 et ne comporte pas de prise PG en façade. Elle répond ainsi aux besoins de raccordement direct lorsque l’objectif est d’assurer une liaison de bus simple, nette et sans interface de programmation additionnelle sur le connecteur. La sortie coudée à 90° aide à réduire les contraintes mécaniques sur le câble et à mieux guider le départ dans les chemins de câbles, goulottes ou enveloppes techniques.

Résistance de terminaison intégrée avec fonction de séparation

Le connecteur intègre une résistance de terminaison avec fonction de séparation, un point important pour la structuration correcte d’un segment PROFIBUS. Cette conception simplifie la mise en œuvre en évitant d’ajouter un accessoire externe pour la terminaison de ligne. Dans une installation industrielle, cela contribue à rendre le câblage plus lisible et plus pratique lors des opérations de maintenance, de test ou de modification d’un tronçon de réseau.

Serrage par presse-étoupe pour maintien du câble

Le verrouillage par presse-étoupe apporte un maintien mécanique adapté au câble raccordé et participe à une sortie de câble bien guidée. Ce type de serrage est pertinent dans les installations où l’on recherche un montage ordonné et une bonne tenue du câble à l’entrée du connecteur. Le boîtier en matière synthétique permet par ailleurs de conserver un ensemble léger et adapté aux usages courants en automatisme et connectique machine.

Plage de température adaptée aux environnements industriels

Ce connecteur PROFIBUS DP est prévu pour une température ambiante de -40 à +70 °C, avec une température de service de -25 à +60 °C. Ces caractéristiques le destinent aux applications industrielles soumises à des variations thermiques marquées, aussi bien en coffret qu’au sein d’équipements techniques. Pour le tableautier, l’intégrateur ou le service maintenance, cette amplitude facilite la sélection du bon composant dans des contextes d’exploitation exigeants.

Indice de protection IP20 pour montage en environnement protégé

Avec un indice de protection IP20 une fois monté, ce connecteur est destiné à être installé dans un environnement protégé tel qu’une armoire, un coffret ou une zone technique maîtrisée. Ce niveau de protection correspond à l’usage classique des connecteurs de bus en automatisme, là où la connectique est intégrée dans un ensemble électrique conçu pour préserver les liaisons de communication et assurer une implantation cohérente du réseau.

Un choix pertinent pour les réseaux SIMATIC et architectures PROFIBUS DP

Ce connecteur s’adresse aux professionnels qui recherchent une solution précise pour relier un équipement SIMATIC ou toute architecture PROFIBUS DP compatible, avec une sortie de câble latérale à 90° et une transmission jusqu’à 12 Mbps. Il convient aux projets neufs comme aux remplacements ciblés, en apportant une configuration claire : connecteur RS485 compact, sans prise PG, avec terminaison intégrée, pensé pour le câblage machine, la connectique d’automatisme et les réseaux industriels structurés.
