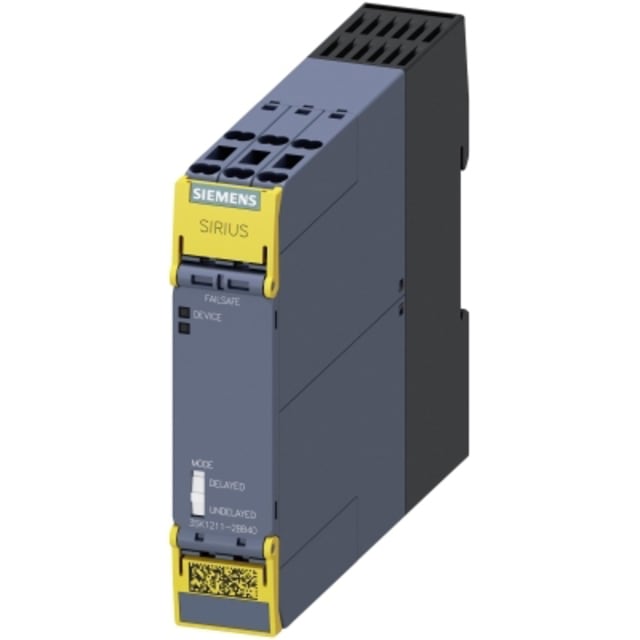

Bloc logique de sécurité extension sorties 4RO 3SK12112BB40

Bloc logique de sécurité extension sorties 4RO pour architecture SIRIUS 3SK1

Ce bloc logique de sécurité extension sorties 4RO est conçu pour compléter une installation de sécurité machine basée sur la gamme SIRIUS 3SK1. Il permet d’ajouter des circuits d’autorisation supplémentaires lorsque le relais de sécurité principal doit piloter davantage d’organes de coupure, de contacteurs ou de chaînes de commande de sécurité. Cette version fonctionne en 24 V DC et s’intègre dans une logique d’extension de sorties, en cohérence avec les architectures de sécurité industrielles nécessitant une distribution plus large des contacts de sécurité.

Extension de sorties avec 4 contacts de sécurité et 1 contact de signalisation

Ce module d’extension met à disposition 4 sorties relais de sécurité à contacts NO, adaptées aux fonctions d’autorisation dans une chaîne de sécurité. Il intègre également 1 contact NC à ouverture forcée destiné à la signalisation ou à la surveillance du module dans l’ensemble du système. Cette configuration est particulièrement utile pour multiplier les points de coupure tout en gardant une lecture claire de l’état du dispositif au sein de l’armoire.

Conçu pour être associé à un relais de sécurité de base

Il ne s’agit pas d’un module autonome de surveillance d’arrêt d’urgence, de capteur, de commutateur magnétique ou de dispositif optoélectronique. Sa vocation est d’étendre les possibilités d’un relais de sécurité de base compatible. Dans une installation machine, cela permet de conserver la logique de sécurité principale sur l’unité de base, tout en augmentant le nombre de sorties disponibles pour la commande sécurisée des actionneurs et des interfaces associées.

Compatibilité avec les exigences élevées de sécurité fonctionnelle

Ce bloc d’extension s’inscrit dans des applications où le niveau de performance visé est élevé, avec un niveau e selon EN ISO 13849-1 et un SIL 3 selon IEC 61508, dans le cadre d’un système correctement conçu. Il est prévu pour une catégorie d’arrêt 0 selon IEC 60204, ce qui correspond à une coupure immédiate de l’énergie en cas de déclenchement de la fonction de sécurité. Ce positionnement le rend pertinent pour les machines industrielles où la logique d’arrêt doit être franche, rapide et clairement maîtrisée.

Raccordement à ressort à cage pour câblage d’armoire rationnel

L’exécution avec raccordement à ressort à cage facilite le câblage en environnement industriel, avec une connexion rapide et adaptée aux interventions en coffret. Ce type de borne convient particulièrement aux intégrateurs, câbleurs et mainteneurs qui recherchent une mise en œuvre propre sur des ensembles de commande compacts. L’absence de bornes amovibles oriente ce produit vers une intégration fixe et structurée dans l’armoire électrique.

Format compact pour intégration dans les coffrets et armoires

Avec une largeur de 22,5 mm, une hauteur de 100 mm et une profondeur de 121,6 mm, ce module présente un encombrement étroit, bien adapté aux tableaux et armoires où la densité de composants est un critère important. Son format permet d’ajouter des sorties de sécurité sans pénaliser fortement l’espace disponible sur le panneau, ce qui est un avantage concret lors de la conception ou de l’évolution d’une armoire de sécurité machine.

Un choix pertinent pour l’extension de commande sécurisée

Ce bloc logique de sécurité extension sorties 4RO répond aux besoins des professionnels qui doivent augmenter le nombre de contacts de sécurité disponibles sans modifier la logique principale de leur système. Il convient particulièrement aux projets d’automatisation industrielle, de protection machine et de mise en conformité d’ensembles nécessitant plusieurs circuits d’autorisation. Dans une boutique de matériel électrique industriel, c’est une solution ciblée pour les intégrations SIRIUS 3SK1 demandant une extension de sorties claire, compacte et techniquement cohérente.
