Relais de sécurité SIRIUS 3 contacts NO 3SK11111AB30

Relais de sécurité SIRIUS 3SK1111 pour fonctions d’arrêt et de surveillance machine

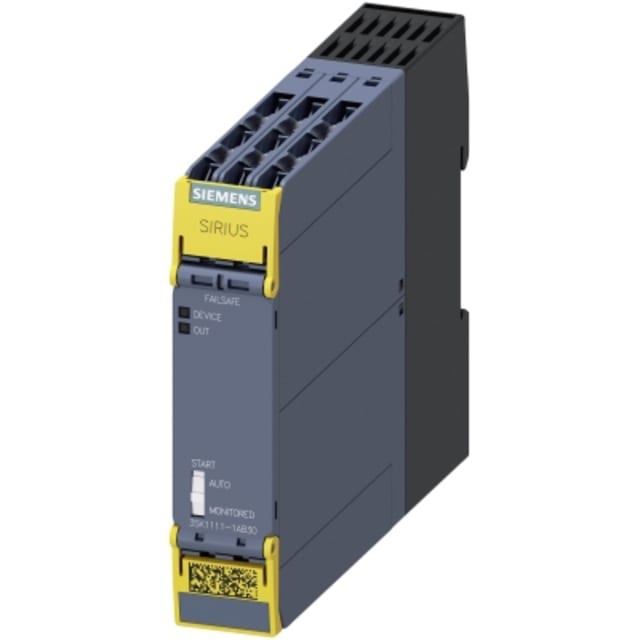

Le relais de sécurité SIRIUS 3SK1111-1AB30 est un module compact conçu pour la surveillance de circuits de sécurité sur machines et équipements industriels. Il convient aux fonctions d’arrêt d’urgence, à la surveillance de portes de protection, de commutateurs de position, de dispositifs optoélectroniques et de commutateurs magnétiques. Cette version standard à sorties relais répond aux architectures de sécurité exigeantes tout en restant simple à intégrer dans une armoire de commande.

Configuration d’entrées monocanal ou bi-canal pour une intégration souple

Ce relais de sécurité accepte une évaluation des entrées en mode monocanal et bi-canal, ce qui facilite l’adaptation au câblage et à la logique de sécurité de l’installation. Il prend en charge les capteurs à potentiel libre ou non, avec entrée de démarrage dédiée et circuit de réaction pour le contrôle des contacteurs externes. Cette souplesse permet de l’utiliser aussi bien sur des circuits d’arrêt d’urgence que sur des chaînes de sécurité associées à des protecteurs mobiles ou à des barrières immatérielles.

3 sorties de sécurité instantanées pour la coupure de la chaîne de commande

Le 3SK1111-1AB30 dispose de 3 contacts de sécurité NO non retardés, particulièrement adaptés au pilotage de contacteurs ou au report de l’ordre d’autorisation dans une chaîne de sécurité. Une sortie de signalisation complémentaire est également présente pour le retour d’état. Cette architecture en sorties instantanées permet de bâtir des circuits de sécurité clairs, rapides et efficaces, sans temporisation inutile lorsque l’application impose une réaction immédiate.

Niveau de sécurité élevé pour applications industrielles exigeantes

Ce modèle est donné pour un niveau de performance jusqu’au niveau e selon EN ISO 13849-1 et un SIL 3 selon IEC 61508. Il est ainsi destiné aux applications où la surveillance de la fonction de sécurité doit s’inscrire dans une démarche de conception rigoureuse. La catégorie d’arrêt 0 selon IEC 60204 indique une coupure immédiate de l’énergie par suppression de l’alimentation des actionneurs concernés, un principe couramment retenu pour les fonctions d’arrêt de sécurité machine.

Alimentation 24 V AC/DC et raccordement à vis pour un montage maîtrisé

Le relais fonctionne en 24 V AC/DC et utilise un raccordement électrique à vis, apprécié pour les installations où la tenue mécanique du serrage et la lisibilité du câblage sont prioritaires. Il accepte une large plage de tension de commande selon le mode utilisé, ce qui aide à sécuriser l’exploitation dans les environnements industriels. Avec une puissance absorbée de 2 W, il s’intègre facilement dans les coffrets de commande sans contrainte excessive sur l’alimentation de contrôle.

Format étroit 22,5 mm pour coffrets et armoires à espace limité

Avec une largeur de 22,5 mm, une hauteur de 100 mm et une profondeur de 121,6 mm, ce relais de sécurité SIRIUS est pensé pour les implantations compactes. Son encombrement réduit permet d’optimiser la place disponible sur le panneau de fond ou dans les ensembles de commande où plusieurs fonctions de sécurité doivent cohabiter. Ce format est particulièrement intéressant pour les rénovations d’armoires, les lignes automatisées et les machines spéciales où chaque module doit rester accessible et clairement repéré.

Un choix pertinent pour arrêt d’urgence, portes, capteurs magnétiques et dispositifs optiques

Ce relais convient à la surveillance des circuits d’arrêt d’urgence, des commutateurs de position, des commutateurs magnétiques ainsi que des équipements de protection optoélectroniques. Il ne vise pas les applications de muting, de capteurs tactiles ou de surveillance de vannes, ce qui permet de bien le positionner sur les besoins réels de la machine. Pour un intégrateur ou un mainteneur, c’est une solution adaptée lorsqu’il faut un relais de sécurité compact à 3 contacts NO instantanés, facile à identifier dans la gamme SIRIUS et cohérent avec les architectures de sécurité machine standards.
