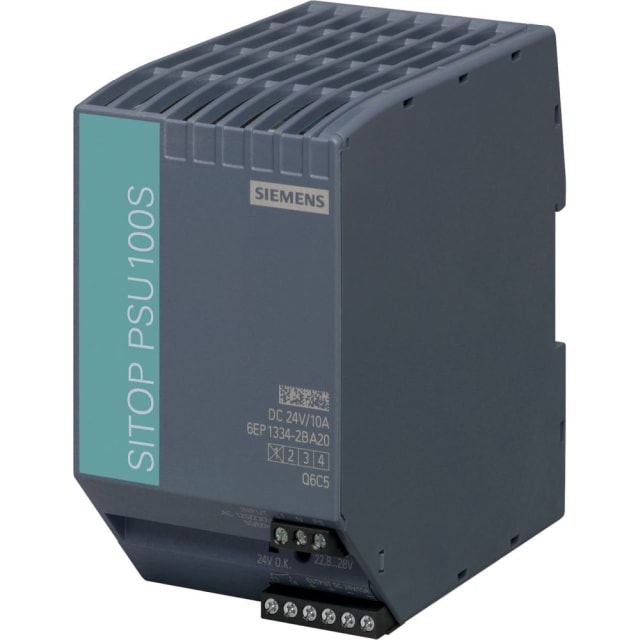

Alimentation stabilisée 24V 10A SITOP PSU100S 6EP13342BA20

Alimentation stabilisée 24 V DC pour automatismes, coffrets et distribution

La SITOP PSU100S 24V 10A est une alimentation stabilisée conçue pour fournir une tension continue de 24 V DC dans les installations électriques et d’automatisme. Avec une puissance débitée de 288 W et un courant nominal de 10 A, elle convient à l’alimentation de charges de commande, d’organes de pilotage, de modules d’interface, de relais, de capteurs, d’actionneurs et d’équipements de tableau nécessitant une alimentation DC propre et stable. Son format pour rail DIN facilite son intégration dans les armoires et coffrets techniques.

Entrée AC 120/230 V et sortie 24 V réglable

Cette alimentation SITOP PSU100S fonctionne à partir d’une alimentation alternative 120/230 V AC en 50/60 Hz et délivre une sortie 24 V DC. La tension de sortie est réglable, ce qui permet d’ajuster finement l’alimentation selon les besoins de l’installation ou de compenser certaines chutes de tension sur les lignes DC. Ce point est particulièrement utile dans les tableaux où plusieurs équipements 24 V sont alimentés depuis une même source et où la tenue de la tension en bout de ligne doit rester maîtrisée.

Capacité de sortie adaptée aux besoins industriels courants

Avec un courant nominal de 10 A et une valeur maximale indiquée à 12 A, cette alimentation DC répond aux besoins de nombreuses applications de distribution 24 V dans l’environnement industriel et tertiaire technique. Elle permet d’alimenter simultanément plusieurs consommateurs basse tension dans un coffret, tout en conservant une architecture compacte. Son positionnement en fait une solution pertinente pour les ensembles de commande, les armoires de process, les machines spéciales et les sous-ensembles électriques qui exigent une alimentation continue centralisée.

Montage sur rail DIN et encombrement optimisé en armoire

Prévue pour un montage sur barre profilée, cette alimentation s’installe directement sur rail DIN, ce qui simplifie la mise en œuvre dans les tableaux de distribution et de commande. Son raccordement électrique à vis est apprécié pour les câblages soignés et durables en environnement technique. Avec une largeur de 70 mm, une hauteur de 125 mm et une profondeur de 120 mm, elle offre un bon compromis entre réserve de puissance et compacité. Cette géométrie facilite l’organisation interne du coffret, notamment lorsque l’espace disponible est limité autour des protections, borniers et appareillages modulaires.

Protection contre les courts-circuits et alimentation stabilisée

Le produit est conçu comme une alimentation stabilisée avec résistance aux courts-circuits. Dans une installation 24 V DC, cela contribue à maintenir une alimentation adaptée aux équipements sensibles de commande et de signalisation, tout en apportant une meilleure maîtrise du comportement de la source face aux défauts de sortie. Pour l’intégrateur ou le tableautier, cela représente un choix cohérent lorsque l’objectif est d’alimenter des circuits DC avec une tension régulée et un fonctionnement compatible avec les usages courants de l’automatisme.

Utilisation en coffret électrique avec indice de protection IP20

Cette alimentation est destinée à être installée dans un environnement protégé, typiquement à l’intérieur d’une armoire ou d’un coffret électrique. Son indice de protection IP20 correspond à cet usage en enveloppe, où les conditions de montage, de ventilation et de protection contre les contacts sont maîtrisées par l’ensemble du tableau. Elle s’intègre donc naturellement dans les architectures de distribution électrique interne, en amont des circuits 24 V dédiés aux automatismes, à la commande et aux auxiliaires.

Une solution SITOP PSU100S pensée pour les alimentations DC de tableau

La gamme SITOP PSU100S est largement utilisée lorsqu’il faut disposer d’une alimentation DC standard pour les applications de machine et d’installation. Cette version 24 V / 10 A répond précisément aux besoins des utilisateurs recherchant une alimentation DIN pour tableau capable de fournir une réserve de courant adaptée aux charges courantes de contrôle et de distribution. Pour un projet neuf, une maintenance d’armoire ou un remplacement à l’identique, elle apporte une réponse claire pour constituer une alimentation 24 V centralisée, lisible et facile à intégrer dans une architecture électrique professionnelle.
