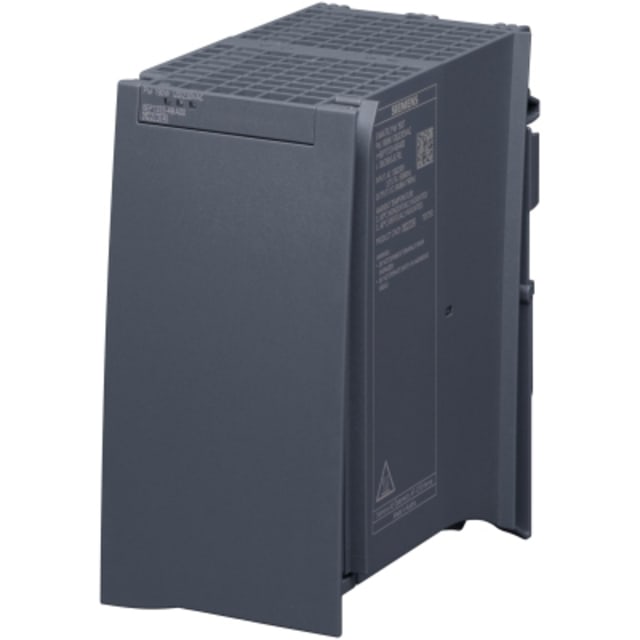

Alimentation 24 V 8 A SIMATIC PM 1507 6EP13334BA00

Alimentation 24 V 8 A conçue pour l’environnement SIMATIC S7-1500

L’alimentation SIMATIC PM 1507 délivre une sortie 24 V DC avec un courant nominal de 8 A, soit une puissance disponible de 192 W. Elle est pensée pour l’alimentation de charge dans les installations autour de l’écosystème SIMATIC S7-1500, avec un format adapté aux intégrations en armoire électrique lorsque l’on recherche une alimentation DC stable, dédiée aux automatismes et aux équipements de commande.

Sortie stabilisée pour une alimentation continue maîtrisée

Ce modèle fournit une tension de sortie réglée de 24 V DC, non réglable par l’utilisateur, ce qui simplifie le choix et sécurise l’intégration lorsque l’application exige une valeur fixe. Son courant de sortie maximal de 8 A permet d’alimenter efficacement automates, modules associés et circuits auxiliaires en 24 V continu, tout en conservant une alimentation stabilisée adaptée aux usages industriels courants.

Entrée AC 120/230 V pour une intégration directe en tableau

La PM 1507 fonctionne sur alimentation alternative 120/230 V en 50/60 Hz. Cette configuration facilite son insertion dans de nombreux coffrets et tableaux de distribution, sans recourir à une architecture d’alimentation complexe. Pour l’intégrateur, cela signifie une mise en œuvre claire sur réseau monophasé AC avec conversion directe vers un 24 V DC exploitable pour les circuits de commande.

Protection contre les courts-circuits et continuité d’alimentation

L’appareil est résistant aux courts-circuits, un point important pour les environnements de commande et de distribution où la protection du circuit d’alimentation participe à la tenue de l’installation. La fiche technique Siemens indique également un temps de maintien minimal en cas de microcoupure, utile pour mieux encaisser les perturbations brèves du réseau et préserver l’alimentation des équipements raccordés.

Montage sur rail et encombrement adapté aux armoires électriques

Cette alimentation 24 V 8 A est prévue pour un montage sur rail. Elle n’est pas destinée au montage mural ni au montage direct, ce qui en fait une solution cohérente pour les armoires organisées autour d’un rail DIN. Avec une largeur de 75 mm, une hauteur de 147 mm et une profondeur de 129 mm, elle offre un encombrement à anticiper facilement lors de la conception ou du rééquipement d’un tableau électrique.

Raccordement pratique pour le câblage en atelier ou sur site

Le raccordement électrique est réalisé par bornes à vis ou à ressort selon l’exécution indiquée, un avantage pour s’adapter aux habitudes de câblage et aux exigences de maintenance. Cette configuration permet une connexion propre de l’arrivée AC et du départ 24 V DC, dans une logique de câblage structurée pour les coffrets d’automatisme, de protection et de distribution électrique.

Indice IP20 pour installation en enveloppe adaptée

Avec un indice de protection IP20, cette alimentation est conçue pour être installée dans un environnement protégé, typiquement à l’intérieur d’un coffret ou d’une armoire. Ce positionnement correspond aux usages en automatisme et en distribution de puissance de commande, où la protection mécanique et électrique est assurée par l’enveloppe de l’installation.

Un choix pertinent pour les besoins 24 V DC de commande et d’automatisme

Pour un besoin d’alimentation DIN 24 V DC capable de fournir 8 A, ce modèle SIMATIC PM 1507 constitue une solution claire pour les intégrations orientées automatisme, commande et alimentation de charges en armoire. Son format rail, sa sortie stabilisée 24 V, sa puissance de 192 W et sa compatibilité avec l’univers SIMATIC S7-1500 en font un produit particulièrement adapté aux tableaux techniques exigeant une alimentation continue dédiée et bien dimensionnée.
