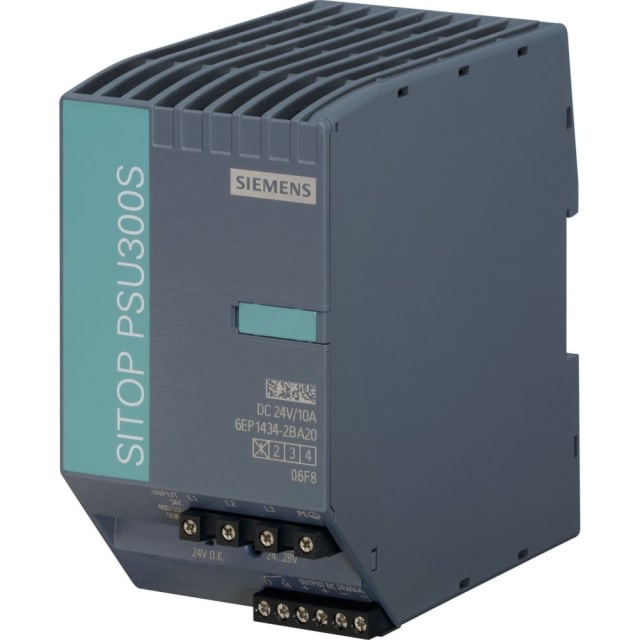

Alimentation stabilisée 24V 10A triphasée 6EP14342BA20

Alimentation stabilisée 24 V DC 10 A pour installations triphasées

Cette alimentation stabilisée 24 V 10 A est conçue pour convertir une alimentation triphasée AC en une sortie continue 24 V DC régulée, avec une puissance disponible de 240 W. Elle répond aux besoins des tableaux électriques, armoires de commande et ensembles de distribution nécessitant une alimentation continue stable pour les automatismes, relais, capteurs, interfaces ou organes de commande en 24 V.

Format adapté au montage sur rail DIN en armoire

Prévue pour une intégration en environnement de tableau, cette alimentation s’installe sur rail profilé et convient au montage en coffret. Son encombrement de 70 mm de large permet une implantation rationnelle dans les armoires où la place doit être maîtrisée, tout en conservant une profondeur de 120 mm et une hauteur de 125 mm adaptées à une architecture de distribution structurée.

Entrée triphasée large plage pour réseaux AC 400 à 500 V

Le produit accepte une alimentation AC triphasée avec une tension nominale de 400 V à 50 Hz et 500 V à 60 Hz. Cette conception permet son usage sur des installations industrielles ou techniques alimentées en triphasé, avec une architecture cohérente pour les équipements de commande en courant continu. La technologie d’alimentation stabilisée facilite l’obtention d’une tension de sortie propre et exploitable pour les circuits 24 V sensibles aux variations d’alimentation.

Sortie régulée 24 V avec courant nominal de 10 A

Avec une sortie nominale de 24 V DC et un courant de 10 A, cette alimentation convient à l’alimentation de plusieurs consommateurs 24 V au sein d’un même ensemble électrique. La tension de sortie est réglable, ce qui permet d’ajuster le niveau de tension selon les exigences du montage ou les contraintes de câblage, tout en conservant une base de fonctionnement centrée sur le 24 V continu.

Protection contre les courts-circuits pour une exploitation maîtrisée

Le produit est indiqué comme résistant aux courts-circuits, un point important pour les applications de commande et de distribution en basse tension continue. Cette caractéristique contribue à sécuriser l’alimentation des circuits raccordés lors d’un défaut en sortie, et s’avère particulièrement pertinente dans les ensembles où plusieurs départs 24 V coexistent dans le même coffret.

Raccordement à vis pour un câblage clair et robuste

Le raccordement électrique s’effectue par bornes à vis, une solution appréciée pour les installations fixes en tableau. Ce mode de connexion facilite le serrage des conducteurs et l’organisation du câblage d’entrée triphasée comme de la sortie 24 V DC. Il s’intègre naturellement dans les environnements techniques où la lisibilité du câblage et la tenue mécanique des connexions sont recherchées.

Conçue pour les applications de distribution et d’automatisme

Avec son indice de protection IP20, cette alimentation est destinée à être installée dans une enveloppe adaptée, typiquement une armoire ou un coffret électrique. Elle constitue une solution pertinente pour créer ou maintenir un bus 24 V continu dans les applications de pilotage, de commande et de distribution électrique, lorsque l’installation dispose d’une arrivée triphasée et qu’une alimentation DC stable de 10 A est nécessaire.
