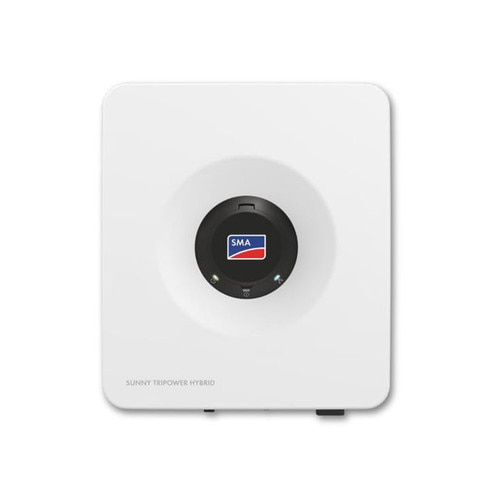

Onduleur solaire hybride 15 kW triphasé STPH15-60

Préparer un générateur photovoltaïque jusqu’à 22,5 kWc

Le STPH15-60 distingue la puissance des modules raccordables de celle de sa sortie alternative. Le générateur peut atteindre 22,5 kWc aux conditions STC, tandis que l’onduleur délivre nominalement 15 kW. Cette distinction guide le dimensionnement du projet et évite d’interpréter la capacité du champ photovoltaïque comme une puissance réseau disponible en permanence.

Répartir les strings dans la fenêtre de fonctionnement

Trois trackers MPP sont disponibles pour gérer des entrées indépendantes. Sur la version 15 kW, la plage MPP à puissance nominale est de 300 à 850 V. La conception des strings doit également respecter la tension PV maximale de 1000 V et le courant utilisable maximal de 18 A par entrée, selon la fiche fabricant.

Adapter la puissance de stockage à la batterie

La capacité de l’onduleur ne garantit pas à elle seule une charge ou une décharge de 15 kW avec toutes les batteries. Le tableau SMA prévoit par exemple 9,5 kW avec une Storage M12.3 et 15 kW avec une Storage M20.5. La batterie et ses caractéristiques constituent donc des critères de sélection à part entière.

Coordonner les équipements avec la gestion intégrée

Le System Manager intégré permet de regrouper jusqu’à dix appareils compatibles, dont un maximum de cinq onduleurs. Les interfaces Ethernet, Wi-Fi et BAT-CAN participent aux échanges prévus dans l’architecture. Le projet doit définir le rôle de chaque équipement et les connexions nécessaires avant la mise en service et la configuration du pilotage énergétique.

Prévoir les accessoires et la pose murale

Le secours du bâtiment utilise la solution SMA Backup optionnelle et les composants compatibles définis pour l’installation. L’onduleur lui-même se fixe au mur : ses dimensions sont de 467×555×239 mm et sa masse est annoncée à 33,5 kg. La préparation doit intégrer le support de fixation, la manutention et les dégagements prescrits par SMA.
