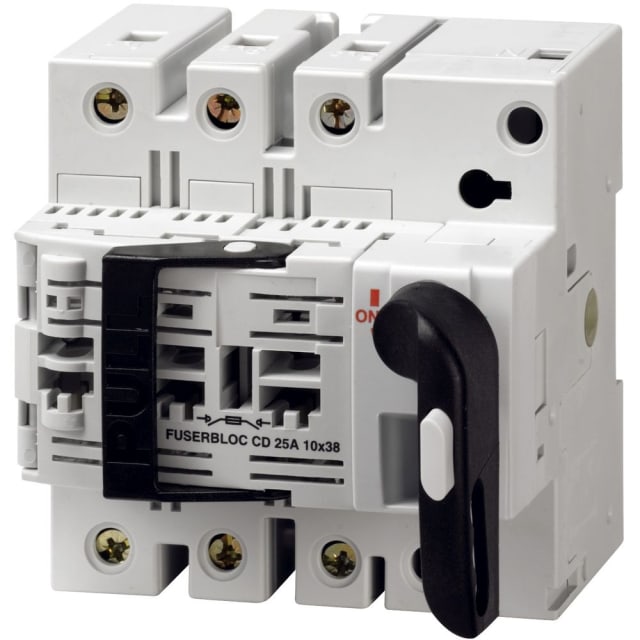

Interrupteur porte-fusible 3P 25A 10×38 36313002

Interrupteur porte-fusible 3P 25A 10×38 pour coupure et protection en tableau

Cet interrupteur porte-fusible 3 pôles 25 A au format 10×38 est conçu pour assurer à la fois la fonction de sectionnement et l’intégration de fusibles cylindriques dans les installations de distribution électrique. Sa configuration en 3 pôles le rend adaptée à la coupure de circuits triphasés, avec une lecture claire de l’état de commande en façade grâce à sa manette rotative courte positionnée à l’avant. C’est une solution technique particulièrement pertinente pour les tableaux où l’on recherche un appareil compact, lisible et fonctionnel pour la protection dédiée de départs électriques.

Format 10×38 et calibre 25 A pour départs électriques ciblés

Compatible avec des fusibles 10×38 mm, ce modèle répond aux besoins de protection sélective sur des circuits nécessitant un calibre de 25 A. Ce format est couramment retenu lorsque l’on souhaite combiner encombrement maîtrisé, remplacement simple des fusibles et bonne intégration dans les ensembles de distribution. Il convient ainsi aux applications où la protection du circuit doit être assurée par fusibles tout en conservant une vraie fonction d’isolement de l’alimentation par manœuvre manuelle.

Utilisation en interrupteur principal et en interrupteur de sécurité

Ce porte-fusible peut être utilisé aussi bien en interrupteur principal qu’en interrupteur de sécurité, ce qui élargit ses possibilités d’intégration dans un coffret ou un tableau électrique. Cette double vocation facilite la conception d’ensembles où la coupure doit rester immédiatement accessible depuis l’avant de l’appareil. La présence d’un dispositif d’arrêt d’urgence dans son exécution permet également de l’envisager dans des architectures où la fonction de coupure visible et rapide fait partie des attentes d’exploitation.

Commande frontale par manette rotative courte pour une manœuvre directe

L’appareil est équipé d’une manette rotative courte avec actionnement en face avant. Cette conception favorise une prise en main simple lors des opérations de mise sous tension, de coupure ou d’isolement du circuit. Pour l’intégrateur comme pour l’exploitant, ce type de commande apporte un vrai confort de lecture en façade et simplifie l’organisation des appareillages dans les enveloppes électriques, notamment lorsque la place disponible impose une implantation rationnelle.

Tenue électrique élevée pour environnements de distribution exigeants

Avec une tension assignée d’utilisation jusqu’à 690 V en courant alternatif, ce modèle s’intègre dans des ensembles de distribution nécessitant une marge de compatibilité élevée. Sa puissance assignée en AC-23 à 400 V atteint 11 kW, ce qui le rend adapté aux circuits où la coupure en charge doit être assurée dans de bonnes conditions d’exploitation. Son courant conditionnel de court-circuit de 100 kA constitue également un point important pour les tableaux où le niveau de contrainte électrique impose un appareillage dimensionné pour des environnements techniques soutenus.

Raccordement par borne de cadre et entrée de câbles en haut ou en bas

Le raccordement principal s’effectue par borne de cadre, un choix apprécié pour obtenir une connexion nette et adaptée aux conducteurs de puissance dans les montages de tableau. L’entrée de câble possible en partie haute ou basse apporte davantage de souplesse au câblage et permet de s’adapter plus facilement à l’architecture interne du coffret. Ce point est particulièrement utile lorsque l’on cherche à conserver un cheminement propre des conducteurs, à limiter les croisements et à optimiser le temps d’intégration.

Protection frontale IP20 et intégration cohérente en enveloppe électrique

La protection frontale IP20 répond à une utilisation en environnement de tableau ou de coffret, où l’appareil est intégré dans une enveloppe assurant la protection globale de l’installation. Ce niveau de protection en face avant convient à une implantation maîtrisée dans des ensembles techniques où l’accessibilité de la commande doit rester compatible avec les exigences de sécurité d’exploitation. L’appareil n’est pas prévu pour un montage au sol ni pour un montage sur barres collectrices en saillie, ce qui oriente clairement son usage vers des intégrations structurées en distribution électrique.

Un choix pertinent pour la protection spécifique de circuits triphasés

Ce sectionneur porte-fusible 3P 25 A 10×38 constitue un choix précis pour les professionnels recherchant un appareillage de protection spécifique pour départ triphasé, avec coupure manuelle, porte-fusibles intégrés et commande directe en façade. Il répond bien aux besoins des tableaux de distribution, coffrets techniques et ensembles de protection où la lisibilité de la coupure, la compacité et l’usage de fusibles cylindriques 10×38 sont des critères déterminants. Son positionnement technique en fait une réponse cohérente pour les installations qui demandent une protection dédiée, bien identifiée et simple à exploiter.
