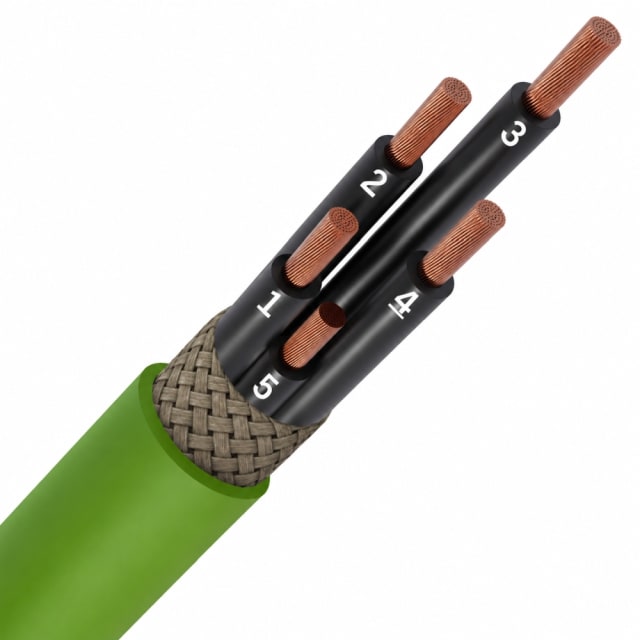

Câble de commande blindé LIHCH LS0H Cca 5×1,5 mm²

Câble de commande blindé 5G1,5 mm² pour environnements techniques

Ce câble de commande blindé LIHCH LS0H Cca 5×1,5 mm² est conçu pour les liaisons de commande, de signalisation et de transmission dans les installations où la stabilité des signaux et la maîtrise des perturbations électromagnétiques sont recherchées. Sa configuration en 5 conducteurs souples de 1,5 mm² convient particulièrement aux circuits de pilotage, aux armoires, aux automatismes, aux équipements de régulation et aux applications de sécurité nécessitant plusieurs voies dans un seul câble rond et compact.

Blindage par tresse pour limiter les perturbations

Le blindage global par tresse constitue un atout important pour les installations exposées aux interférences électriques générées par des moteurs, variateurs, contacteurs ou équipements de puissance. Il aide à préserver l’intégrité des informations transmises sur les conducteurs de commande. Cette construction en fait un choix pertinent pour les cheminements en environnement industriel, tertiaire technique ou dans les ensembles câblés où la coexistence entre puissance et commande demande une attention particulière.

Gaine LS0H et classement Cca pour une pose plus adaptée aux bâtiments

Sa gaine extérieure LS0H répond à une logique d’installation orientée vers une faible émission de fumées et une très faible acidité des dégagements en cas d’incident thermique. Le classement de réaction au feu Cca s1 d2 a1 apporte une lecture claire de son comportement : faible production de fumée, acidité limitée et câble pensé pour des usages où les exigences de pose en bâtiment sont plus structurées qu’avec un câble standard. C’est une solution cohérente pour les réseaux de commande installés dans des zones où les critères CPR entrent en ligne de compte.

Conducteurs souples en cuivre numérotés pour un câblage plus pratique

Les 5 âmes en cuivre nu de classe 5 offrent une bonne souplesse à la mise en œuvre, ce qui facilite le passage dans les chemins prévus, les rayons de courbure et le raccordement dans les coffrets ou tableaux. L’identification des conducteurs par numérotation simplifie le repérage lors du montage, de la maintenance et des interventions futures. L’absence de conducteur de protection confirme son positionnement comme câble de commande dédié, à sélectionner lorsque la fonction terre n’est pas intégrée au câble lui-même.

Format rond compact pour intégration en armoire et en cheminement

Avec un diamètre extérieur approximatif de 9,5 mm, ce câble présente un encombrement mesuré au regard de sa composition en 5 x 1,5 mm² blindé. Sa géométrie ronde favorise une pose propre dans les goulottes, chemins de câbles, passages techniques et équipements de commande. Son rayon de courbure minimal de 20 fois le diamètre doit être pris en compte pour préserver la tenue mécanique du câble, notamment lors des changements de direction ou des entrées dans les enveloppes.

Caractéristiques électriques et thermiques adaptées à la commande

Ce modèle est donné pour une tension nominale de 300/500 V, ce qui correspond aux besoins courants des circuits de commande et de signal. Il accepte une température de pose de -5 à 70 °C ainsi qu’une température de service statique de -15 à 70 °C. Ces valeurs permettent de viser une utilisation dans de nombreux environnements techniques intérieurs ou protégés, à condition de respecter les conditions de mise en œuvre et le dimensionnement global de l’installation.

Un câble de commande blindé pensé pour les installations lisibles et bien dimensionnées

Grâce à sa section de 1,5 mm², à ses conducteurs souples numérotés, à son blindage tressé et à sa conception LS0H Cca, ce câble LIHCH-OZ répond aux besoins des professionnels recherchant une solution claire pour le câblage de commande multipolaire. Il convient lorsque l’on souhaite regrouper plusieurs liaisons dans une seule gaine, améliorer l’organisation du câblage et conserver une lecture simple des conducteurs au moment du raccordement comme lors des opérations d’entretien.
