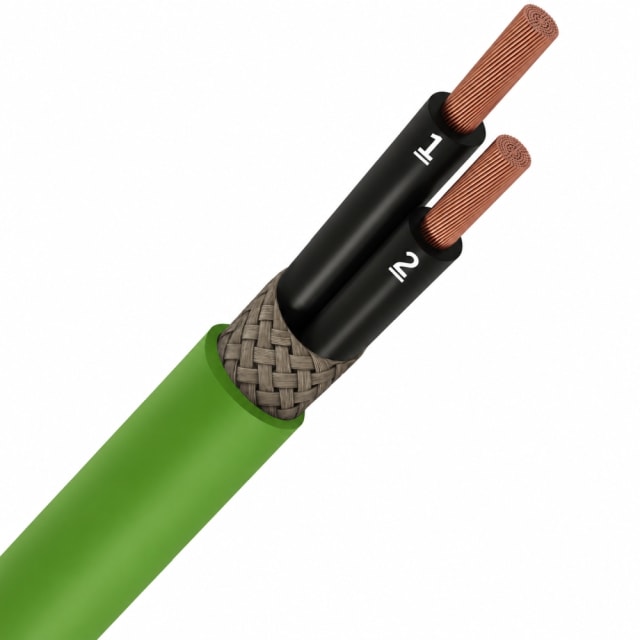

Câble de commande blindé LIHCH LS0H 2x1mm² Cca vert

Câble de commande blindé LS0H pour liaisons de contrôle et de signal

Ce câble de commande blindé LIHCH LS0H 2x1mm² Cca vert est conçu pour les circuits de contrôle, de commande et de transmission de signaux lorsqu’une bonne tenue aux perturbations électromagnétiques est recherchée. Sa configuration 2 conducteurs de 1 mm² convient aux liaisons d’équipements, d’automatismes, d’appareils de régulation ou de commandes techniques nécessitant un câble souple, compact et protégé. Sa géométrie ronde facilite une pose propre et régulière dans les cheminements adaptés.

Blindage par tresse pour limiter les perturbations

Le blindage global par tresse constitue un atout important dans les environnements où circulent des signaux de commande sensibles. Il aide à réduire l’influence des parasites électromagnétiques pouvant perturber les échanges entre équipements. Ce type de construction est particulièrement pertinent pour les installations techniques comportant variateurs, armoires de commande, automatismes ou appareils de mesure. Le repérage des conducteurs par numérotation permet en parallèle un câblage plus lisible et plus rapide lors du raccordement.

Âmes souples en cuivre pour une mise en œuvre plus pratique

Les conducteurs en cuivre nu de classe 5 apportent la souplesse attendue pour les opérations de tirage, de passage et de raccordement dans les installations de commande. Avec une section nominale de 1 mm² et 2 conducteurs, ce câble répond aux besoins courants de nombreuses liaisons de pilotage. Son diamètre extérieur d’environ 6,3 mm permet de conserver un encombrement maîtrisé dans les goulottes, coffrets et passages techniques, tout en gardant une structure suffisamment robuste pour une utilisation fixe.

Gaine LS0H et classement CPR Cca pour les environnements techniques

Ce câble de commande LIHCH bénéficie d’une gaine LS0H, c’est-à-dire à faible émission de fumées et sans halogène, un choix apprécié pour les cheminements intérieurs et les zones techniques où l’on souhaite limiter les fumées en cas d’échauffement important ou d’incident. Son classement CPR Cca, complété par les indices s1, d2 et a1, apporte une information claire sur son comportement au feu : faible production de fumée, niveau défini pour les gouttelettes enflammées et très faible acidité des émissions. C’est un point de sélection utile pour comparer les câbles destinés aux bâtiments et aux installations structurées.

Caractéristiques électriques adaptées aux circuits de commande

Le câble présente une tension nominale Uo/U de 300/500 V, ce qui le destine aux fonctions de commande et de signalisation dans de nombreux ensembles électriques. L’absence de conducteur de protection confirme son positionnement sur des liaisons de contrôle plutôt que sur l’alimentation avec terre intégrée. Cette conception ciblée permet de choisir un câble cohérent avec l’usage réel, sans surdimensionner inutilement l’installation.

Pose fixe et contraintes mécaniques à respecter

Pour une installation durable, il convient de respecter son rayon de courbure minimal de 20 fois le diamètre extérieur. Cette donnée est importante lors du passage dans les angles, les goulottes ou les coffrets compacts afin d’éviter une contrainte excessive sur la structure du câble et sur le blindage. La température de pose s’étend de -5 à 70 °C, tandis que la température de service statique va de -15 à 70 °C, ce qui le rend compatible avec de nombreuses ambiances techniques en usage fixe.

Un format pertinent pour les installations de commande exigeantes

Avec son blindage tressé, ses 2 conducteurs souples numérotés de 1 mm², sa gaine LS0H et son classement CPR Cca, ce câble de commande blindé réunit les éléments attendus pour des liaisons techniques propres, lisibles et adaptées aux environnements où la maîtrise des perturbations et le comportement du câble en bâtiment comptent dans le choix final. C’est une solution bien adaptée pour les armoires, systèmes de commande, équipements de régulation et réseaux de signal dans lesquels la compacité, la souplesse et la protection électromagnétique sont recherchées.
