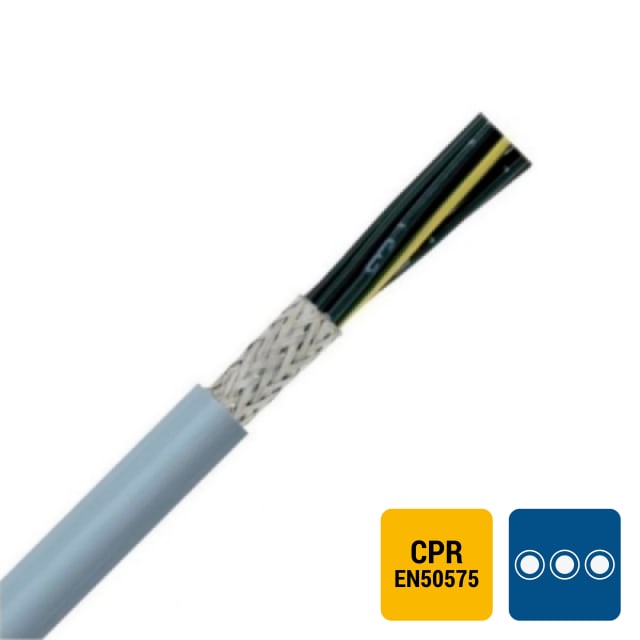

Câble de commande blindé LIYCY PVC 5G0,75 mm² Cca

Câble de commande blindé pour environnements de pilotage et de signal

Le câble de commande blindé LIYCY PVC 5G0,75 mm² Cca est conçu pour les liaisons de commande, de mesure et de signalisation nécessitant une transmission stable dans des installations techniques et des équipements industriels. Sa configuration en 5 conducteurs avec conducteur de protection permet d’alimenter et de raccorder des circuits de commande tout en gardant une organisation claire au câblage. La désignation LIYCY-JZ correspond à un câble souple blindé à isolation et gaine PVC, particulièrement adapté aux armoires, machines, automatismes et ensembles de régulation.

Blindage par tresse pour limiter les perturbations électromagnétiques

Ce câble intègre un blindage global par tresse, utile lorsque les liaisons passent à proximité d’appareils, moteurs, variateurs ou autres sources de perturbations. Ce blindage contribue à réduire l’influence des champs électromagnétiques sur les signaux transportés et aide à maintenir un fonctionnement plus propre des circuits de commande. Dans une installation où la stabilité des échanges entre organes de contrôle et équipements est importante, ce type de construction constitue un choix pertinent.

Âmes souples en cuivre 5G0,75 mm² pour une pose pratique

Avec ses conducteurs en cuivre nu de section nominale 0,75 mm² et son âme de classe 5 souple, ce câble de commande blindé facilite les cheminements dans les coffrets, goulottes et passages techniques. La souplesse des conducteurs améliore la maniabilité lors du tirage et du raccordement, notamment dans les espaces réduits ou lorsque plusieurs courbures sont nécessaires. Son diamètre extérieur d’environ 7,4 mm reste équilibré pour combiner compacité et tenue mécanique dans les installations fixes.

Repérage numéroté des conducteurs avec présence d’un conducteur de protection

Les conducteurs sont identifiés par numéros, ce qui simplifie le repérage au montage et lors des opérations de maintenance. Cette lecture claire est appréciée sur les installations de commande comportant plusieurs points de connexion ou des schémas détaillés. La présence d’un conducteur de protection permet également de répondre aux besoins de certains montages où la continuité de protection doit être intégrée directement dans le câble, sans ajout d’un conducteur séparé.

Gaine PVC grise et géométrie ronde pour une intégration propre

Sa gaine extérieure en PVC gris et sa construction ronde en font un câble facile à intégrer dans une installation électrique structurée. Ce format convient bien aux poses en cheminements organisés, aux traversées d’armoires et aux distributions internes de machines. Le PVC apporte une finition adaptée aux usages courants en commande et en raccordement, tandis que la forme ronde favorise une mise en place régulière et un aspect net dans les ensembles techniques.

Classement CPR Cca pour les projets exigeant un câble identifié

Ce modèle bénéficie d’un classement de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Pour les professionnels qui doivent sélectionner un câble de commande blindé avec classification CPR clairement définie, cette information est essentielle dans le choix de la bonne référence pour un chantier ou un équipement. Le marquage Cca permet d’orienter rapidement la sélection lorsque le projet impose un niveau de performance feu identifié dans la documentation technique.

Conditions de pose et d’utilisation à connaître avant installation

Le câble est prévu pour une tension nominale de 300/500 V, avec une température de pose de -5 à 70 °C et une plage de service statique de -15 à 70 °C. Son rayon de courbure minimal de 20 fois le diamètre doit être respecté pour préserver la structure du câble et faciliter une pose conforme. Avec un poids indicatif de 104 kg/km, il offre un bon compromis entre densité de construction, blindage global et maniabilité sur chantier comme en atelier.
