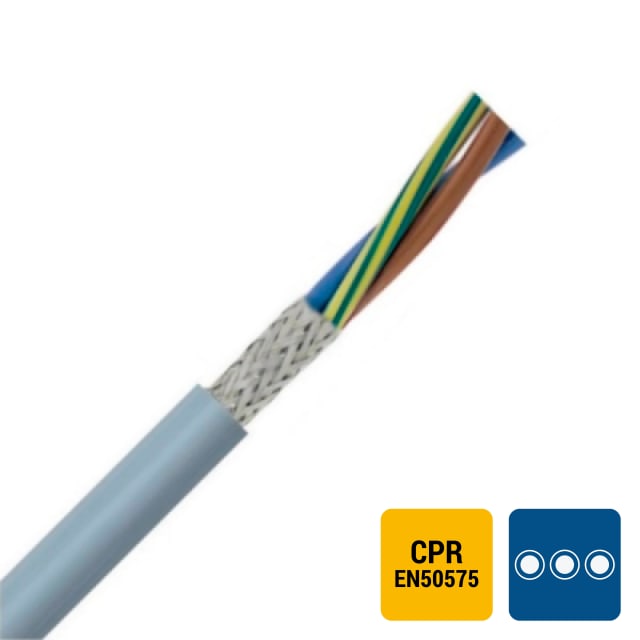

Câble de commande blindé PVC gris 3×1,5 mm² Cca

Câble de commande blindé 3×1,5 mm² pour environnements de pilotage et de signal

Ce câble de commande blindé PVC gris 3×1,5 mm² Cca est conçu pour les liaisons de commande, de mesure, de signalisation et d’asservissement dans les installations électriques et les équipements techniques. Sa construction en 3 conducteurs souples permet d’alimenter ou de transmettre des ordres entre organes de commande, coffrets, automatismes, capteurs ou actionneurs, avec une mise en œuvre adaptée aux installations où la compacité et la bonne tenue du câblage sont recherchées.

Blindage par tresse pour limiter les perturbations électromagnétiques

Son blindage global par tresse constitue un atout important dès qu’un câble de commande circule à proximité d’appareils, de moteurs, de variateurs ou d’autres circuits susceptibles de générer des perturbations. Cette conception aide à réduire l’influence des parasites électromagnétiques sur les signaux transportés, ce qui en fait une solution pertinente pour les circuits de contrôle et de communication interne d’équipements, là où une transmission plus propre des informations est attendue.

Âmes cuivre souples et repérage couleur pour un câblage plus pratique

Le câble intègre 3 conducteurs en cuivre nu de section nominale 1,5 mm², avec âme souple de classe 5. Cette souplesse facilite le passage dans les cheminements et simplifie le raccordement dans de nombreux montages de commande. L’isolation PVC de chaque conducteur, associée à une identification par couleur selon marquage HD 308 S2, permet un repérage clair au moment du câblage, utile pour gagner en lisibilité lors de l’installation comme lors des interventions de maintenance.

Gaine extérieure PVC grise et format rond pour une pose soignée

La gaine extérieure en PVC gris protège l’ensemble tout en conservant un aspect sobre et professionnel dans les armoires, goulottes et parcours techniques. Sa géométrie ronde favorise une manipulation régulière au tirage et une intégration propre dans les installations. Avec un diamètre extérieur d’environ 7,6 mm, ce câble de commande blindé 3×1,5 mm² reste adapté aux passages nécessitant un bon compromis entre robustesse de construction et encombrement maîtrisé.

Classe CPR Cca pour les installations exigeant un câble de commande adapté

Ce modèle appartient à la série LiYCY-O et bénéficie d’une classification de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Ce positionnement en câble CPR Cca répond aux besoins des projets où le choix d’un câble de commande blindé doit aussi tenir compte des caractéristiques déclarées en matière de comportement au feu. Il constitue ainsi une option cohérente pour les installations techniques cherchant une solution de commande blindée avec gaine PVC grise et classification CPR identifiée.

Caractéristiques électriques et conditions de pose à prendre en compte

Le câble présente une tension nominale Uo/U de 300/500 V, adaptée aux usages de commande et de liaison dans de nombreux ensembles électriques. La température de pose s’étend de -5 à 70 °C, tandis que la plage de service statique annoncée va de -15 à 70 °C. Pour préserver sa construction, le rayon de courbure minimal recommandé est de 20 fois le diamètre extérieur. Ces données sont importantes pour sélectionner un câble de commande blindé conforme aux contraintes réelles de chantier et d’exploitation.

Une solution précise pour les circuits de commande sans conducteur de protection

Ce câble 3×1,5 mm² est réalisé sans conducteur de protection, ce qui le destine aux fonctions de commande, de transmission d’ordres et de liaison technique ne nécessitant pas d’âme vert/jaune dédiée à la protection. Son poids indicatif de 109 kg/km aide également à anticiper la manutention et le dimensionnement logistique sur chantier. Pour l’installateur comme pour le tableautier, il s’agit d’un câble de commande blindé PVC gris pensé pour des montages propres, lisibles et adaptés aux circuits techniques sensibles aux perturbations.
