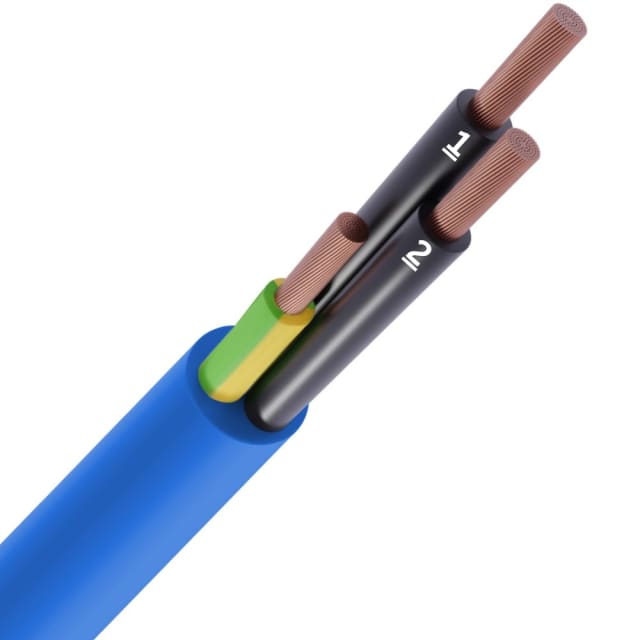

Câble de commande LIYY PVC bleu Cca 3G1,5 mm² JZB

Câble de commande LIYY PVC bleu Cca 3G1,5 mm² JZB pour circuits de pilotage et d’alimentation

Ce câble de commande LIYY JZB en 3G1,5 mm² est conçu pour les liaisons de commande, de signalisation et d’alimentation de petits équipements lorsque l’on recherche un câble souple, compact et facile à intégrer. Sa configuration à 3 conducteurs avec conducteur de protection permet de raccorder des organes de commande, coffrets, armoires, automatismes, machines et équipements techniques avec une section adaptée aux usages courants en commande et puissance légère.

Conducteurs souples en cuivre pour un câblage plus pratique

L’âme en cuivre nu de classe 5 apporte la souplesse attendue pour les opérations de tirage, de raccordement et de mise en forme dans les chemins de câble, goulottes ou enveloppes techniques. Cette construction souple facilite le passage dans les zones où l’encombrement est réduit et aide à obtenir un câblage plus propre dans les tableaux et ensembles de commande. L’identification des conducteurs par numérotation simplifie le repérage lors du raccordement, tandis que la présence du vert/jaune permet l’intégration du conducteur de protection.

Isolation et gaine PVC pour les installations fixes ou faiblement mobiles

L’isolation des conducteurs et la gaine extérieure en PVC conviennent aux applications de commande en environnement intérieur, dans les installations fixes ou les sollicitations mécaniques modérées. Sa géométrie ronde et son diamètre extérieur d’environ 6,8 mm rendent ce câble simple à cheminer et à maintenir, sans surdimensionner le passage. La gaine bleue permet également un repérage visuel rapide dans les installations où l’identification des circuits a son importance.

Classement feu Cca pour les environnements exigeant un câble mieux identifié en sécurité incendie

Ce câble LIYY PVC bleu bénéficie d’un classement de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Ce positionnement le rend pertinent pour les projets où le choix du câble ne se limite pas à la seule fonction électrique, mais doit aussi tenir compte du comportement déclaré au feu. Pour l’installateur comme pour le bureau d’études, cette information facilite la sélection d’un câble de commande cohérent avec les contraintes techniques du chantier.

Caractéristiques électriques adaptées à la commande en 300/500 V

Avec une tension nominale Uo/U de 300/500 V, ce câble répond aux besoins classiques des circuits de commande et de liaison entre équipements. La section nominale de 1,5 mm² permet de concilier capacité de raccordement, tenue mécanique des conducteurs et polyvalence d’usage. Le format 3G s’adapte particulièrement bien aux montages nécessitant deux conducteurs actifs et une terre, ou trois conducteurs dans une logique de commande avec protection intégrée.

Rayon de courbure et conditions de pose à prendre en compte

Pour une mise en œuvre soignée, le rayon de courbure minimal est donné à 8 fois le diamètre extérieur. En pratique, cela correspond à 54,4 mm en pose fixe et à 102 mm en utilisation flexible. La température de pose est comprise entre -5 et 70 °C, tandis que la plage de service en installation statique s’étend de -15 à 70 °C. Ces valeurs sont importantes pour préparer un cheminement propre, éviter les contraintes excessives sur le câble et préserver la régularité du câblage dans le temps.

Un format 3G1,5 mm² pertinent pour armoires, machines et équipements techniques

Le câble de commande LIYY PVC bleu Cca 3G1,5 mm² JZB constitue un choix adapté pour les intégrateurs, tableautiers, installateurs et mainteneurs qui recherchent un câble souple non blindé pour des liaisons de commande clairement repérables. Son poids d’environ 91 kg/km et sa conception sans blindage en font une solution simple à manipuler pour de nombreux montages standards, notamment dans les coffrets, armoires électriques, équipements industriels et ensembles techniques nécessitant un câble rond, souple et avec conducteur de protection.
