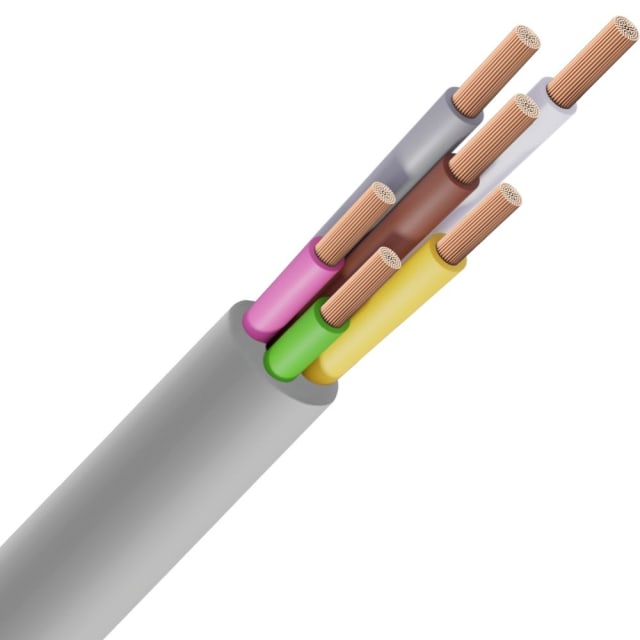

Câble de commande LIYY PVC gris 6×0,75 mm² DIN 47100

Câble de commande LIYY PVC gris 6×0,75 mm² DIN 47100 pour câblage de commande multiconducteur

Ce câble de commande LIYY PVC gris 6×0,75 mm² DIN 47100 est conçu pour les liaisons de commande, de signalisation et de câblage interne nécessitant plusieurs conducteurs souples dans une seule gaine. Sa configuration en 6 conducteurs de 0,75 mm² permet d’alimenter ou de transmettre plusieurs commandes sur un encombrement réduit, tout en conservant une lecture claire des circuits grâce au repérage par couleurs. Son format rond et sa gaine grise en PVC facilitent une intégration propre dans les armoires, coffrets, machines et équipements techniques.

Âmes cuivre souples classe 5 pour un câblage plus pratique

Les conducteurs en cuivre nu de classe 5 apportent la souplesse attendue pour les opérations de passage, de raccordement et d’organisation dans les installations de commande. Cette construction est particulièrement adaptée lorsque le câble doit suivre des cheminements serrés ou être installé dans des espaces techniques limités. La section nominale de 0,75 mm² constitue un bon équilibre entre compacité et capacité de raccordement pour de nombreux usages de pilotage, de contrôle et de transmission basse tension.

Repérage DIN 47100 à 6 conducteurs pour identifier rapidement les liaisons

Avec son identification des conducteurs par couleur selon le principe DIN 47100, ce câble LIYY simplifie le repérage des âmes lors du montage, des interventions et de la maintenance. Sur un câble 6×0,75 mm², cette organisation aide à limiter les erreurs de connexion et fait gagner du temps lors du câblage dans les tableaux, boîtes de dérivation, automatismes et ensembles électrotechniques. L’absence de conducteur de protection confirme son positionnement sur des fonctions de commande et de signal plutôt que sur un usage d’alimentation avec terre.

Gaine PVC grise sans blindage pour installation intérieure de commande

Ce câble dispose d’une isolation PVC sur chaque conducteur et d’une gaine extérieure PVC grise, avec une construction non blindée. Ce choix convient aux environnements de câblage de commande où aucun blindage global n’est requis. Le diamètre extérieur d’environ 7,3 mm permet une pose soignée tout en gardant une bonne densité de passage dans les goulottes, conduits et coffrets. Sa géométrie ronde contribue également à une manipulation régulière lors du tirage et du positionnement.

Tension 300/500 V et comportement au feu Cca pour les installations techniques

Ce câble de commande LIYY est donné pour une tension nominale Uo/U de 300/500 V, ce qui le destine aux circuits de commande et aux liaisons électriques internes compatibles avec ce niveau de service. Il présente en outre un classement de réaction au feu Cca avec s3, d2 et a3, utile pour les installations où le comportement du câble en cas d’incendie doit être pris en compte dans le choix du matériel. Cette combinaison en fait une solution cohérente pour des équipements techniques, armoires de commande et réseaux internes de signalisation.

Rayon de courbure et souplesse adaptés aux montages fixes ou flexibles

Le câble accepte un rayon de courbure minimal de 8 fois son diamètre, avec une valeur admissible d’environ 58,4 mm en pose fixe et 109,5 mm en utilisation flexible ou en mouvement libre. Ces données sont utiles pour préparer un passage réaliste dans les coffrets, chemins de câbles et zones de raccordement. Elles permettent d’anticiper correctement les réserves de câble et d’éviter les contraintes mécaniques excessives lors de la pose ou des reprises de câblage.

Plage de température utile pour pose et service en environnement courant

Pour l’installation, ce câble peut être posé dans une plage de température de -5 à 70 °C. En service statique, sa plage d’utilisation annoncée s’étend de -15 à 70 °C. Ces valeurs le rendent adapté à de nombreux environnements techniques intérieurs et applications de commande courantes, à condition de respecter les conditions de pose et de fonctionnement prévues pour ce type de câble PVC. Son poids indicatif de 103 kg/km aide également à estimer plus précisément la manutention et les longueurs à prévoir sur chantier ou en atelier.
