Câble de commande LIYY PVC gris 8×0,34 mm² DIN 47100

Câble de commande LIYY PVC gris 8×0,34 mm² DIN 47100 pour le câblage de signaux

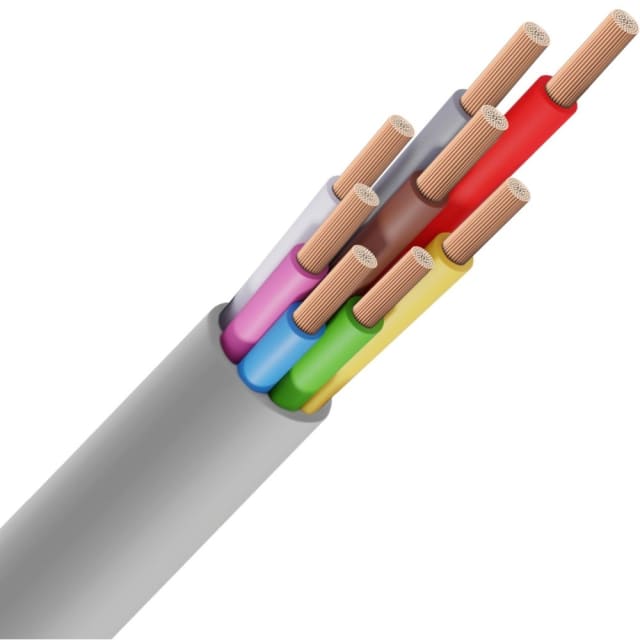

Ce câble de commande LIYY 8×0,34 mm² est conçu pour le transport de signaux de commande, de mesure et d’information dans les équipements électriques, armoires, automatismes et montages de câblage interne. Sa construction ronde, sa gaine extérieure grise en PVC et son repérage des conducteurs par couleurs selon le code DIN 47100 en font une solution pratique pour les installations où l’identification rapide des âmes et la compacité du câble sont recherchées.

8 conducteurs souples pour un raccordement net et plus simple à organiser

Avec ses 8 conducteurs de section nominale 0,34 mm² en cuivre nu, ce câble convient aux applications de commande nécessitant plusieurs liaisons dans un encombrement limité. L’âme souple de classe 5 facilite le passage dans les chemins de câbles, goulottes et coffrets, tout en aidant à réaliser des connexions propres sur bornes, borniers ou équipements de contrôle. L’identification par couleur des conducteurs permet de gagner du temps au repérage lors du câblage, des reprises et de la maintenance.

Isolation et gaine PVC adaptées aux environnements de câblage courant

L’isolation des conducteurs en PVC associée à une gaine extérieure PVC grise offre une présentation sobre et adaptée aux usages en câblage de commande. Cette conception est bien adaptée aux installations fixes ou aux mouvements occasionnels dans des environnements techniques courants. Le câble est livré sans blindage global, ce qui le destine avant tout aux montages où la protection électromagnétique renforcée n’est pas la priorité et où l’on privilégie une structure simple, souple et facile à mettre en œuvre.

Format compact pour armoires, coffrets et équipements de commande

Son diamètre extérieur d’environ 7,2 mm permet d’intégrer ce câble de commande LIYY dans des espaces réduits tout en conservant 8 conducteurs distincts. Ce format compact aide à rationaliser le câblage dans les tableaux, coffrets de distribution, machines, appareillages de pilotage et ensembles techniques. L’absence de conducteur de protection confirme son usage orienté transmission de signaux et circuits de commande, plutôt que l’alimentation d’appareils nécessitant un conducteur dédié.

Tension assignée 300/500 V pour les circuits de commande et d’information

Ce modèle présente une tension nominale Uo/U de 300/500 V, adaptée aux circuits de commande, de liaison et de signalisation compatibles avec ce niveau d’isolement. Il peut ainsi être utilisé pour relier des organes de commande, capteurs, bornes, interfaces et éléments de pilotage dans de nombreux ensembles électriques. La section 0,34 mm² est particulièrement intéressante lorsque l’objectif est de transmettre des signaux ou des informations avec un câble souple et peu encombrant.

Pose et rayon de courbure pensés pour une mise en œuvre maîtrisée

Pour la pose, le câble accepte une température de mise en œuvre de -5 à 70 °C. En service statique, sa plage d’utilisation s’étend de -15 à 70 °C. Son rayon de courbure minimal est de 8 fois le diamètre, avec une valeur admissible d’environ 57,6 mm en installation fixe et 108 mm en utilisation flexible. Ces données sont utiles pour préparer un cheminement propre, éviter les contraintes excessives au passage dans les angles et préserver une implantation soignée dans les coffrets et machines.

Classement Cca s3 d2 a3 pour les projets exigeant un câble identifié et conforme

Ce câble LIYY-DIN bénéficie d’un classement de réaction au feu Cca s3 d2 a3. Ce niveau de classification constitue un repère important pour les projets où la désignation du câble et ses performances déclarées doivent être clairement identifiées dès la sélection du matériel. Pour l’installateur comme pour le bureau d’études, cela facilite le choix d’un câble de commande PVC gris 8×0,34 mm² cohérent avec les contraintes du chantier, tout en conservant une lecture simple de ses caractéristiques principales.
