Câble de commande LIYY PVC gris numéroté 7×1 mm² Cca

Câble de commande LIYY 7×1 mm² pour le câblage de commande et de signal

Ce câble de commande LIYY PVC gris numéroté 7×1 mm² est conçu pour le raccordement des circuits de commande, de transmission de signaux et d’automatismes en environnement intérieur. Sa composition en 7 conducteurs souples de 1 mm² permet d’organiser clairement plusieurs liaisons dans un seul câble rond, tout en conservant une mise en œuvre pratique dans les armoires, coffrets, machines et équipements techniques. La version numérotée facilite le repérage conducteur par conducteur lors du montage, du contrôle et de la maintenance.

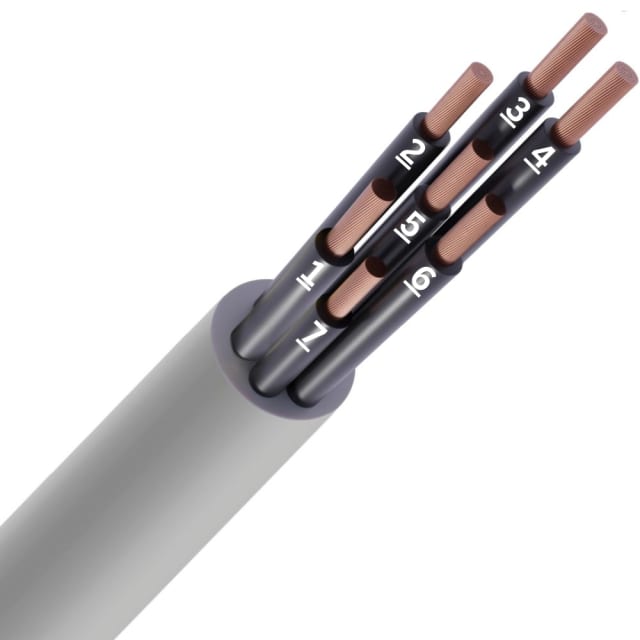

7 conducteurs souples numérotés pour un repérage rapide

Chaque âme en cuivre nu bénéficie d’une construction souple de classe 5, adaptée aux travaux de câblage qui demandent une bonne maniabilité. L’identification par nombres apporte un vrai confort sur les installations comportant plusieurs points de commande ou de retour d’information : le raccordement est plus lisible, le risque d’erreur est réduit et les interventions ultérieures sont simplifiées. Cette configuration 7×1 mm² est particulièrement intéressante lorsque plusieurs signaux doivent transiter dans une seule gaine, sans conducteur de protection intégré.

Isolation et gaine PVC grise pour une intégration propre en installation intérieure

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise correspondent à l’usage classique des câbles LIYY pour les applications de commande non blindées. Le format rond avec un diamètre extérieur approximatif de 9,9 mm favorise un passage régulier dans les cheminements et une finition nette dans les ensembles électriques. La gaine grise s’intègre facilement dans les armoires et installations techniques, tout en conservant une identification visuelle simple du type de câble utilisé.

Version non blindée adaptée aux liaisons de commande courantes

Ce câble est une version sans blindage global, pensée pour les liaisons de commande et de signal où un écran n’est pas requis. Il convient donc aux usages de câblage interne, de distribution de commandes et de raccordement d’équipements dans lesquels la simplicité, la souplesse et la compacité priment. L’absence de blindage permet également de conserver un câble plus léger et plus facile à travailler, avec un poids indicatif de 130 kg/km.

Classement Cca pour les installations exigeant un câble de commande CPR

Ce câble LIYY appartient à une version classée Cca selon EN 13501-6, avec indices s3, d2 et a3. Pour l’acheteur professionnel, cela permet de sélectionner un câble de commande PVC répondant à un niveau de réaction au feu clairement identifié dans la famille des câbles CPR. C’est un point important lorsque le choix du câble doit concilier fonction de commande, section adaptée et classification feu définie dans le cahier des charges du chantier ou de l’équipement.

Tension assignée 300/500 V pour les circuits de commande

Avec une tension nominale Uo de 300 V et U de 500 V, ce câble 7×1 mm² est adapté aux circuits de commande et aux raccordements techniques correspondant à cette plage d’utilisation. La section de 1 mm² offre un bon compromis entre capacité de raccordement, tenue mécanique du conducteur souple et encombrement raisonnable. Cela en fait une solution pertinente pour de nombreux montages de pilotage, de commande auxiliaire et de câblage fonctionnel en environnement industriel ou tertiaire.

Souplesse de pose et rayons de courbure à respecter

La structure souple du câble facilite la mise en place dans les passages techniques et les enveloppes électriques, à condition de respecter les rayons de courbure recommandés. Le rayon minimal est donné à 8 fois le diamètre du câble, avec une valeur admissible d’environ 79,2 mm en pose fixe et 148,5 mm en utilisation flexible. Ces données sont utiles pour préparer un cheminement propre, éviter les contraintes excessives sur les conducteurs et conserver une installation ordonnée dans les zones de raccordement compactes.

Plage de température compatible avec les usages techniques courants

Ce câble de commande LIYY PVC gris numéroté 7×1 mm² peut être posé entre -5 et 70 °C, avec une température de service statique de -15 à 70 °C. Ces caractéristiques le destinent aux installations techniques courantes où la souplesse de câblage, le repérage numéroté et la présence d’une gaine PVC grise sont recherchés pour des fonctions de commande et de signal. Pour un achat sans confusion, cette version correspond à un câble LIYY-OZ, c’est-à-dire sans conducteur vert/jaune, en géométrie ronde et en 7 conducteurs de 1 mm².
