Câble instrumentation blindé PE/PVC Cca 16x2x1,3

Câble instrumentation blindé PE/PVC Cca 16x2x1,3 pour liaisons de mesure et de commande

Ce câble instrumentation blindé PE/PVC Cca 16x2x1,3 est conçu pour le transport de signaux analogiques et de commande dans les installations techniques nécessitant une organisation claire des circuits. Sa construction en 16 paires, soit 32 conducteurs au total, permet de regrouper plusieurs boucles de mesure, de contrôle ou de retour d’information dans une seule liaison. Cette configuration convient particulièrement aux armoires, réseaux d’instrumentation, automatismes de process et câblages de sécurité où la densité de conducteurs doit rester maîtrisée.

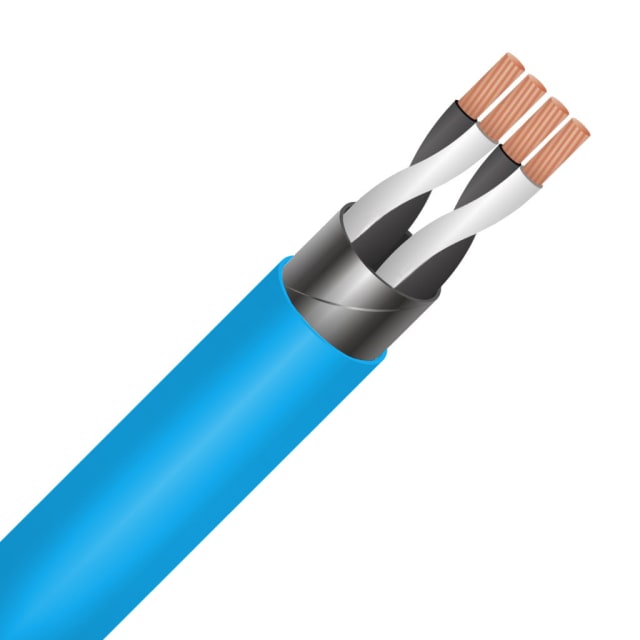

Construction multipaires avec conducteurs cuivre de section 1,3 mm²

Chaque conducteur est en cuivre nu avec une âme de classe 2 câblée, un choix adapté aux installations fixes recherchant un bon compromis entre tenue mécanique, facilité de raccordement et stabilité de transmission. La section nominale de 1,3 mm² apporte une capacité adaptée aux liaisons d’instrumentation et de commande sur des parcours techniques structurés. Le câblage par paires, associé à un toronnage en faisceau et en couches, favorise une implantation ordonnée et une lecture plus simple lors du repérage et du raccordement.

Isolation PE et blindage global pour limiter les perturbations

L’isolation principale en polyéthylène (PE) est couramment recherchée sur les câbles d’instrumentation pour ses propriétés adaptées au transport de signaux. Le blindage global par feuille contribue à réduire l’influence des perturbations électromagnétiques extérieures sur les liaisons sensibles. Pour les environnements où coexistent équipements de commande, appareillages électriques et lignes de puissance, cette conception aide à préserver une transmission plus propre des informations entre capteurs, actionneurs et organes de contrôle.

Gaine extérieure PVC bleue pour une identification immédiate

La gaine extérieure en PVC bleu facilite l’identification visuelle du câble dans les chemins de câbles, goulottes et locaux techniques. Cette couleur est particulièrement utile lorsque plusieurs familles de liaisons cohabitent dans une même installation. Le marquage des conducteurs par numérotation renforce encore la lisibilité au moment du câblage, des essais ou des interventions de maintenance, en limitant les risques d’erreur entre les différentes paires.

Classement feu Cca s3 d2 a3 pour les installations intérieures techniques

Ce modèle présente une classe de réaction au feu Cca avec sous-classement s3 d2 a3. Ce niveau de classification en fait un câble à considérer pour les installations où les exigences de comportement au feu doivent être intégrées au choix du produit. Pour un acheteur professionnel, cette information permet de sélectionner plus précisément le bon câble instrumentation blindé PE/PVC selon la nature du bâtiment, le mode de pose et les contraintes du chantier, tout en restant cohérent avec le reste de l’infrastructure électrique.

Dimensions maîtrisées pour la pose en cheminement technique

Avec un diamètre extérieur approximatif de 24,07 mm et un poids de 768 kg/km, ce câble 16x2x1,3 est dimensionné pour les installations fixes de moyenne à forte densité. Son rayon de courbure minimal de 10 fois le diamètre doit être pris en compte dès la préparation du passage, notamment dans les virages, traversées et arrivées d’armoires. Ces caractéristiques sont utiles pour anticiper l’encombrement réel, choisir les supports adaptés et organiser une pose plus régulière sur les longues distances.

Plage thermique et tension nominale adaptées aux usages de contrôle

Ce câble d’instrumentation blindé fonctionne avec une tension nominale U de 300 V. Il peut être posé entre -5 °C et +50 °C, et utilisé en service statique de -30 °C à +90 °C. Ces valeurs en font une solution pertinente pour de nombreuses installations techniques intérieures ou industrielles en pose fixe, lorsque l’on recherche un câble multipaires PE/PVC capable d’accompagner des équipements de mesure, de supervision et de commande dans des conditions d’exploitation étendues.
