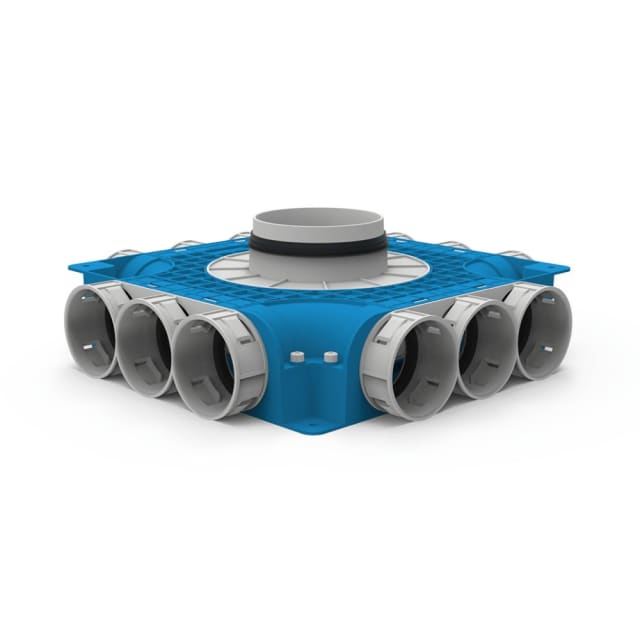

Subcollecteur air 12xØ69 mm avec raccord latéral Ø125

Subcollecteur air 12xØ69 mm avec raccord latéral Ø125 pour réseau de ventilation

Ce subcollecteur de distribution est conçu pour organiser efficacement la répartition de l’air dans un système de conduits de ventilation. Sa configuration 12 x Ø69 mm permet de raccorder plusieurs branches de distribution sur un seul point central, avec un raccord principal latéral en Ø125 mm. Ce format convient particulièrement aux installations où l’encombrement doit rester maîtrisé tout en conservant une distribution claire et structurée.

Format compact pour intégration dans la chape, la dalle ou au plafond

Avec une hauteur de 80 mm et une largeur maximale de 250 mm, ce subcollecteur air s’intègre facilement dans les zones techniques où la place est comptée. Il est prévu pour une pose dans la chape, dans la dalle ou en plafond, ce qui facilite son intégration dans les projets résidentiels ou tertiaires légers utilisant un système de distribution d’air discret. Son profil bas est un vrai avantage pour limiter les réservations tout en gardant une implantation propre du réseau.

12 sorties Ø69 mm pour une distribution d’air bien répartie

Les douze piquages en Ø69 mm permettent d’alimenter plusieurs lignes de soufflage ou de reprise à partir d’un même collecteur. Cette configuration aide à structurer le réseau de ventilation de manière rationnelle, notamment lorsque plusieurs pièces ou zones doivent être desservies. Le raccord latéral principal en Ø125 mm simplifie le lien avec la conduite d’alimentation ou d’extraction et favorise une implantation plus souple selon la configuration du chantier.

Raccord latéral Ø125 mm pour un montage plus pratique

L’orientation latérale du raccord principal apporte une solution intéressante lorsque la distribution doit se faire dans une faible épaisseur ou lorsque le passage vertical est contraint. Cette conception facilite le cheminement des conduits et peut aider à réduire les croisements dans le réseau. Elle convient bien aux installations où l’on recherche une distribution d’air organisée, avec un collecteur central facile à positionner par rapport aux gaines de petit diamètre.

Corps en PP adapté aux contraintes courantes du chantier

Fabriqué en PP, ce collecteur de distribution est adapté à un usage dans les réseaux de ventilation nécessitant un composant léger, propre à manipuler et compatible avec une mise en œuvre intégrée au bâti. Sa plage de température de service de -20 °C à +60 °C lui permet de répondre aux conditions d’utilisation courantes rencontrées dans les installations de distribution d’air. Ce matériau convient particulièrement aux environnements techniques où la simplicité de pose et la maîtrise de l’encombrement sont recherchées.

Étanchéité à l’air et comportement au feu clairement définis

Ce modèle présente une classe d’étanchéité à l’air ATC 1 et une classe de réaction au feu E. Ces caractéristiques techniques permettent d’identifier précisément son niveau de performance pour une intégration cohérente dans un réseau de ventilation. Pour l’installateur comme pour le prescripteur, ces données facilitent le choix du bon accessoire de distribution d’air en fonction des exigences du projet et des autres composants du système.

Une solution pensée pour les systèmes de conduits de ventilation Ø69 mm

Ce subcollecteur 12xØ69 mm avec raccord latéral Ø125 s’adresse aux installations de distribution d’air utilisant des conduits compacts. Il permet de centraliser les départs, de mieux organiser le réseau et de gagner en lisibilité lors de la pose comme lors des interventions ultérieures. Pour une boutique spécialisée en matériel de ventilation, c’est un accessoire technique pertinent dès qu’un réseau multi-branches doit être intégré proprement dans la structure du bâtiment.
