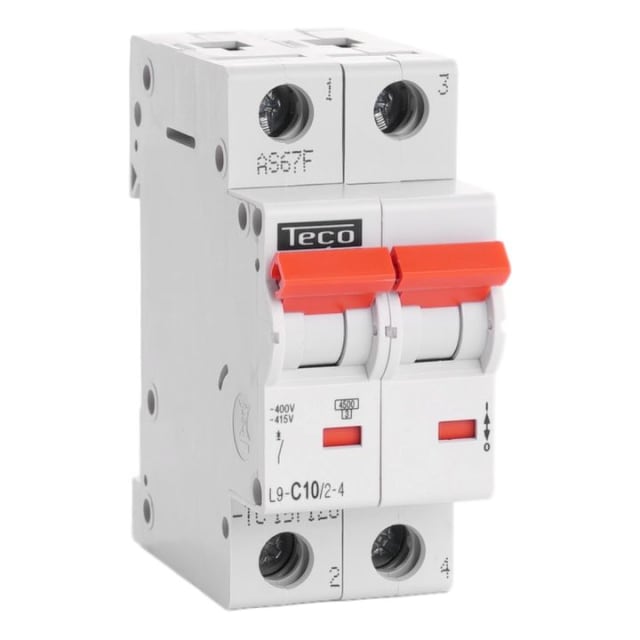

Disjoncteur bipolaire 10A 4,5kA courbe C L9-C10/2-4

Disjoncteur bipolaire 10A pour la protection des circuits en tableau

Ce disjoncteur bipolaire 10A est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Son format 2 pôles permet de couper simultanément les deux conducteurs protégés, ce qui convient aux montages nécessitant une coupure bipolaire nette et lisible. Avec un courant nominal de 10 A, il s’intègre naturellement sur des départs de faible à moyenne intensité où la sélectivité du calibre est importante.

Courbe C adaptée aux circuits avec appel de courant modéré

La courbe de déclenchement C est particulièrement indiquée pour les circuits pouvant présenter un courant d’appel au démarrage, supérieur à celui d’une ligne purement résistive. Elle convient ainsi aux usages où l’on souhaite éviter les déclenchements intempestifs tout en conservant une protection modulaire adaptée aux équipements courants. Ce positionnement en courbe C en fait un choix pertinent pour de nombreux circuits alimentant des appareils avec pointes de courant modérées.

Pouvoir de coupure 4,5 kA pour une protection modulaire efficace

Avec un pouvoir de coupure assigné de 4,5 kA selon EN 60898, ce disjoncteur modulaire est dimensionné pour interrompre un courant de défaut important tout en protégeant l’installation en aval. Cette valeur, confirmée en 230 V comme en 400 V dans les données techniques disponibles, apporte une réponse claire aux besoins courants de protection dans les coffrets et tableaux électriques modulaires.

Configuration 2 pôles protégés pour une coupure bipolaire complète

L’appareil dispose de 2 pôles au total et de 2 pôles protégés, ce qui signifie que chaque pôle bénéficie de la fonction de protection. Cette architecture est utile lorsque la protection doit porter sur l’ensemble des conducteurs concernés par le départ. Le fait qu’il soit indiqué sans conducteur neutre à connexion confirme qu’il s’agit bien d’un véritable disjoncteur bipolaire, et non d’un modèle phase + neutre avec pôle neutre simplement sectionné.

Encombrement de 2 modules pour une intégration simple au coffret

Sa largeur de 2 unités de division facilite son intégration dans les tableaux électriques modulaires standards. Cet encombrement permet d’anticiper précisément l’occupation sur rail et de préparer un montage propre dans les coffrets de distribution, aussi bien en création qu’en remplacement. Pour les installateurs, ce format 2 modules rend le repérage du produit immédiat lors de la composition du tableau.

Tension de dimensionnement 230 V et calibre 10 A lisibles pour le bon choix

La tension de dimensionnement de 230 V, associée à un calibre de 10 A, permet de cibler rapidement les circuits compatibles sans ambiguïté. Ce duo de caractéristiques aide à sélectionner un appareil cohérent avec les besoins du départ à protéger, tout en gardant une lecture simple du niveau de protection recherché. Pour une mise en œuvre rationnelle en tableau, ce type de disjoncteur est apprécié lorsqu’il faut associer clarté de choix, coupure bipolaire et calibre maîtrisé.
