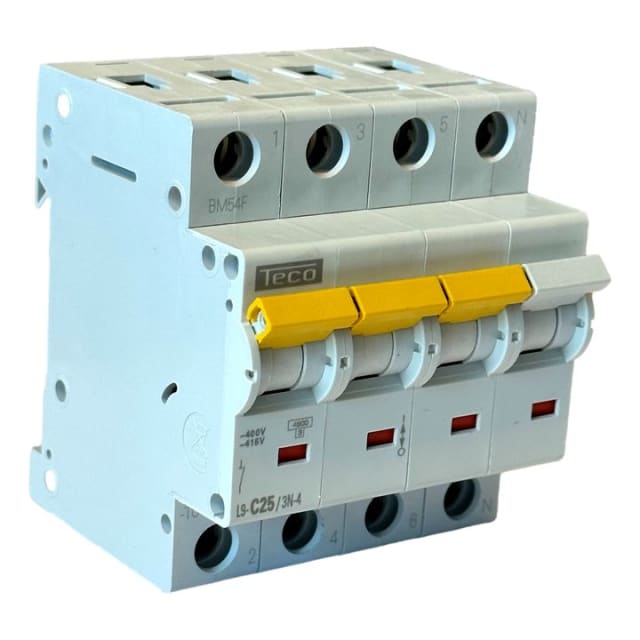

Disjoncteur 3P+N 25A 4,5kA courbe C L9C253N4

Disjoncteur 3P+N 25A pour la protection des circuits triphasés avec neutre

Ce disjoncteur modulaire 3P+N 25A courbe C est conçu pour protéger efficacement les départs triphasés avec neutre contre les surcharges et les courts-circuits. Son format quadripolaire permet de traiter simultanément les trois phases et le neutre, ce qui en fait une solution adaptée aux tableaux de distribution alimentant des équipements triphasés, des circuits techniques ou des installations nécessitant une coupure cohérente des conducteurs actifs.

Courbe C adaptée aux usages électriques les plus courants

Avec sa courbe de déclenchement C, ce disjoncteur convient aux circuits présentant des appels de courant modérés au démarrage. Il répond bien aux besoins des installations alimentant par exemple des équipements standards, des petites motorisations ou des circuits mixtes où l’on recherche un bon compromis entre protection et continuité d’exploitation. Le calibre 25 A permet de sécuriser le circuit tout en conservant une intensité nominale adaptée à de nombreux usages en distribution modulaire.

Pouvoir de coupure 4,5 kA pour la protection contre les défauts

Ce modèle dispose d’un pouvoir de coupure assigné de 4,5 kA selon EN 60898, ce qui lui permet d’interrompre un courant de défaut dans les limites prévues par cette classe d’appareillage. Cette caractéristique est essentielle pour assurer la protection du tableau et des circuits en aval lorsque survient un court-circuit. Dans une armoire ou un coffret modulaire, ce niveau de coupure répond aux besoins des installations où les contraintes de défaut restent compatibles avec un disjoncteur domestique ou tertiaire de cette catégorie.

Configuration 3 pôles protégés plus neutre raccordable

Le produit intègre 4 pôles au total, avec 3 pôles protégés et un neutre à raccorder. Cette architecture 3P+N facilite l’intégration dans les réseaux triphasés avec neutre, tout en assurant une lecture claire de la fonction du disjoncteur dans le tableau. C’est un point important pour les installateurs recherchant un appareillage simple à identifier lors du câblage, de la maintenance ou d’une extension d’installation.

Format modulaire 4 pas pour une intégration propre dans le tableau

Avec une largeur de 4 unités de division, ce disjoncteur quadripolaire s’intègre proprement sur rail dans un tableau électrique modulaire. Son encombrement cohérent avec sa configuration 3P+N permet d’optimiser l’organisation de la rangée sans compromis sur la fonction de protection. Ce format facilite la préparation du coffret, la répartition des départs et le repérage visuel des protections triphasées au sein de l’installation.

Caractéristiques électriques lisibles pour un choix sans ambiguïté

Ce disjoncteur associe un courant nominal de 25 A, une tension de dimensionnement de 230 V et un pouvoir de coupure de 4,5 kA, avec un déclenchement courbe C. L’ensemble de ces données permet de sélectionner le bon appareil pour un départ précis, sans confusion avec d’autres variantes proches en nombre de pôles, en calibre ou en courbe. Pour l’acheteur professionnel comme pour le tableautier, cette lisibilité est un vrai atout au moment de composer ou compléter une protection modulaire.

Un appareillage pensé pour les tableaux de protection et de distribution

Ce disjoncteur trouve naturellement sa place dans les tableaux de protections et de distribution électrique où l’on doit protéger un circuit tétrapolaire de manière compacte et structurée. Il convient particulièrement aux environnements où la cohérence de la coupure, la clarté du câblage et l’occupation maîtrisée de l’espace dans le coffret sont des critères importants. C’est un choix pertinent pour compléter une distribution modulaire avec un appareillage 3P+N 25A à courbe C dans un format 4 modules.
